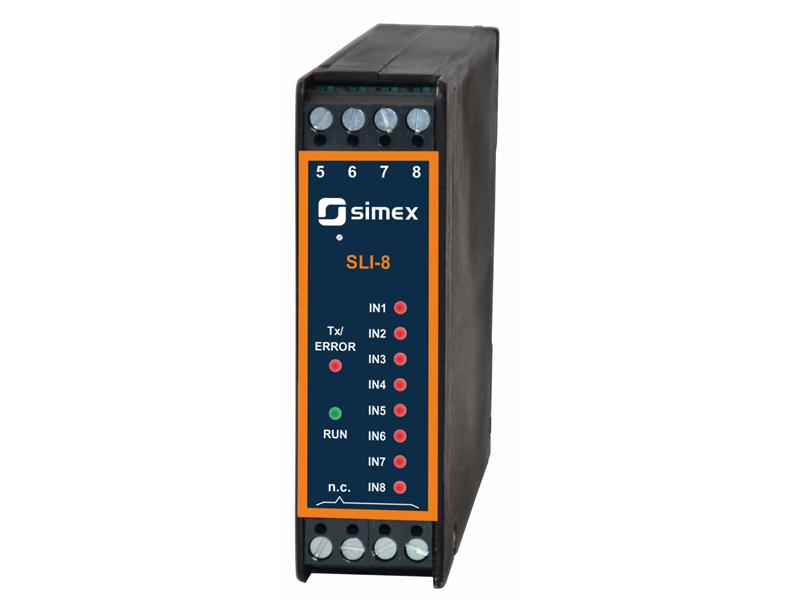

Moduł licznikowy SLI-8

Moduł licznikowy SLI-8 umożliwia niezależne zliczanie impulsów podawanych na każde z 8 binarnych wejść napięciowych z optoizolacją. Impulsy mogą być podawane zarówno z wyjść stykowych jak i elektronicznych. Włączenie wewnętrznej filtracji umożliwia eliminację zakłóceń (np. odbić styków); a jej wyłączenie - liczenie z częstotliwością do 5 kHz w każdym z 8 kanałów niezależnie. Bardzo duża pojemność liczników (24 bity) umożliwia szerokie zastosowanie modułu. Może być stosowany jako moduł wejściowy licznikowy w rozproszonych systemach sterowania i wizualizacji. Standardowe funkcje transmisji Modbus’owej pozwalają zmieniać adres urządzenia, nastawy, jak również wykrywać jego typ. Wszystkie dostępne funkcje obsługi modułu SLI-8 poprzez łącze RS-485 może realizować dowolny z typowych programów wizualizacyjnych lub np. wielokanałowy regulator typu MultiCon CMC-99 produkcji SIMEX.

Główne zalety modułu:
- podłączenie sygnałów logicznych poprzez złącze rozłączne,
- wbudowany filtr przeciwzakłóceniowy,
- separacja galwaniczna wejść cyfrowych od napięć zasilających,
- sygnalizacja stanu logicznego wejść cyfrowych i RS-485,
- sygnalizacja poprawnej pracy modułu i transmisji Modbus’owej.

Dane techniczne modułów:
Napięcie zasilające: 24 V DC typowo
Dopuszczalny zakres zmian napięcia zasilania: od +16 V DC do +30 V DC
Wymagany zewnętrzny bezpiecznik: zwłoczny, na prąd znamionowy max. 1 A
Pobór prądu: typowo 20 mA
Liczba niezależnych wejść napięciowych: 8
Pojemności liczników: 4 294 967 295 (32 bity danych)
Poziomy logiczne: 0 logiczne - 0V, 1 logiczne - 24V (min. 8V)
Min. czas trwania stanu 0 i 1: 50 ms
Separacja galwaniczna: separacja wszystkich 8 wejść napięciowych od zasilania modułu i sygnałów łącza RS-485
Złącze komunikacyjne: RS-485, 8N1
Protokół transmisji: MODBUS RTU
Szybkość transmisji: 1200 ÷ 115200 bit/s.
Ilość modułów w jednej sieci: max. 128
Temperatura pracy: 0°C ÷ +50°C
Temperatura składowania: -10°C ÷ +70°C
Wilgotność: do 90% bez kondensacji
Stopień ochrony: IP 20 (obudowa i zaciski podłączeniowe)
Sposób mocowania: na listwę 35 mm
Wymiary obudowy: 101 x 22,5 x 80 mm
