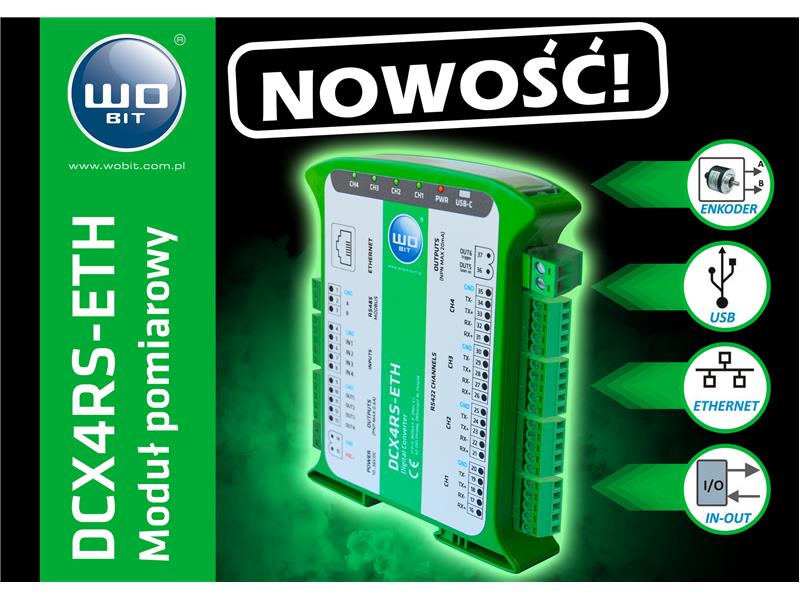

Moduł pomiarowy DCX-4RS-ETH

Nowy moduł pomiarowy DCX-4RS-ETH w ofercie WObit: bezpośredni odczyt z 4 dalmierzy laserowych i enkoderów

WObit rozszerza ofertę urządzeń pomiarowych o moduł DCX-4RS-ETH. Urządzenie obsługuje do 4 dalmierzy laserowych serii optoNCDT (ILDxxx) przez cyfrowy interfejs RS422 oraz 2 enkodery inkrementalne o częstotliwości do 1 MHz. Wbudowany koprocesor na bieżąco wykonuje obliczenia i przesyła gotowe wyniki do sterowników PLC i systemów SCADA przez Ethernet Modbus-TCP oraz RS485 Modbus-RTU.

Czysty sygnał cyfrowy zamiast zakłóceń analogowych

W tradycyjnych układach kontroli geometrii podłączenie czujników z wyjściami analogowymi (0–10 V / 4–20 mA) powoduje szumy, spadki napięć i wymaga wielokanałowych przetworników A/C.

DCX-4RS-ETH eliminuje te problemy: odczytuje dane cyfrowo bezpośrednio z głowic Micro-Epsilon po magistrali RS422, zachowując pełną rozdzielczość toru optycznego bez błędów konwersji analogowo-cyfrowej.

Parametry modułu DCX-4RS-ETH:

1. Obsługa czujników: 4 niezależne kanały RS422 do dalmierzy laserowych Micro-Epsilon optoNCDT.
2. Wejścia enkoderowe: 2 tory zliczające impulsy z enkoderów inkrementalnych (różnicowe lub single-ended) do 1 MHz.
3. Obliczenia w czasie rzeczywistym:

• wyliczanie grubości, różnicy poziomów, ugięcia i bicia,
• rejestracja wartości Min, Max i Peak-to-Peak,
• zatrzaskiwanie próbek w buforze na podstawie pozycji enkodera lub wejścia cyfrowego.

      4. Komunikacja:

• Ethernet (Modbus-TCP) — do połączenia ze sterownikami PLC, panelami HMI i siecią zakładową,
• RS485 (Modbus-RTU) — do 115 200 bps w magistrali wielopunktowej.

      5. Szybkie wyjścia cyfrowe: komparator OK/NOK natychmiast sygnalizuje przekroczenie tolerancji, bez opóźnień wynikających z cyklu PLC.

      6. Port USB-C (HID): konfiguracja bez instalowania sterowników w systemie.

Sprzętowa synchronizacja: laser + enkoder

Połączenie wejść enkoderowych 1 MHz z kanałami laserowymi na poziomie procesora modułu rozwiązuje problem rozjeżdżania się pomiarów. Moduł mierzy geometrię detalu dokładnie w takt jego ruchu liniowego lub obrotowego.

Typowe zastosowania:

• Pomiar bicia promieniowego i osiowego: kontrola wałów, tarcz hamulcowych i elementów wirujących w korelacji z kątem obrotu.
• Wielościeżkowa kontrola grubości i profilu: praca dwóch głowic mierzących detal z góry i z dołu z bieżącą kompensacją drgań pasma.
• Kontrola płaskości i odkształceń: jednoczesny odczyt z 4 punktów odniesienia w trakcie montażu.

Oprogramowanie DCX4RS-PC

Do konfiguracji i diagnostyki służy bezpłatna aplikacja na PC (połączenie przez USB-C), która umożliwia:

• ustawianie offsetów, mnożników kalibracyjnych i wzorów dla kanałów wirtualnych,
• konfigurację progów alarmowych,
• podgląd na żywo wykresów pomiarowych, prędkości i pozycji enkodera,
• zapis danych do plików .csv i .txt z częstotliwością do 1 kHz.
