Moduł SMARC 2.1 ROM-5780

W ofercie CSI pojawił się kolejny model komputera modułowego COM w wersji SMARC 2.1. ROM-5780 od firmy Advantech z wbudowanym CPU Socket Rockchip RK3399 z obsługą wyświetlania 4K H.264/H.265 przez HDMI. Moduł oferuje wiele interfejsów komunikacyjnych, między innymi USB3.0, LAN, UART, PCIe, SATA oraz MIPI-CSI. Dzięki bardzo rozbudowanym możliwościom komunikacyjnym, miniaturowy komputer modułowy ROM-5780 to idealne rozwiązanie w przemysłowych aplikacjach wbudowanych, a także systemach POS, automatach typu vending, branży rozrywkowej, a także medycznej.

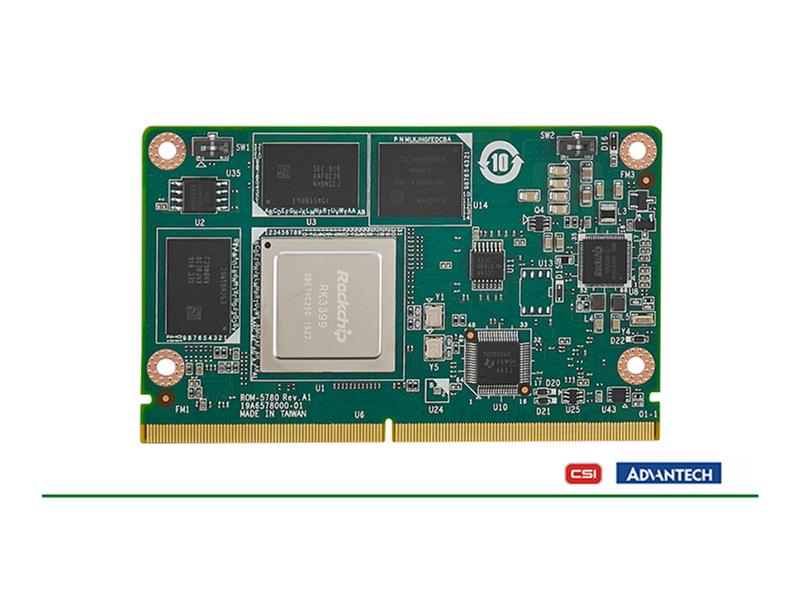

Komputer modułowy ROM-5780
Komputer współpracuje z procesorami Rockchip RK3399. W zależności od modelu, może współpracować z dwurdzeniowymi procesorami ARM Cortex-A72 i czterordzeniowymi ARM Cortex-A53 oraz grafiką ARM Mali-T860MP4 3D. Maksymalna ilość dostępnej pamięci RAM to 4GB LPDDR4 oraz 32GB pamięci eMMC. ROM-5780 zapewnia bogaty wybór interfejsów graficznych, między innymi port HDMI 2.0 z obsługą wyświetlania do 4K H.264/H.265, eDP 1.3 i LVDS.

Komunikacja z ROM-5780
Komputer modułowy ROM-5780 jest wyposażony w zintegrowany kontroler sieciowy Gigabit Ethernet oraz udostępnia max 6 portów USB, w tym 2 porty USB 3.0 i 1 port USB2.0 OTG a także złącze PCIex1, 2 porty Audio, interfejs SATA, 3 sloty UART, SPI a także 12 slotów GPIO, 5 portów I²C oraz 2 interfejsy MIPI CSI. Moduł może pracować pod kontrolą systemu operacyjnego Linux Debian 9/10 oraz Android 7.1/10.0. ROM-5780 obsługuje RTC, posiada funkcję WatchDog, która monitoruje prawidłową pracę urządzenia, a także opcjonalnie TPM2.0. Jego wymiary to 82 mm x 50 mm x 5 mm. Moduł ROM-5780 występuje w dwóch wersjach temperaturowych: standard 0°C~+60°C, industrial -20°C~+85°C.

Komputery w aplikacjach wbudowanych
Komputery modułowe pozwalają na pełną customizację. Standardowe płyty główne, dostępne na rynku, często nie mogą być używane do wszystkich zastosowań wbudowanych. Dzięki temu rozwiązania modułowe Computer on Module zyskują na popularności. Są to gotowe do użycia komponenty, które z powodzeniem zaspokajają potrzeby niestandardowych projektów, szczególnie w dziedzinie aplikacji wbudowanych. Aby ułatwić szybszą integrację i wprowadzenie gotowego produktu, komputer modułowy w wersji SMARC 2.1. ROM-5780 jest sparowany z płytą bazową dla RISC SMARC 2.0 ROM-DB5901. W ten sposób dokumentacja, sterowniki wraz z otwartym źródłem Linux BSP są dostępne. Firma CSI, wiodący dystrybutor komputerów przemysłowych na rynku polskim, oferuje wsparcie przy konstruowaniu płyt bazowych. Możliwa jest też pomoc techniczna na każdym etapie integracji.

csi.pl
