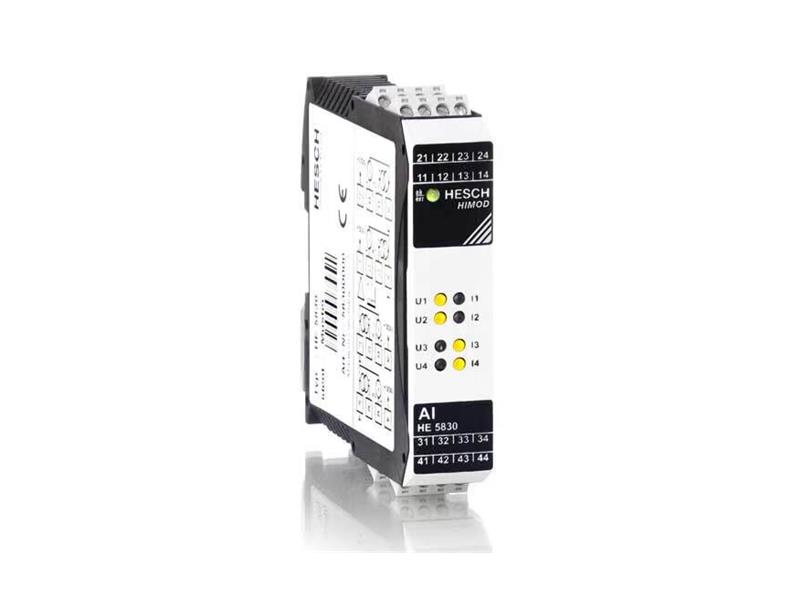

Moduł wejść analogowych – HE 5830

- 4 x standardowy sygnał A-IN (U/I)
- z diodą LED do wyświetlania stanu
- Wymiana modułu podczas pracy (pod napięciem „Hot Swap")

Komunikacja z łącznikiem magistrali odbywa się poprzez asynchroniczne łącze szeregowe RS485. Moduł szczególnie nadaje się do pozyskiwania sygnałów z przetworników 2-przewodowych 4...20 mA, 3-przewodowych 0...10 V oraz czujników potencjometrycznych.

Dla każdego kanału dostępne jest zasilanie przetwornika 10 lub 24 V prądem 10 mA lub maksymalnie 25 mA.

Stan sygnału wejść jest wyświetlany za pomocą diod LED stanu. Obszary napięcia zasilania, magistrali komunikacyjnej, logiki i wejść są od siebie galwanicznie odizolowane. W przypadku wystąpienia błędu moduły pracują z wcześniej zdefiniowanymi wartościami błędów w celu zapewnienia bezpiecznego sterowania procesem (fail safe).

Specyfikacja techniczna
ON 5830
typ modułu Moduł wejść analogowych HIMOD 4 x AI
zasilacz przez wewnętrzną magistralę T: 24 V DC / 7,5 V DC
pobór energii maks. 160 mA przy 24 V / maks. 60 mA przy 7,5 V
izolacja elektryczna NIE
wejście napięciowe
Zakres wartości -10...+10V / -5...+5V / -1...+1V
impedancja wejściowa R > 1MΩ
wejście zasilania
Zakres wartości -20...+20mA
impedancja wejściowa obciążenie 50 Ω
Rozdzielczość konwertera /
czas konwersji 16 bitów / 160 ms
charakterystyczne odchylenie ≤ 0,1%
wpływ temperatury ≤ 0,1%
Zasilanie czujników 10 mA przy 10 V lub 25 mA przy 24 V, odporny na zwarcie
wskaźnik diagnostyczny
8 żółtych diod LED Stan wejść
1x 2 kolorowa dioda LED stan modułu
technologia połączeń Zaciski śrubowe/wtykowe, przekrój przewodu 0,2...2,5 mm²
Zaciski sprężynowe/wtykowe, przekrój przewodu 0,2...2,5 m²
Waga 150g
Zastrzega się błędy i zmiany
