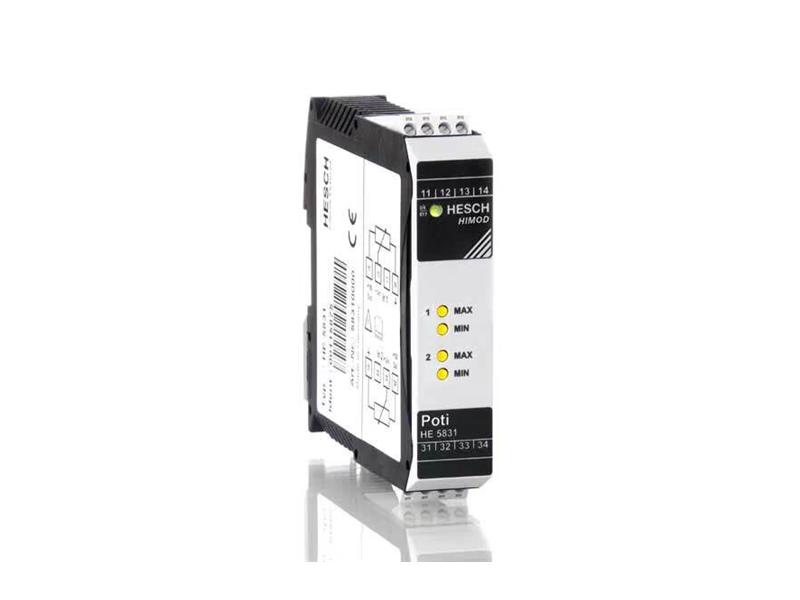

Moduł wejść analogowych – HE 5831

Komunikacja z łącznikiem magistrali odbywa się poprzez asynchroniczne łącze szeregowe RS485.

Do zasilania czujników potencjometrycznych dostarczane jest napięcie odporne na zwarcie. Każde wejście posiada nastawialne wartości MIN i MAX, przy których do sterowania procesem zgłaszany jest komunikat alarmowy. Moduł jest zasilany przez złącze T-bus z łącznika magistrali lub z modułu zasilania.

W przypadku wystąpienia błędu moduły pracują z wcześniej zdefiniowanymi wartościami błędów, aby zapewnić niezawodną kontrolę procesu.

Specyfikacja techniczna
ON 5831
typ modułu Moduł wejść analogowych HIMOD 2 x potencjometr
zasilacz przez wewnętrzną magistralę T: 24 V DC /
7,5 V DC
pobór energii maks. 50 mA przy 24 V / maks. 50 mA
przy 7,5 V
izolacja elektryczna NIE
wejście napięciowe
Zakres wartości 0...10V
impedancja wejściowa R > 1MΩ
Rozdzielczość konwertera /
czas konwersji 10 bitów / 160 ms
charakterystyczne odchylenie ≤ 0,5%
wpływ temperatury ≤ 0,1%
Zasilanie czujników 10 mA przy 10 V, odporny na zwarcie
wskaźnik diagnostyczny
4 żółte diody LED 2 x stan wejścia na kanał (wartość min./maks.)
1x 2 kolorowa dioda LED stan modułu
technologia połączeń Zaciski śrubowe/wtykowe, przekrój przewodu 0,2...2,5 mm²
Zaciski sprężynowe/wtykowe, przekrój przewodu 0,2...2,5 mm²
Waga 150g
Zastrzega się błędy i zmiany
