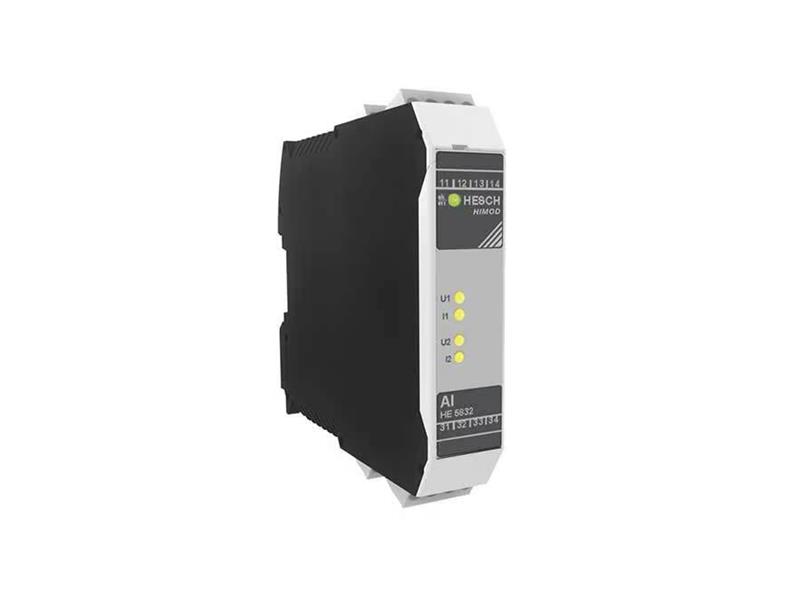

Moduł wejść analogowych – HE 5832

Komunikacja z łącznikiem magistrali odbywa się poprzez asynchroniczne łącze szeregowe RS485. Oba kanały są od siebie galwanicznie odizolowane. Dodatkowa izolacja elektryczna nie jest konieczna.

Moduł posiada bezpieczną separację dla napięć roboczych do 300 V zgodnie z EN 61010-1. Jeśli wymagany jest serwis, moduł można szybko i łatwo wymienić podczas pracy (hot swap). Stan sygnału wejść jest wyświetlany za pomocą diod LED stanu. W przypadku wystąpienia błędu moduły pracują z wcześniej zdefiniowanymi wartościami błędów w celu zapewnienia bezpiecznego sterowania procesem (fail safe).

Specyfikacja techniczna
ON 5832
typ modułu Moduł wejść analogowych HIMOD 2 x AI
zasilacz przez wewnętrzną magistralę T: 24 V DC / 7,5 V DC
pobór energii maks. 65 mA przy 24 V / maks. 60 mA przy 7,5 V
izolacja elektryczna 2300 V rms [(zasilanie, logika) / kanał 1 / kanał 2]]
wejście napięciowe
Zakres wartości -10...+10V / -5...+5V / -1...+1V
impedancja wejściowa R > 1MΩ
wejście zasilania
Zakres wartości -20...+20mA
impedancja wyjściowa obciążenie 50 Ω
Rozdzielczość konwertera /
czas konwersji 16 bitów / 80 ms
charakterystyczne odchylenie ≤ 0,1%
wpływ temperatury ≤ 0,1% / 10 tys
wskaźnik diagnostyczny
4 żółte diody LED Stan wejść
1x 2 kolorowa dioda LED stan modułu
technologia połączeń Zaciski śrubowe/wtykowe, przekrój przewodu 0,2...2,5 mm²
Zaciski sprężynowe/wtykowe, przekrój przewodu 0,2...2,5 mm²
Waga 150g
Zastrzega się błędy i zmiany
