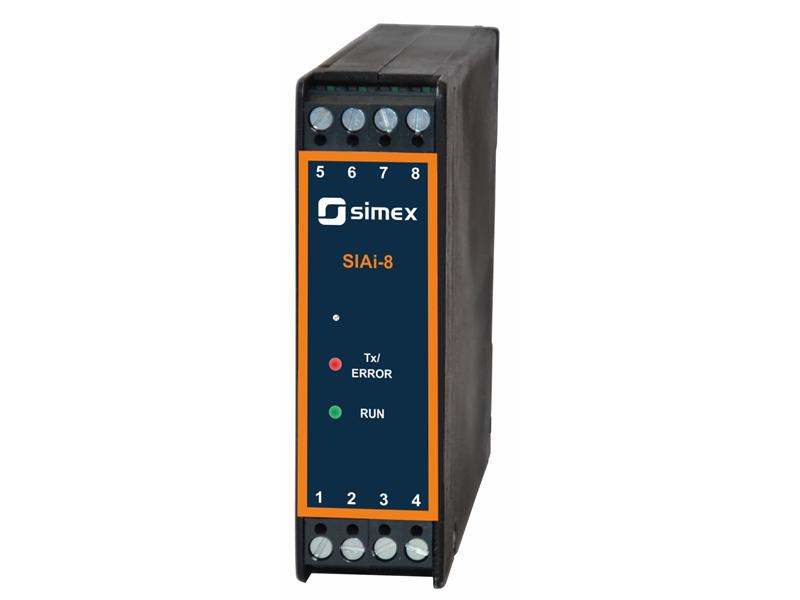

Moduł wejść analogowych SIAi-8

Moduł SIAi-8 umożliwia pomiar wartości 8 wejść analogowych za pośrednictwem złącza RS-485. Może być stosowany jako moduł wejściowy w rozproszonych systemach sterowania i wizualizacji. Standardowe funkcje transmisji Modbus’owej pozwalają zmieniać adres urządzenia, jak również wykrywać jego typ. Wszystkie dostępne funkcje obsługi modułu SIAi-8 poprzez łącze RS-485 może realizować dowolny z typowych programów wizualizacyjnych lub np. wielokanałowy regulator typu MultiCon CMC-99 produkcji SIMEX.

Główne zalety modułu:
- separacja galwaniczna wejść analogowych od napięć zasilających,
- sygnalizacja poprawnej pracy modułu i transmisji MODBUS’owej,
- podłączenie sygnałów wejściowych poprzez złącze śrubowe.

Dane techniczne modułów:
Napięcie zasilające: 24V DC typowo
Dopuszczalny zakres zmian napięcia zasilania: od +16V DC do +30V DC
Wymagany zewnętrzny bezpiecznik: zwłoczny, na prąd znamionowy max. 1 A
Pobór prądu: typowo 55 mA
Liczba niezależnych wejść analogowych: 8
Wejścia: SIAi-8P: prądowe 0-20 mA; 4-20 mA; SIAi-8N: napięciowe 0-10 V; 2-10 V; 0-5 V; 1-5 V
Przekroczenie długotrwałe nominalnego zakresu pomiarowego: 20%
Dokładność pomiaru: ± 0,25% ± jedna cyfra
Separacja galwaniczna: separacja wszystkich 8 wejść napięciowych od zasilania modułu i sygnałów interfejsu RS-485
Interfejs komunikacyjny: RS-485
Protokół transmisji: Modbus RTU
Szybkość transmisji: 1200 ÷ 115200 bit/s.
Ilość modułów w jednej sieci: max. 128
Pamięć danych: nieulotna typu EEPROM
Temperatura pracy: 0°C ÷ +50°C
Temperatura składowania: -10°C ÷ +70°C
Wilgotność: do 90% bez kondensacji
Stopień ochrony: IP 20 (obudowa i zaciski podłączeniowe)
Sposób mocowania: na listwę 35 mm
Wymiary obudowy: 101 x 22,5 x 80 mm
