Moduł wejść cyfrowych – HE 5820

- 8 x wejście cyfrowe dla sygnałów 24 V DC
- Wersja jako PNP, NPN lub wariant bezpotencjałowy
- Bezpośrednie podłączenie czujników 3-przewodowych
- Specyfikacje wejściowe zgodnie z IEC 1131

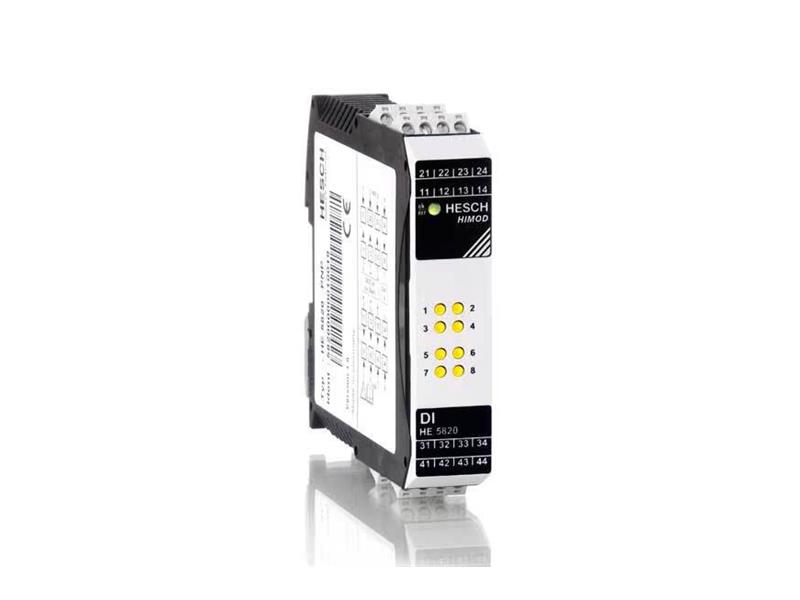

Moduł wejść cyfrowych HE 5820
Komunikacja z modułem wejść cyfrowych odbywa się za pośrednictwem asynchronicznego łącza szeregowego RS485.

Złącze magistrali polowej dostarcza zasilanie 24 V DC o maksymalnym natężeniu prądu 25 mA do bezpośredniego podłączenia m.in. B. wyłączniki zbliżeniowe i pozycyjne.

Stan sygnału wejść cyfrowych jest wyświetlany za pomocą diod LED stanu. Obszary napięcia zasilania, magistrali komunikacyjnej i logiki są od siebie galwanicznie odizolowane.

Dostępne są warianty: styki bezpotencjałowe / nieruchome lub czujniki 3-przewodowe (tranzystory NPN lub PNP).

Specyfikacja techniczna
ON 5820
typ modułu Moduł wejść cyfrowych do systemów HIMOD 8
× 24 V DC
zasilacz przez wewnętrzną magistralę T: 24 V DC / 7,5 V DC
pobór energii maks. 225 mA przy 24 V / maks. 50 mA przy 7,5 V
izolacja elektryczna 1200 V rms [(zasilanie, logika) / na kanał]
Wejście cyfrowe
wersje PNP
PNP
pływający
impedancja wejściowa typowo 6,8 kΩ
mechanizmy ochronne Zabezpieczenie przeciwprzepięciowe zabezpieczenie
przeciwzwarciowe
zasilanie przetwornika 24 V DC (±10%),
maks. 25 mA na kanał
napięcia sygnałowe
Wersja NPN Logiczne „0" = 15...30 V
Logiczne „1" = -3...5 V
Wersja PNP Logiczne „0" = -3...5 V
Logiczne „1" = 15...30 V
Wersja bezpotencjałowa Logiczne „0" = -3...5 V
Logiczne „1" = 15...30 V
wskaźnik diagnostyczny 8 x żółte diody LED (stan wejść)
1 x 2-kolorowa dioda LED (stan modułu)
technologia połączeń Zaciski śrubowe/wtykowe, przekrój przewodu 0,2...2,5 mm²
Zaciski sprężynowe/wtykowe, przekrój przewodu 0,2...2,5 mm²

Waga 150g
Zastrzega się błędy i zmiany
