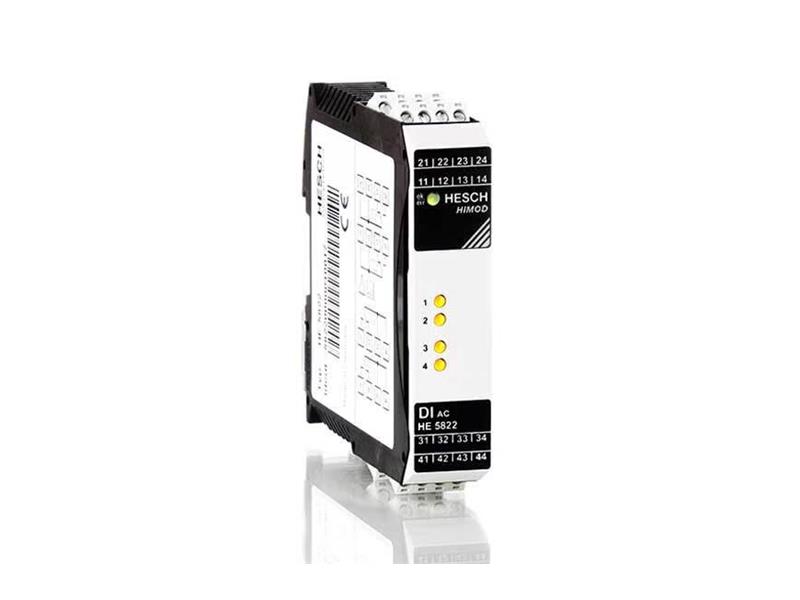

Moduł wejść cyfrowych – HE 5822

- 4 x DIN 115/230 V AC
- z diodą LED do wyświetlania stanu

Komunikacja ze złączem magistrali komunikacyjnej odbywa się za pośrednictwem asynchronicznego połączenia szeregowego RS485.

Moduły akceptują napięcie wejściowe 115 VAC (USA) i 230 VAC (Europa). Stan sygnału wejść cyfrowych jest wyświetlany za pomocą diod LED stanu. Obszary napięcia zasilania, magistrali komunikacyjnej i logiki są od siebie galwanicznie odizolowane

Specyfikacja techniczna
ON 5822
typ modułu Moduł wejść cyfrowych HIMOD 4 x 115/230 V AC
zasilacz przez wewnętrzną magistralę T: 24 V DC / 7,5 V DC
pobór energii maks. 35 mA przy 24 V / maks. 50 mA przy 7,5 V
izolacja elektryczna 2300 V rms [(zasilanie, logika) / na kanał]
Wejście cyfrowe
Napięcie 115 V AC / 230 V AC
impedancja wejściowa typowo 240 kΩ
mechanizmy ochronne Zabezpieczenie przeciwprzepięciowe za pomocą warystorów
napięcia sygnałowe
Wejście 115VAC Logiczne „0" ≤ 70 V
Logiczne „1" ≥ 80 V
Wejście 230 V AC Logiczne „0" ≤ 140 V
Logiczne „1" ≥ 160 V
wskaźnik diagnostyczny
4x żółta dioda LED Stan wejść
1x 2-kolorowa dioda LED stan modułu
technologia połączeń Zaciski śrubowe/wtykowe, przekrój przewodu 0,2...2,5 mm²
Zaciski sprężynowe/wtykowe, przekrój przewodu 0,2...2,5 mm²
Waga 150g
