Moduł wejść/wyjść analogowych – HE 5836

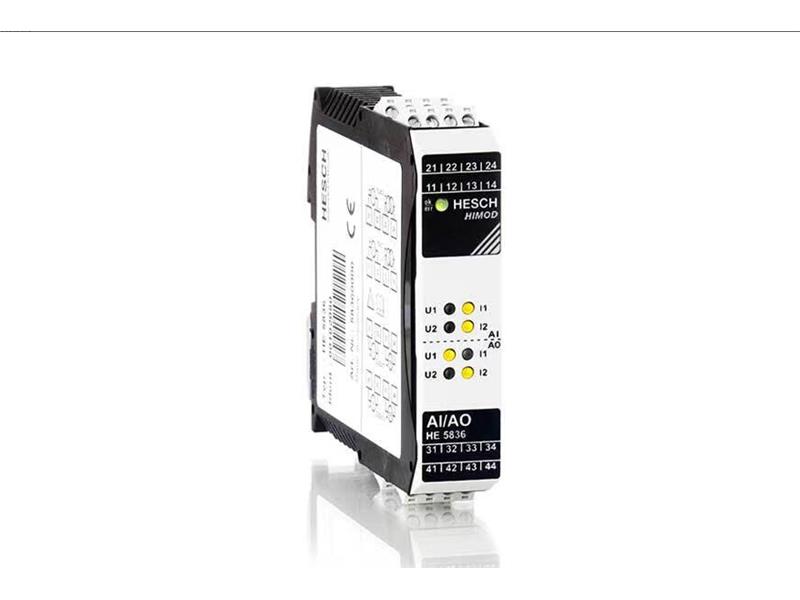

HE 5836 to moduł kombinowany: rejestruje dwa standardowe sygnały analogowe (prąd lub napięcie) z nadrzędnego systemu magistrali i przesyła je do poziomu procesu i odwrotnie z poziomu procesu do systemu magistrali

Moduł wejść/wyjść analogowych HE 5836 rejestruje zarówno dwa standardowe sygnały analogowe (prądowe lub napięciowe) z systemu magistrali nadrzędnej i przekazuje je do poziomu procesowego, jak również dwa standardowe sygnały analogowe z poziomu procesowego, które są przekazywane do system magistrali wyższego poziomu. Komunikacja z łącznikiem magistrali odbywa się poprzez asynchroniczne łącze szeregowe RS-485.

Stan sygnału wejść jest wyświetlany za pomocą diod LED stanu. Obszary napięcia zasilania, magistrali komunikacyjnej, logiki i wejść są od siebie galwanicznie odizolowane. W przypadku wystąpienia błędu moduły pracują z wcześniej zdefiniowanymi wartościami błędów w celu zapewnienia bezpiecznego sterowania procesem (fail safe).

Specyfikacja techniczna
ON 5836
typ modułu Analogowy moduł kombinowany HIMOD 2 x AI, 2 x AO
zasilacz przez wewnętrzną magistralę T: 24 V DC /
7,5 V DC
pobór energii maks. 200 mA przy 24 V / maks. 55 mA przy
7,5 V
izolacja elektryczna 2300 V rms [(zasilanie, logika) / kanał 1, 2 /
kanał 3, 4]
Wejście napięciowe / prądowe
Zakres wartości -10...+10V, -5...+5V,
-1...+1V / -20...+20mA
impedancja wejściowa Wejście napięciowe: R > 1 MΩ / wejście prądowe: obciążenie 50 Ω
Rozdzielczość konwertera /
czas konwersji 16 bitów / 160 ms
charakterystyczne odchylenie ≤ 0,1%
wpływ temperatury ≤ 0,1%
wskaźnik diagnostyczny
8 żółtych diod LED Stan wejść
1x 2 kolorowa dioda LED stan modułu
technologia połączeń Zaciski śrubowe/wtykowe, przekrój przewodu 0,2...2,5 mm²
Zaciski sprężynowe/wtykowe, przekrój przewodu 0,2...2,5 mm²
Waga 150g
Zastrzega się błędy i zmiany
