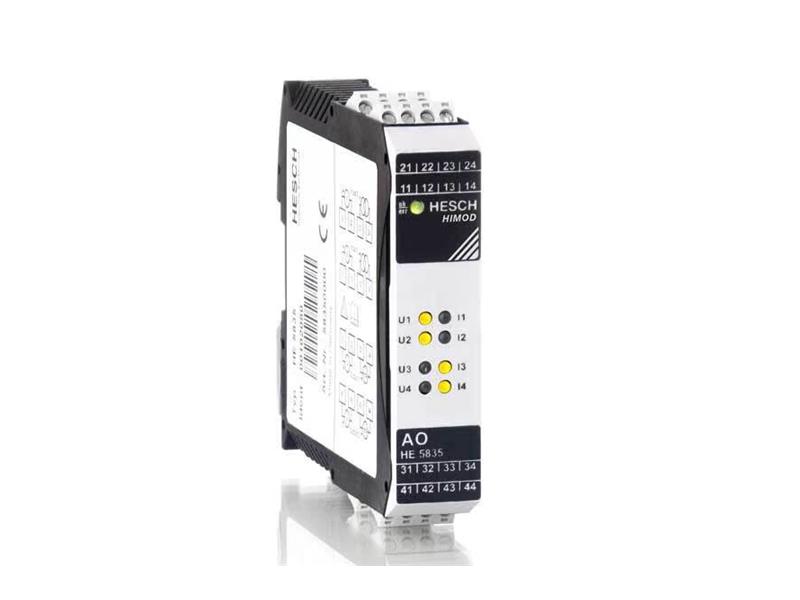

Moduł kontroluje do czterech standardowych sygnałów z nadrzędnego systemu magistrali i przekazuje je do podłączonych systemów lub instalacji
- Producent:
- Hesch
- Numer katalogowy:
- HE 5835
-4 x standardowy sygnał A-OUT (U/I)
-z diodą LED do wyświetlania stanu
-Wymiana modułu podczas pracy (pod napięciem „Hot Swap")
Komunikacja z łącznikiem magistrali odbywa się poprzez asynchroniczne łącze szeregowe RS485.
Stan sygnału wejść jest wyświetlany za pomocą diod LED stanu. Obszary napięcia zasilania, magistrali komunikacyjnej, logiki i wejść są od siebie galwanicznie odizolowane. W przypadku wystąpienia błędu moduły pracują z wcześniej zdefiniowanymi wartościami błędów w celu zapewnienia bezpiecznego sterowania procesem (fail safe).
Specyfikacja techniczna
ON 5835
typ modułu Moduł wyjść analogowych HIMOD 4 x AO
zasilacz przez wewnętrzną magistralę T: 24 V DC / 7,5 V DC
pobór energii maks. 320 mA przy 24 V / maks. 55 mA przy 7,5 V
izolacja elektryczna 2300 V rms [(zasilanie, logika) / po 2 kanały]
wejście napięciowe
Zakres wartości -10...+10V
impedancja wyjściowa R ≥ 1 kΩ
wejście zasilania
Zakres wartości -20...+20mA
impedancja wyjściowa obciążenie 50 Ω
Rozdzielczość konwertera /
czas konwersji 12 bitów / 160 ms
charakterystyczne odchylenie ≤ 0,1%
wpływ temperatury ≤ 0,1%
Zasilanie czujników 10 mA przy 10 V lub 25 mA przy 24 V, odporny na zwarcie
wskaźnik diagnostyczny
8 żółtych diod LED Tryb wyjścia (wyjście prądowe / napięciowe)
1x 2 kolorowa dioda LED stan modułu
technologia połączeń Zaciski śrubowe/wtykowe, przekrój przewodu 0,2...2,5 mm²
Zaciski sprężynowe/wtykowe, przekrój przewodu 0,2...2,5 mm²
Waga 150g
Zastrzega się błędy i zmiany
