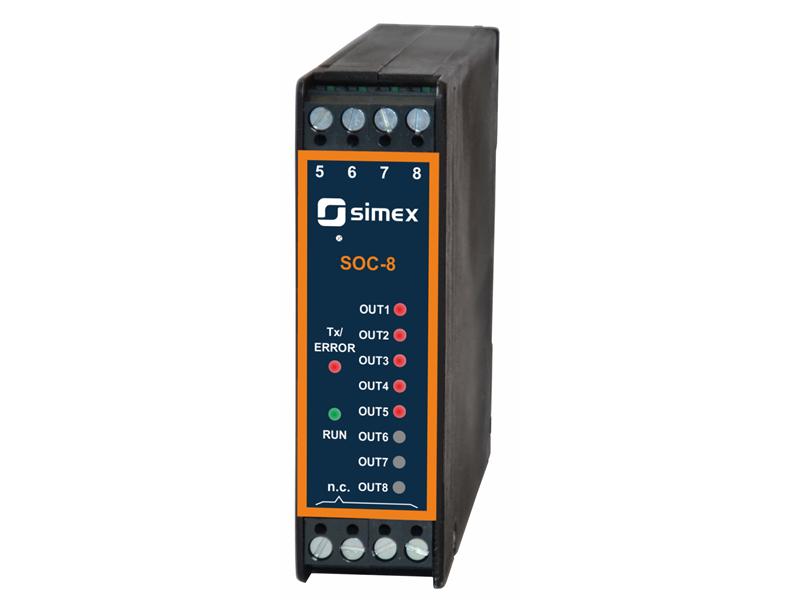

Moduł wyjść binarnych SOC-8
Moduł wyjść binarnych SOC-8
Producent:
Simex

Moduł wyjść binarnych SOC-8 przeznaczony jest do sterowania urządzeniami wyjściowymi małej mocy za pośrednictwem łącza RS-485. Znajduje zastosowanie w rozproszonych systemach sterowania i wizualizacji. Moduł może bezpośrednio sterować np. styczniki, przekaźniki, żarówki i inne obciążenia prądu stałego o napięciu sterującym (zasilania) do 24V i prądzie do 0,5A. Separacja galwaniczna wszystkich wyjść pozwala na bezpieczne działanie systemu nadrzędnego bez obawy o jego uszkodzenie w wyniku przeniknięcia niebezpiecznych przepięć. Wszystkie funkcje obsługi modułu SOC-8 dostępne poprzez łącze RS-485 realizować może dowolny z typowych programów wizualizacyjnych lub np. wielokanałowy regulator typu MultiCon CMC-99 produkcji SIMEX.

Główne zalety modułu:
- podłączenie linii wyjściowych poprzez złącze rozłączne,
- separacja galwaniczna wyjść od napięć zasilających moduł,
- sygnalizacja stanów logicznych wyjść,
- sygnalizacja poprawnej pracy i transmisji MODBUS.

Dane techniczne modułów:
Napięcie zasilające: 24V DC typowo
Dopuszczalny zakres zmian napięcia zasilania: od +16V DC do +30V DC
Wymagany zewnętrzny bezpiecznik: zwłoczny, na prąd znamionowy max. 1 A
Pobór prądu: typowo 20 mA
Liczba niezależnych wyjść napięciowych: 8
Sygnalizacja stanu wyjść: zapalony LED sygnalizuje stan aktywny danego wyjścia
Obciążalność wyjść: 0,5A dla max. 2 aktywnych jednocześnie, 0,2A dla wszystkich aktywnych jednocześnie
Separacja galwaniczna: separacja wszystkich 8 wejść napięciowych od zasilania modułu i sygnałów łącza RS-485
Złącze komunikacyjne: RS-485
Protokół transmisji: MODBUS RTU
Szybkość transmisji: 1200 ÷ 115200 bit/s.
Ilość modułów w jednej sieci: max. 128
Pamięć danych: nieulotna typu EEPROM
Temperatura pracy: 0°C ÷ +50°C
Temperatura składowania: -10°C ÷ +70°C
Wilgotność: do 90% bez kondensacji
Stopień ochrony: IP 20 (obudowa i zaciski podłączeniowe)
Sposób mocowania: na listwę 35 mm
Wymiary obudowy: 101 x 22,5 x 80 mm
