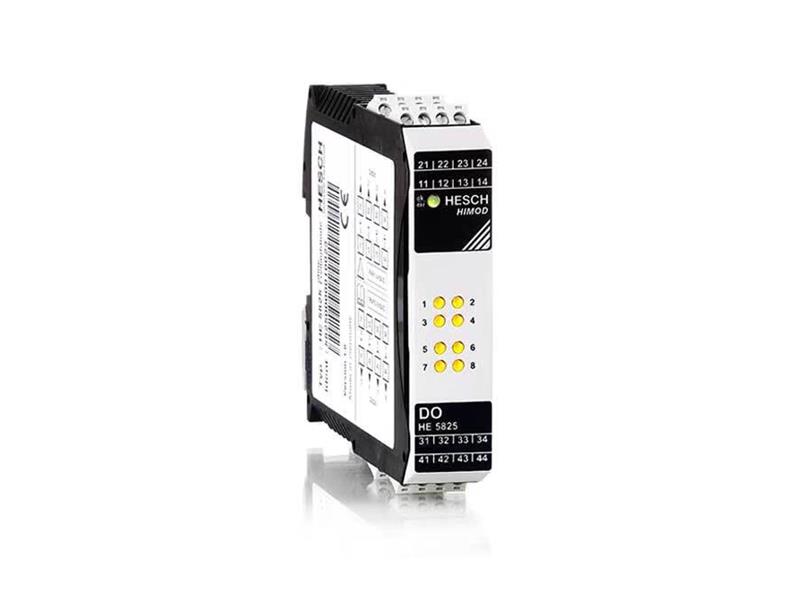

Moduł wyjść cyfrowych – HE 5825

- 8 x sterowniki high-side D-OUT 24V DC

- z diodą LED do wyświetlania stanu

- Wymiana modułu podczas pracy (pod napięciem „Hot Swap")

Komunikacja ze złączem sieciowym odbywa się za pośrednictwem asynchronicznego połączenia szeregowego RS-485.

Wyjścia mogą pracować w predefiniowanym trybie zegara, aby dostosować wydajność elementów wykonawczych.

Stan sygnału wyjść cyfrowych jest wyświetlany za pomocą diod LED stanu. Obszary napięcia zasilania, magistrali komunikacyjnej i logiki są od siebie galwanicznie odizolowane. Błędy modułu oraz błędy w przypadku przeciążenia, zwarcia lub braku zasilania są wykrywane i wyświetlane.

W przypadku błędu wyjścia przełączają się do wcześniej zdefiniowanego stanu bezpiecznego (Fail Safe).

Specyfikacja techniczna
ON 5825
typ modułu>/strong> Moduł wyjść cyfrowych HIMOD 8 x 24 V DC
zasilacz przez wewnętrzną magistralę T: 24 V DC /7,5 V DC
pobór energii maks. 40 mA przy 24 V / maks. 60 mA
przy 7,5 V
izolacja elektryczna 2300 V rms [(zasilanie, logika) / na kanał]
wyjście cyfrowe
zasada Sterownik high-side, odwracalna logika
opieka zasilanie zewnętrzne, 18...32 V DC
Ciężar statyczny z 2 A na kanał.
Maksymalny prąd całkowity: 12 A
operacja cykliczna regulowany z czasem cyklu i czasem włączenia od
5 ms do 30 s
mechanizmy ochronne zabezpieczenie przed zwarciem, przepięciem,
przegrzaniem i odwrotną polaryzacją
bezpieczny w razie awarii Przejście wyjść do
stanu bezpiecznego w przypadku wystąpienia błędu
wskaźnik diagnostyczny
8 żółtych diod LED Stan wyjść
1x 2 kolorowa dioda LED stan modułu
technologia połączeń Zaciski śrubowe/wtykowe, przekrój przewodu 0,2...2,5 mm²
Zaciski sprężynowe/wtykowe, przekrój przewodu 0,2...2,5 mm²
Waga 150g
Zastrzega się błędy i zmiany
