Moduł wyjść przekaźnikowych – HE 5826

- z diodą LED do wyświetlania stanu

- galwanicznie izolowane wyjścia

- Wymiana modułu podczas pracy (pod napięciem „Hot Swap")

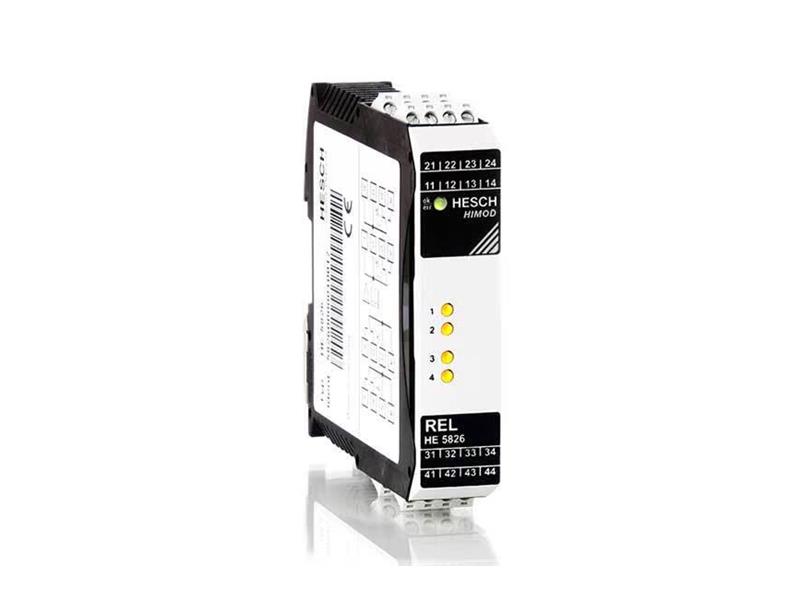

Moduł wyjść przekaźnikowych HE 5826

Moduł wyjść przekaźnikowych HE 5826 steruje maksymalnie czterema sygnałami z magistrali nadrzędnej i przekazuje je do podłączonych systemów lub instalacji poprzez cztery bezpotencjałowe styki przełączające. Logika wyjściowa może być indywidualnie odwrócona. Komunikacja z łącznikiem magistrali odbywa się poprzez asynchroniczne łącze szeregowe RS485.

Stan sygnału wyjść przekaźnikowych jest wyświetlany za pomocą diod LED stanu. Wyjścia i obszar logiczny są od siebie odizolowane galwanicznie. Błędy modułu oraz błędy w przypadku przeciążenia, zwarcia lub braku zasilania są wykrywane i wyświetlane.

W przypadku błędu wyjścia przełączają się do wcześniej zdefiniowanego stanu bezpiecznego (Fail Safe).

Specyfikacja techniczna
ON 5826
typ modułu Moduł wyjść przekaźnikowych HIMOD 4 x REL
zasilacz przez wewnętrzną magistralę T: 24 V DC / 7,5 V DC
pobór energii maks. 100 mA przy 24 V / maks. 50 mA przy 7,5 V
izolacja elektryczna 2300 V rms [(zasilanie, logika) / na przekaźnik]
wyjście przekaźnikowe
zasada Bezpotencjałowy styk przełączny, logika może być odwrócona
materiał kontaktowy AgNi
mechanizmy ochronne zewnętrzne środki ochronne wymagane w razie potrzeby
bezpieczny w razie awarii Przejście wyjść do stanu bezpiecznego w przypadku wystąpienia błędu
zdolność przełączania
Sygnały AC U maks. = 250 V, I maks. = 5 A
Sygnały prądu stałego U maks. = 30 V, I maks. = 5 A
wskaźnik diagnostyczny
4 żółte diody LED Stan wejść
1x 2 kolorowa dioda LED stan modułu
technologia połączeń Zaciski śrubowe/wtykowe, przekrój przewodu 0,2...2,5 mm²
Zaciski sprężynowe/wtykowe, przekrój przewodu 0,2...2,5 mm²
Waga 150g
Zastrzega się błędy i zmiany
