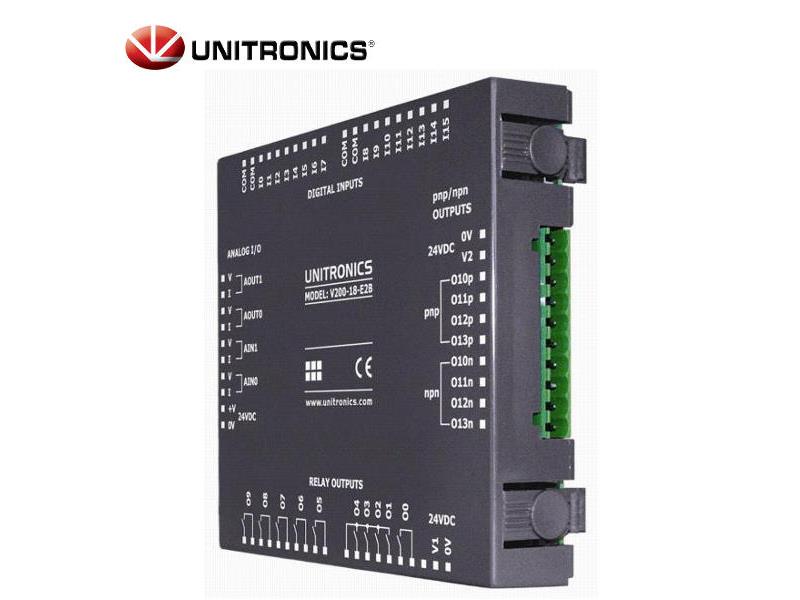

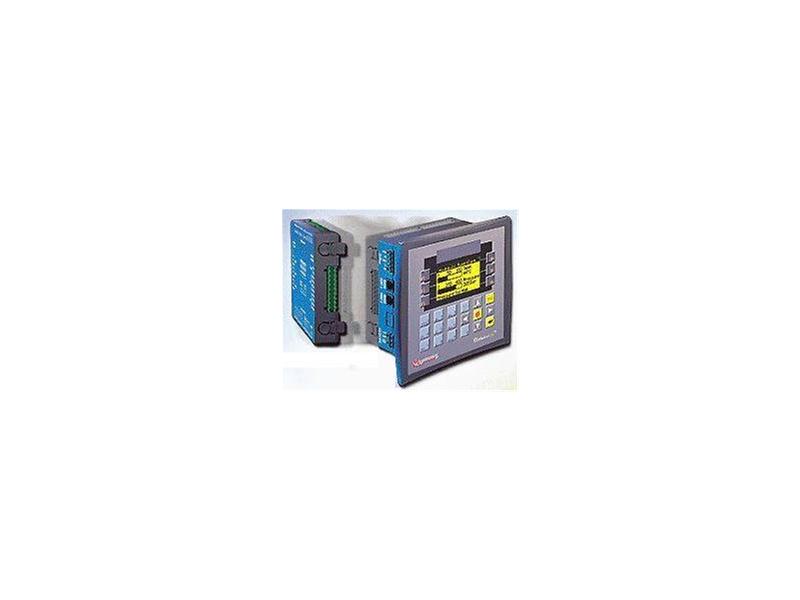

Moduł zatrzaskowy SNAP V200-18-E3B z konfiguracją we. / wy. do sterowników UNITRONICS serii Vision

Moduł posiadający 18 izolowanych we dwustanowych; 4 izolowane we uniwersalne; 4 izolowane wyjścia analogowe; 15 izolowanych wy przekaźnikowych; 2 izolowane wyjścia tranzystorowe

Parametry techniczne:
temp. pracy 0...50°C
stopień ochrony IP 20

Wejścia cyfrowe (NPN lub PNP):
izolacja galwaniczna: TAK
Nominalne napięcie wejściowe: 24 VDC
npn 0-5 VDC dla logicznego "0"
17-28.8 VDC dla logicznej "1"
pnp 17-28.8 VDC dla logicznego "0"
0-5 VDC dla logicznej "1"
Szybkie wejścia:
rozdzielczość 32 bitowa
częstotliwość 10 kHz max

Wyjścia przekaźnikowe
izolacja galwaniczna TAK
prąd wyjściowy
obciążenie rezystancyjne
5A na wyjście
suma prądów - 8A max
obciążenie indukcyjne
1A na wyjście
suma prądów - 4A
częstotliwość 10 Hz max

Wyjścia tranzystorowe
izolacja galwanicza TAK
prąd wyjściowy pnp: 0.5A max na wyjście
suma prądów - 2 A max
npn: 50mA max na wyjście
suma prądów - 100mA max
częstotliwość obciążenie rezystancyjne 20 Hz max
obciążenie indukcyjne 0.5 Hz
częstotliwość szybkich wyjść pnp: 2 kHz
npn: 50 kHz

Wejścia analogowe
zakres wyść 0-10 V, 0-20mA, 4-20mA, PT100, termopara
rozdzielczość 12 bit, z wyjątkiem zakresu 4-20 mA (819-4096)
impedancja wejściowa >1 MOhm - napięcie
121,5 Ohm - prąd
błąd liniowości ± 2 LSB (0.02 %)

Wyjścia analogowe
zakres wyść 0-10 V, 0-20mA, 4-20mA
rozdzielczość 12 bit, z wyjątkiem zakresu 4-20 mA (819-4096)
impedancja wejściowa >1 kOhm min. - napięcie
500 Ohm max. - prąd
błąd liniowości ± 0.1 %
