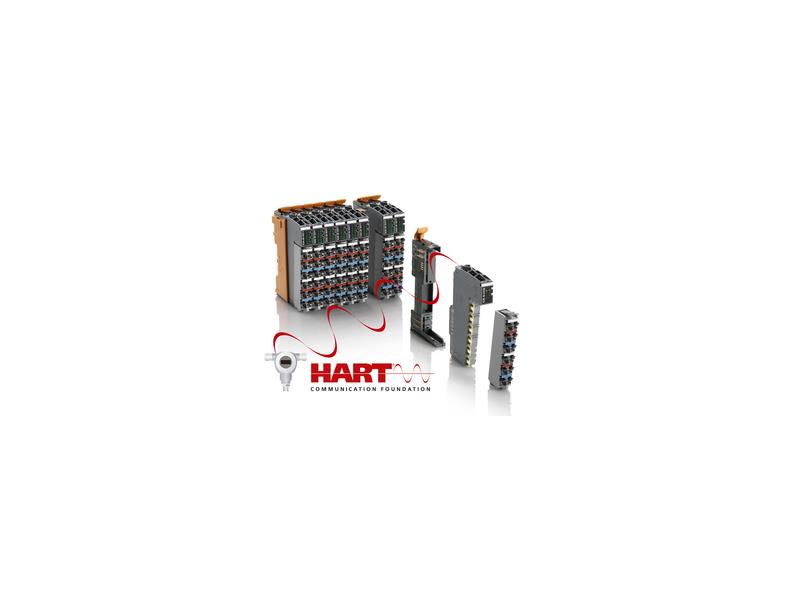

Moduły B&R X20 I/O HART

Przesyłanie danych, konfiguracja oraz diagnostyka urządzeń polowych

B&R włącza moduł HART wejść analogowych oraz moduł HART wyjść analogowych do swojej sprawdzonej serii modułów komunikacyjnych X20. Moduły te są wyposażone w dwa wejścia i dwa wyjścia, a do przesyłania danych HART z czujników oraz układów wykonawczych bezpośrednio do sterownika, wykorzystują protokół czasu rzeczywistego Ethernet POWERLINK . W celu interpretacji danych, sterownik przekazuje informacje przez magistralę procesową do stacji serwisowej z zainstalowanym oprogramowaniem typu FDT Container, na przykład B&R Automation Studio, PACTware czy FieldCare. .

Sterownik z obsługą monitoringu zasobów

Z drugiej strony, ten rodzaj komunikacji umożliwia konfigurowanie urządzeń HART. Robione jest to za pomocą DTM komunikacji TCP/IP od B&R, który skanuje sieć i wykrywa całe drzewo sprzętowe, łącznie z urządzeniami polowymi. Serwer DTM na sterowniku pracuje jako bramka, która udostępnia dostęp odczyt/zapis do wszystkich szczegółowych informacji dotyczących urządzeń polowych HART w celu monitorowania zasobów. Bloki funkcyjne do odczytu/zapisu wspierają ten dostęp również podczas przetwarzania logicznego.

Jeden modem na kanał z zapewnieniem dużej przepustowości

Każdy kanał na module HART od B&R ma swój własny modem HART, co pozwala optymalnie wykorzystać wysoką przepustowość przesyłanych danych po POWERLINK. Dodatkowo, porównywalnie wolne kanały HART, nie są dodatkowo obciążone przez multipleksowanie, co jest częste w wielu innych systemach. Moduły HART serii X20 wspierają również tryb burst, włączając funkcjonalność multidrop oraz mogą bezpośrednio zasilać do pięciu urządzeń na kanał.

Aby uzyskać więcej informacji odwiedź stronę www.br-automation.com
