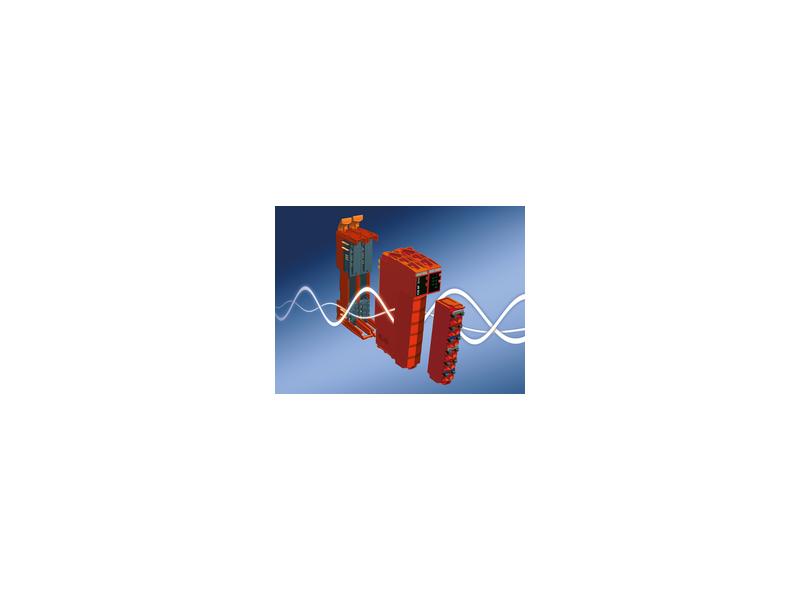

Moduły pomiaru energii elektrycznej - B&R X20AP31x1

W ofercie modułów systemów B&R X20 I/O oraz PLC pojawiły się trzy nowe pozycje X20AP dedykowane dla pomiarów energii elektrycznej, napięć i prądów w sieci oraz takich parametrów jak częstotliwość oraz współczynnik mocy. Extremalne wręcz parametry techniczne tych układów pozwalają na pomiary do 31-szej harmonicznej prądów i napięć a dostęp do czterech kanałów pomiarowych prądu pozwala na pomiar również w przewodzie neutralnym.
Dzięki takim rozwiązaniom można budować aplikacje monitoringu poprawiające efektywność energetyczną obiektów, diagnozować stan maszyn na podstawie zmian konsumpcji energii, rozliczać użytkowników i skłaniać ku energooszczędnym zachowaniom. Obok rozwiązań sprzętowych B&R dostarcza również wsparcie programowe w postaci pakietów i bibliotek dostarczanych dla systemu B&R APROL.

Większa wydajność dzięki "wszczepionej inteligencji"

Równolegle z obróbką sygnałów i pomiarami w module realizowane są obliczenia różnych parametrów określających np. sprawność, współczynnik mocy etc. etc. Obliczone wartości udostępniane są jako kolekcja zmiennych cyfrowych, które mogą być odczytywane przez program realizowany w CPU. Mierzone i rejestrowane przez moduł wartości mogą być wykorzystane na wiele sposób np. w celu optymalizacji pracy maszyn i urządzeń, zarządzania poborem energii w celu obniżenia kosztów pracy maszyn i urządzeń.

W kartach katalogowych B&R znajdziemy trzy warianty modułów umożliwiających podłączenie sygnałów 20 mA, baz przekładników prądowych 1 A oraz 5 A.

PODSTAWOWE PARAMETRY
moduł pomiaru energii elektrycznej systemu X20,
3 wejścia analogowe 480 VAC, 50/60 Hz,
4 wejścia analogowe prądowe: 20 mA (X20AP3111) / 1 A (X20AP3121) / 5 A (X20AP3131),
Prąd max. 65 A ,
kalkulacja mocy czynnej, biernej i pozornej,
kalkulacja wartości RMS,
kodowanie 240 V
