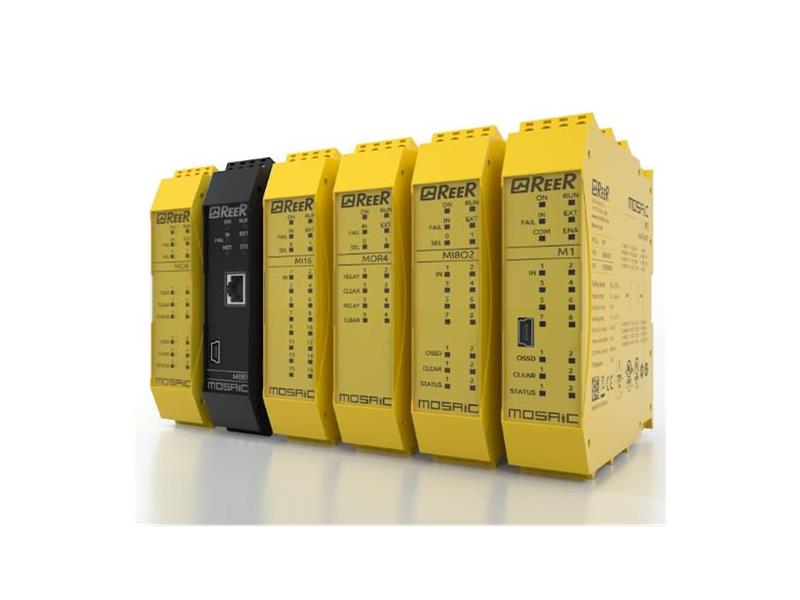

MOSAIC sterownik bezpieczeństwa

Przedsiębiorstwo INS-TOM Sp. z o.o. wprowadziło do swojej oferty programowalny sterownik bezpieczeństwa Mosaic firmy REER.

Mosaic jest modułowym, konfigurowalnym sterownikiem bezpieczeństwa do ochrony maszyn lub instalacji. Jest zdolny do monitorowania wielu czujników i sygnałów bezpieczeństwa, takich jak: kurtyny świetlne bezpieczeństwa, skanery laserowe, fotokomórki, przełączniki mechaniczne, maty, przyciski zatrzymania awaryjnego, sterowanie oburęczne, koncentrując zarządzanie w jednym, elastycznym urządzeniu.

Dzięki modułom MCT , części systemu Mosaic mogą być zdecentralizowana w oddalonych szafkach sterowniczych w odniesieniu do urządzenia nadrzędnego M1.

Sterownik ten oferuje wiele zalet w porównaniu z rozwiązaniami bezpieczeństwa, opartymi na tradycyjnych elementach, takich jak moduły bezpieczeństwa typu przekaźnik, ponieważ:
Zmniejsza liczbę elementów i tym samym rozmiary i ilość okablowania. Wspomaga szybszą budowę szafy elektrycznej. Zapewnia niezbędną konfigurację logiczną za pomocą jednego, prostego oprogramowania do programowania, ułatwiając modyfikacje przez konstruktorów maszyn. Umożliwia skonfigurowanie, odpornych na manipulacje, systemów bezpieczeństwa. Ułatwia konserwację maszyny za pośrednictwem karty pamięci MCM. Karta może być stosowana do przenoszenia programu konfiguracyjnego, do nowego Mosaic w zaledwie kilku prostych krokach.

OPIS SYSTEMU

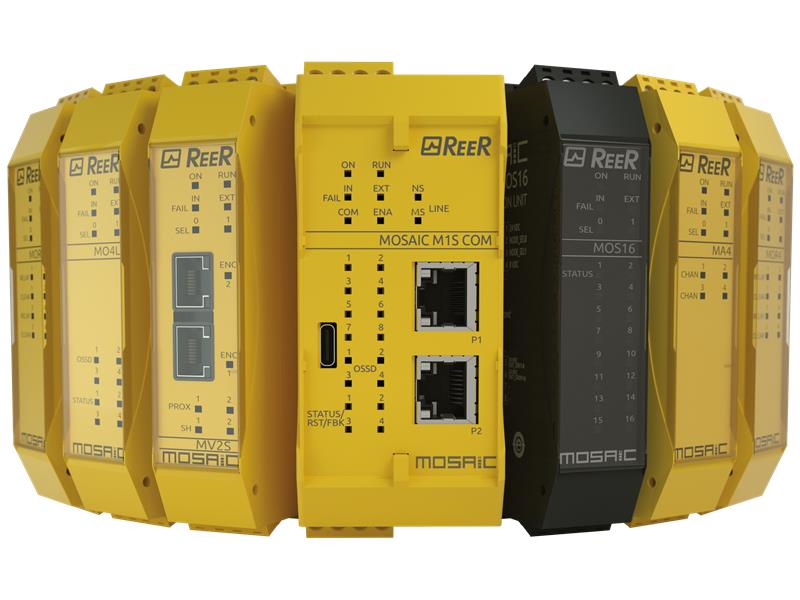

Mosaic składa się: z jednostki głównej M1, konfigurowalnej przez (Mosaic Safety Designer) MSD, interfejsu graficznego – wyposażona każda jednostka główna, bez dodatkowych kosztów i maksymalnie z 14 jednostek rozszerzeń podłączanych do M1 poprzez szynę magistrali MSC.

Główne cechy:

• cyfrowe wejścia bezpieczeństwa programowalne pojedynczo lub parami, z możliwością monitorowanie za pomocą dedykowanych sygnałów wyjściowych;
• szeroki zakres programowalno-konfigurowalnych funkcji bezpieczeństwa i operatorów logicznych;
• możliwość programowania filtrów i opóźnień dla każdego pojedynczego wejścia i możliwości programowania aktywacji wyjścia i de-aktywacji opóźnienia;
• możliwość niezależnego sterowania parami wyjść;
• max. 14 jednostek rozszerzających oprócz M1, z wyłączeniem modułów przekaźnikowych;
• max. 128 wejść, 16 par OSSD, 16 wejści blokady restartu ze sprzężeniem zwrotnym e / o i 32 wyjścia statusu;
• łatwe diagnozowanie poprzez przednią sygnalizację diodową i oprogramowania konfiguracyjne;
• zwarta konstrukcja: wymiary pojedynczego modułu 22,5 x 99 x 114,5 mm;
• wyjmowane bloki zacisków, zaciski śrubowe

Jest zgodny z następującymi dyrektywami i normami:

  • 2006/42/EC "Dyrektywa Maszynowa"
  • 2004/108/EC "Kompatybilność Elektromagnetyczna (EMC)"
  • 2006/95/EC "Dyrektywa Niskonapięciowa (LVD)"
  • CEI EN 61131-2: "Sterowniki Programowalne, część 2: Wymagania I Testy"
  • EN ISO 13849-1: "Bezpieczeństwo maszyn: Części związane z bezpieczeństwem systemów sterowania – część 1: Ogólne zasady projektowania"
  • EN ISO 13849-2: "Bezpieczeństwo maszyn: Części związane z bezpieczeństwem systemów sterowania – część 2: Walidacja"
  • EN 954-1: "Bezpieczeństwo maszyn: Części związane z bezpieczeństwem systemów sterowania – Ogólne zasady projektowania"
  • IEC/EN 61496-1: "Bezpieczeństwo maszyn: Elektroczuła aparatura zabezpieczająca, część 1: Ogólne Wymagania I Testy"
  • IEC/EN 62061 "Bezpieczeństwo Maszyn – Funkcjonalne bezpieczeństwo związane z bezpieczeństwem urządzeń elektrycznych, elektronicznych i programowalnych elektronicznych systemów sterowania"
  • IEC 61508-1: "Funkcjonalne bezpieczeństwo związane z bezpieczeństwem urządzeń elektrycznych, elektronicznych i programowalnych elektronicznych systemów sterowania – część 1: Ogólne wymagania"
  • IEC 61508-2: "Funkcjonalne bezpieczeństwo związane z bezpieczeństwem urządzeń elektrycznych, elektronicznych i programowalnych elektronicznych systemów sterowania – część 2: Wymagania dotyczące urządzeń elektrycznych, elektronicznych i programowalnych elektronicznych systemów związanych z bezpieczeństwem"
  • IEC 61508-3: "Funkcjonalne bezpieczeństwo związane z bezpieczeństwem urządzeń elektrycznych, elektronicznych i programowalnych elektronicznych systemów sterowania – część 3: Wymagania oprogramowania"
  • IEC 61784-3: "Przemysłowe sieci komunikacyjne - Profil - Część 3: Funkcjonalne bezpieczeństwo magistral I definicje profili
  • IEC/TS 62046 Ed. 2 "Bezpieczeństwo maszyn - Stosowanie środków ochrony indywidualnej do wykrywania obecności osób "
  • UL (C+US) certyfikat dla USA i Kanady
  • ANSI /UL 1998 "Oprogramowanie bezpieczeństwa dla układów programowalnych"



Moduły rozszerzające do monitorowania prędkości bezpieczeństwa

MV0 - Wejście dla dwóch PNP / NPN czujników zbliżeniowych
MV1 - Wejście dla jednego enkodera inkrementalnego i dwóch PNP / NPN czujników zbliżeniowych

MV2 - Wejście dla dwóch enkoderów inkrementalnych i dwóch PNP / NPN czujników zbliżeniowych

  • Monitorowanie prędkości bezpieczeństwa dla: kontroli prędkości zerowej, maksymalnej prędkości, zakresu prędkości i kierunku
  • Do czterech logicznie wybieralnych progów prędkości (dowolnie konfigurowalnych za pomocą MSD) dla każdego wyjścia logicznego (osi)
  • Moduły zawiera dwa konfigurowalne, poprzez MSD, wyjścia logiczne i w związku z tym jest w stanie kontrolować do dwóch niezależnych osi.

Moduły BUS umożliwiające podłączenie odległych rozszerzeń.

MCT1 - Interfejs jednopodłączeniowy (1 I / O kabel - 1 wejście i 1 wyjście). Koniec sieci i start sieci.
MCT2 - Interfejs dwupodłączeniowy (2 I / O kabel – 1 wejście i 1 wyjście)




Dystrybucja w Polsce:

INS-TOM Sp. z o.o.
ul. Brukowa 20
91-341 Łódź

tel. 042 6407586
fax. 042 6407622
osoba kontaktowa: mgr inż. Michał Wamil

e-mail: biuro@instom.com.pl
www.instom.com.pl
