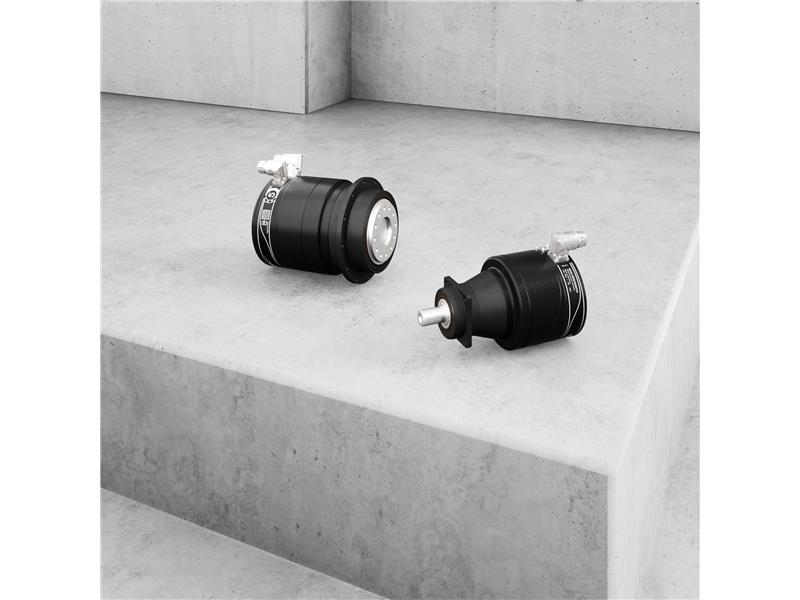

Motoreduktory z przekładnią planetarną PXG® integrated do bardzo dynamicznych zastosowań

Motoreduktory SEW-EURODRIVE z przekładnią planetarną z serii PxG®M..CM3G.. zostały zaprojektowane specjalnie z myślą o bardzo dynamicznych zastosowaniach wymagających precyzyjnego pozycjonowania. Należy podkreślić niezwykle kompaktową konstrukcję - w porównaniu z tradycyjnymi motoreduktorami serwo z przekładnią planetarną z mocowaniem silnika za pomocą adaptera długość konstrukcyjna może zostać zmniejszona nawet o 40 procent.

Oznacza to, że w przyszłości motoreduktory z przekładnią planetarną PxG® integrated będą mogły być stosowane w wielu przypadkach nawet tam, gdzie wcześniej wymagane były przekładnie kątowe. Ponadto kompaktowa konstrukcja zapewnia wyjątkowo wysoką sztywność skrętną i niski moment bezwładności masy. W połączeniu z wysoką zdolnością przeciążeniową, właściwości te zapewniają maksymalną dynamikę w zastosowaniu.

Wykorzystanie najnowszych technologii uzwojenia i magnesów w połączeniu z wysokowydajnymi materiałami skutkuje doskonałą sprawnością i zmniejszonym wytwarzaniem ciepła pomimo kompaktowej konstrukcji.

Optymalizacja akustyczna komponentów i precyzyjne przekładnie planetarne serii PxG® z zazębieniem skośnym zapewniają cichą pracę.

Twoje korzyści

• Zastosowanie w ograniczonych przestrzeniach dzięki wysokiej gęstości momentu obrotowego i do 40% mniejszej długości konstrukcyjnej w porównaniu z wersjami z mocowaniem adaptera
• Wysoka wydajność i dokładność produkcji dzięki doskonałej charakterystyce sterowania i niezmiennej precyzji przez cały okres eksploatacji
• Optymalne dostosowanie do aplikacji dzięki kompleksowemu systemowi modułowemu uzupełnionemu o liczne opcje w trzech klasach wydajności przekładni oraz dzięki elastyczności dostępnych systemów enkoderów silnika
• Idealne rozwiązanie do bardzo dynamicznych zastosowań ze względu na niski moment bezwładności masy i wysoką zdolność przyspieszania

Właściwości

• trzy wielkości przekładni PxG® 3, 4, 5, każda w trzech klasach wydajności, mogą być łączone z trzema wielkościami silników: CM3G71, CM3G80, CM3G100, każdy, każdy w dwóch długościach S i M
• jedno-, dwu- i trzystopniowe przekładnie z przełożeniem od 4 do 220
• warianty wyjścia: blok kołnierzowy z otworem indeksowym lub bez, wał pełny gładki lub z wpustem, wielowypust
• wersje z wałem wyjściowym są również opcjonalnie dostępne w wykonaniu ze stali nierdzewnej
• luz obrotowy od 1 do 8 minut kątowych w zależności od rozmiaru i liczby stopni przekładni
• niezwykle kompaktowa konstrukcja umożliwia zastąpienie motoreduktorów kątowych
• stopień ochrony IP65 (opcjonalnie IP66)
• temperatura otoczenia od −15°C do +40°C
• równomierna praca i bardzo dobra sterowalność dzięki zoptymalizowanej konstrukcji elektromagnetycznej
• elastyczne opcje enkoderów: Resolver, Hiperface, EnDat2.2 (MOVILINK® DDI w przygotowaniu)
• mniej okablowania dzięki technologii jednokablowej w przypadku enkoderów cyfrowych EnDat2.2
• kompaktowy wariant z technologią jednokablową bez enkodera
