MOXA EDS-516A-MM-ST - zarządzalny Ethernetowy switch przemysłowy (14xTX, 2xFX)

MOXA EDS-516A to seria zarządzalnych, przemysłowych switchy Ethernetowych firmy Moxa, doskonale sprawdzających się jako koncentrator połączeń Ethernetowych (16 portów Ethernet 10/100BaseT(X), RJ45, w tym opcjonalnie 2 porty światłowodowe), przy jednoczesnej bardzo bogatej funkcjonalności oraz możliwości tworzenia redundantnej sieci Ethernet w architekturze pierścienia (MOXA Turbo Ring V2). Dzięki powyższym cechom seria EDS-516A stanowi doskonałe rozwiązanie do łączenia wielu urządzeń z interfejsami do sieci Ethernet i przesyłaniu ich danych na duże odległości poprzez np. redundantną, światłowodową sieć w architekturze pierścienia.

Seria switchy MOXA EDS-516A została wyposażona w zaawansowaną funkcjonalność umożliwiającą inteligentne sterowanie siecią Ethernet np.: QoS (przesyłanie pakietów zgodnie z ich priorytetami), 802.1Q VLAN, Port-Based VLAN (wygodne planowanie i dzielenie sieci na mniejsze podsieci), 801.1X, SSL, SNMP V1/V2c/V3, IGMP Snooping (filtrowanie pakietów multicast), Port Trunking, Port Mirroring oraz RMON. Dodatkową cechą jest system aktywnego przekazywania informacji o stanie sieci poprzez: przekaźniki alarmowe, wysyłanie wiadomości e-mail lub przy wykorzystaniu pułapek SNMP. Zarządzanie switchami odbywa się w bardzo przyjazny sposób poprzez stronę Web, konsolę szeregową/Telnet lub też oprogramowanie administracyjne.

Przełączniki EDS-516A są dedykowane do pracy w trudnych warunkach przemysłowych (m.in. temperatura pracy nawet -40...+75°C w przypadku wersji rozszerzonych, aluminiowa obudowa IP30, montaż na szynie DIN). Brak elementów ruchomych typu wentylatory gwarantuje długi okres bezawaryjnej pracy. Dodatkowo switche te zostały wyposażone w redundantne wejście zasilania 12-45VDC.
.

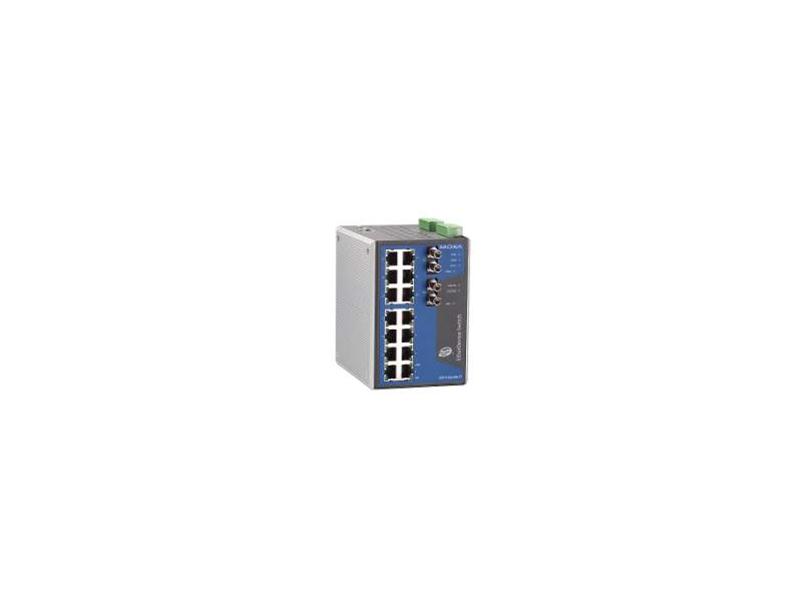

Jednym z modeli serii MOXA EDS-516A jest przełącznik przemysłowy MOXA EDS-516A-MM-ST. Poniżej został zamieszczony jego skrótowy opis

Interfejsy:
- 14 portów Ethernet 10/100BaseT(X) (Full/Half Duplex, MDI/MDI-X auto sensing)
- 2 porty Ethernet 100BaseFX (światłowód wielomodowy, złącza ST, zasięg 5 km)
- 2 wejścia cyfrowe (DI), 2 przekaźniki alarmowe (DO)
- konsola RS-232 (RJ-45)
- 2x wejście zasilania 12-45 VDC

Funkcjonalność switcha:

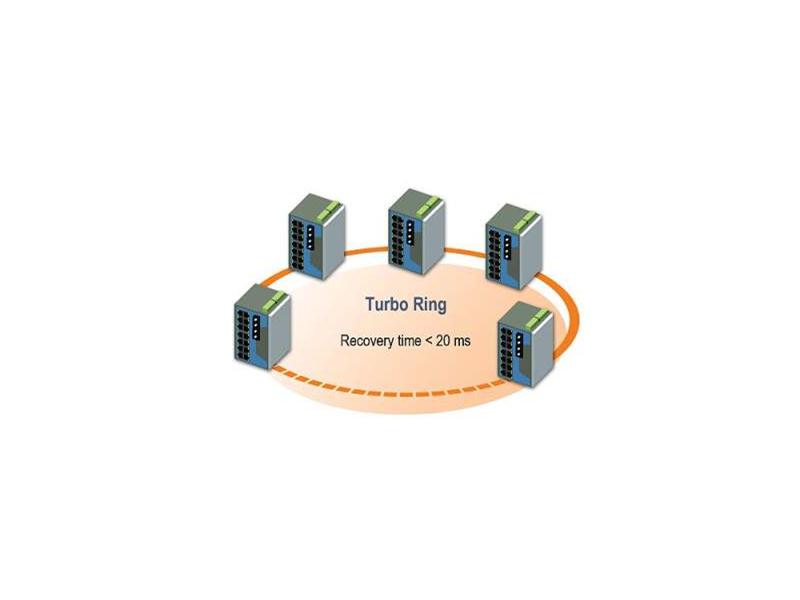

- Moxa Turbo Ring V2 (redundantna, niezawodna sieć w architekturze pierścienia o max czasie rekonfiguracji < 20 ms przy pełnym obciążeniu i 250 switchach w pierścieniu oraz bardzo wygodnej konfiguracji) lub RSTP-STP (IEEE802.1W/D)

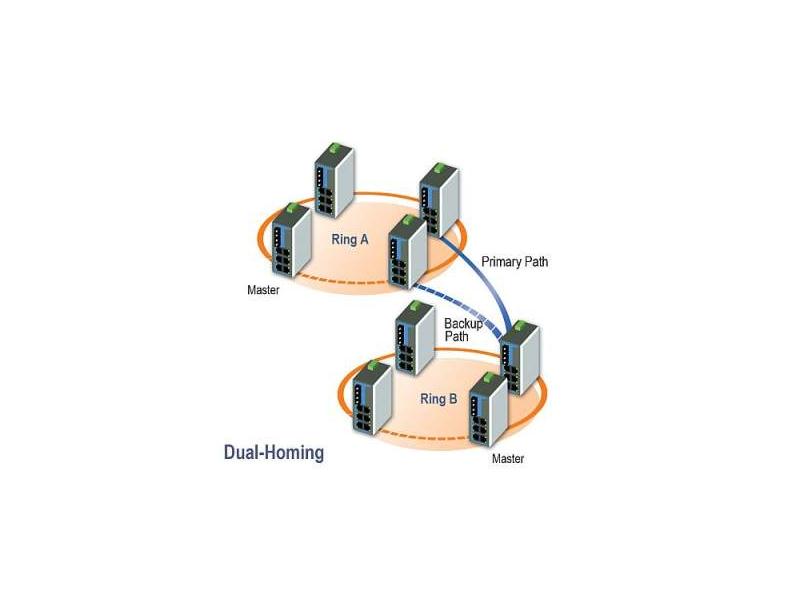

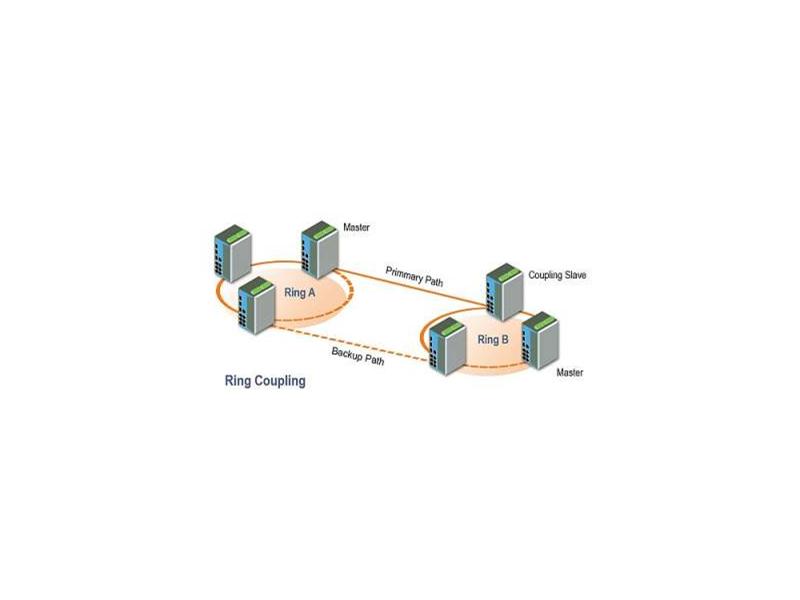

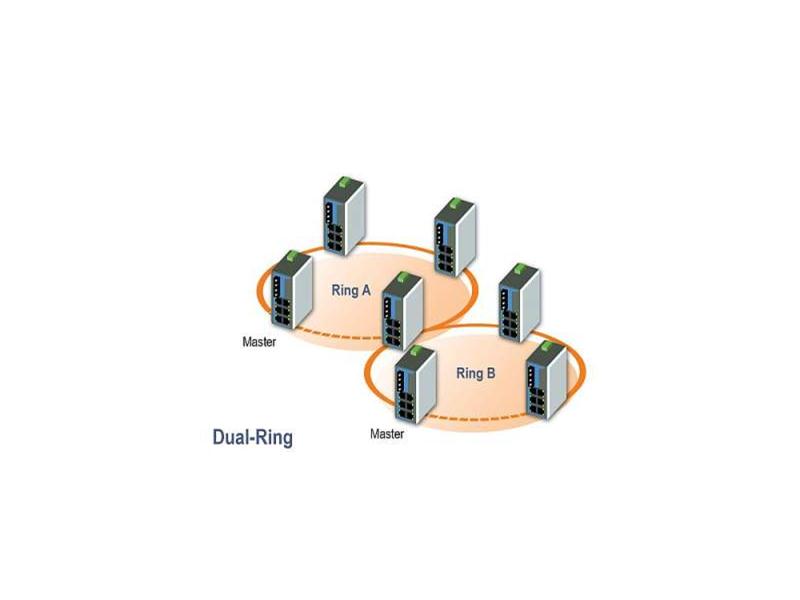

- Moxa Turbo Ring Coupling (redundantne łączenie ze sobą wielu pierścieni Moxa Turbo Ring)
- obsługa SNMP V1/V2c/V3 pozwalająca na wygodną i zintegrowaną z innymi urządzeniami w systemie administrację całym projektem (m.in. poprzez oprogramowanie SCADA/HMI przy wykorzystaniu EDS-SNMP OPC Server)
- IGMP Snooping oraz GMRP umożliwiające filtrowanie wiadomości multicast w sieci Ethernet (wskazane w przypadku stosowania sterowników przemysłowych)
- protokoły IEEE802.1Q VLAN & GVRP oraz Port-based VLAN umożliwiające w prosty wygodne planowanie i dzielenie sieci na mniejsze podsieci
- obsługa QoS-IEEE802.1p/1Q oraz TOS/DiffServ zwiększająca determinizm sieci (przesyłanie pakietów zgodnie z ich priorytetami)
- obsługa standardu RMON w celu wygodnego monitorowania i diagnozowania całej sieci Ethernet
- obsługa LACP, Port Trunking umożliwiająca elastyczne zwiększenie pasma sieci poprzez łączenie przepustowości poszczególnych portów ze sobą w jeden logiczny kanał
- IEEE 802.1X, https/SSL - zwiększone bezpieczeństwa sieci
- możliwość wprowadzenia dla poszczególnych portów obsługi ruchu tylko od urządzeń o określonym adresie MAC
- DHCP Client/Server – możliwość przyznawania określonych adresów IP urządzeniom sieciowym podłączonym do portów switcha
- Port mirroring - kopiowanie ruchu pomiędzy dwoma portami i przesyłanie go na inny port, funkcjonalność zastępująca funkcje hub’a, stosowana w przypadku potrzeby monitorowania komunikacji pomiędzy różnymi urządzeniami
- automatyczne powiadamianie o zajściu określonego zdarzenia poprzez przekaźnik alarmowy lub wiadomość e-mail
- prosta i przejrzysta konfiguracja poprzez stronę Web, konsolę Telnet/Serial, oprogramowanie Windows

Przystosowanie do pracy w trudnych warunkach:
- temperatura pracy od 0 do 60°C (lub od -40 do +75°C dla modelu rozszerzonego)
- wytrzymała aluminiowa obudowa klasy IP30, odporna na wstrząsy i wibracje
- redundantne wejście zasilania 12-45 VDC
- sztywny montaż na szynie DIN lub za pomocą śrub na płaskiej powierzchni po zastosowaniu uchwytów WK-46
