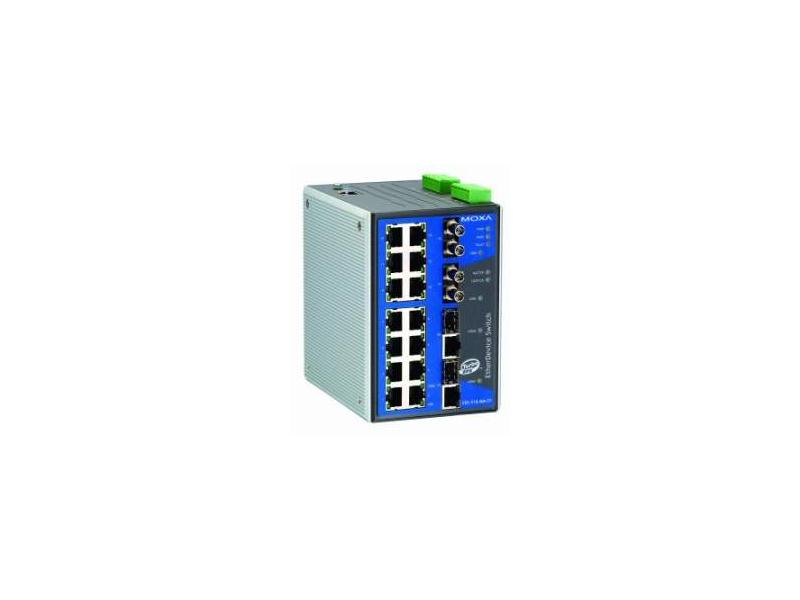

MOXA EDS-518A-MM-ST – gigabitowy switch przemysłowy do redundantnych sieci Ethernet

Ciągły wzrost liczby urządzeń oraz wymagań aplikacji korzystających z sieci Ethernet owocuje stale rosnącymi wymaganiami na prędkości transmisji. O ile w przypadku bezpośrednich połączeń do urządzeń końcowych, 10 lub 100Mbit/s są w zupełności satysfakcjonującymi wartościami, to w przypadku sieci szkieletowych lub sieci poprzez które przesyłanych jest dużo danych multimedialnych, takie prędkości mogą okazać się niewystarczające.

W przypadku takich sytuacji, z pomocą przychodzi nam firma Moxa oferująca całą gamę przemysłowych przełączników Ethernet z interfejsami do sieci 1000Mb/s. Jednym z nich jest model zarządzalnego switcha o symbolu: MOXA EDS-518A-MM-ST wyposażonego w:
- 2 porty gigabitowe combo: Ethernet 10/100/1000BaseT(X), RJ-45 oraz interfejsy do światłowodowych modułów gigabitowych SFP/mini-GBIC (port combo standardowo pracuje jako port na skrętkę, natomiast w momencie umieszczenia w nim modułu SFP, jako port światłowodowy), zasięg oraz rodzaj światłowodu w zależności od wybranego modułu (max 80km)
- 2 porty Ethernet 100BaseFX, światłowód wielomodowy, złącza ST, max zasięg 5km
- 14 portów Ethernet 10/100BaseT(X), RJ45

EDS-518A-MM-ST posiada zaimplementowany protokół Turbo Ring V2 opracowany przez firmę MOXA, dzięki któremu można w wygodny sposób zbudować redundantną oraz niezawodną sieć Ethernet w architekturach pierścienia (ang. ring) oraz połączonych pierścieni. W przypadku, gdy nastąpi przerwanie połączenia w pierścieniu, Moxa Turbo Ring V2 automatycznie rekonfiguruje sieć i zapewnia komunikację inną drogą. Protokół gwarantuje przejście na ścieżkę redundantną dla połączeń 100Mb/s w czasie poniżej 20 ms przy pełnym obciążeniu sieci i nawet 250 switchach w pierścieniu lub poniżej 50ms dla połączeń 1Gb/s, zapewniając tym samym nieprzerwaną i niezawodną komunikację w architekturach Ethernet.
Rozwiązanie to zalecane jest do wszystkich instalacji, gdzie kluczową sprawą jest pewność i niezawodność działania sieci Ethernet.

Ponadto w celu zwiększenia determinizmu i łatwości planowania sieci Ethernet przełącznik ten został wyposażony dodatkowo w obsługę:
- MOXA Turbo Ring V2 (redundantna, niezawodna sieć Ethernet) lub RSTP/STP (IEEE802.1W/D)
- IGMP Snooping oraz GMRP w celu filtrowania wiadomości multicast w sieci Ethernet (wskazane w przypadku stosowania sterowników przemysłowych)
- protokoły IEEE802.1Q VLAN oraz GVRP umożliwiające w prosty sposób planowanie sieci
- obsługa QoS-IEEE802.1p/1Q oraz TOS/DiffServ zwiększająca determinizm sieci
- obsługa 802.3ad, LACP umożliwiająca elastyczne zwiększenie pasma sieci
- IEEE802.1X oraz https/SSL zwiększające bezpieczeństwo sieci
- obsługa SNMP V1/V2c/V3 pozwalająca na wygodne i zintegrowane monitorowanie i zarządzanie całym systemem (m.in. poprzez oprogramowanie SCADA/HMI)
- RMON umożliwiający kontrolowanie stanu sieci
- zarządzanie pasmem pozwala uniknąć nieprzewidywalnych stanów w sieci
- obsługa ABC-01 (Automatic Backup Configurator)
- możliwość obsługi ruchu tylko od urządzeń o określonym adresie MAC
- Port mirroring (kopiowanie ruchu pomiędzy danymi portami i przesyłanie go na inny port) w celu łatwego monitorowania i usuwania błędów pracy innych urządzeń komunikacyjnych
- automatyczne powiadamianie o zajściu danego zdarzenia poprzez przekaźniki alarmowe, wiadomości e-mail, pułapki SNMP, Syslog’i lub przez system SNMP
- wejścia cyfrowe umożliwiające integrację z zewnętrznymi czujnikami i alarmami
- Line-swap fast recovery (Patented)
- wytrzymała obudowa klasy IP30, odporna na wstrząsy i wibracje
- montaż na szynie DIN lub na płaskiej powierzchni przy zastosowaniu WK-46
- wysyłanie wiadomości ping w celu sprawdzenia integralności sieci
- redundantne wejście zasilania 12-45 VDC zabezpieczające przed awariami
