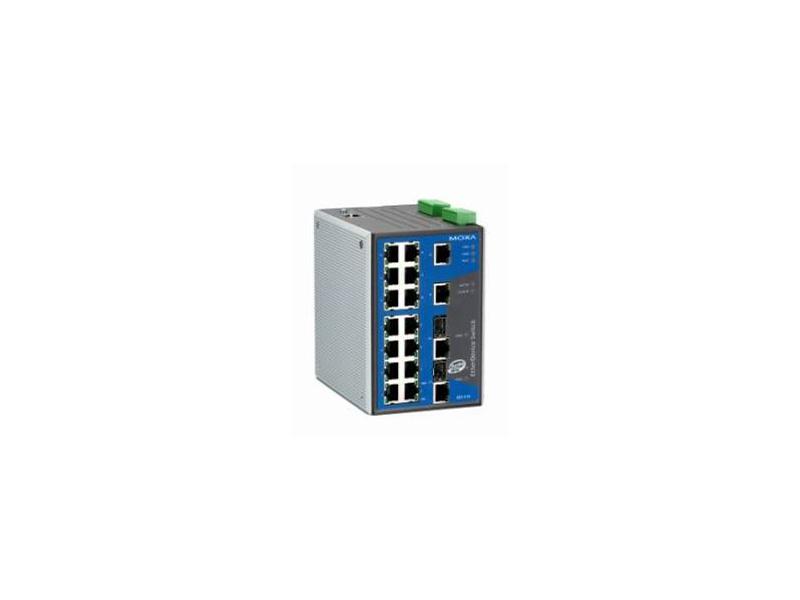

MOXA EDS-518A-T – zarządzalny switch przemysłowy (16x100Mb/x, 2x1Gb/s (SFP/RJ45), -40…+75°C)

Jedną z ciekawszych serii przełączników firmy MOXA, producenta urządzeń do przemysłowych sieci Ethernet o wieloletniej tradycji i doświadczeniu, jest rodzina EDS-518A. Switche te zostały wyposażone w następujący zestaw portów sieciowych:
- 16 portów Ethernet 10/100BaseT(X), RJ45 (lub 14 portów 10/100BaseT(X), RJ45 oraz 2 porty światłowodowe 100BaseFX)
- 2 porty 1Gb/s combo (RJ45 / interfejs SFP/mini-GBIC)

O ile porty Fast Ethernet stanowią rozwiązanie typowe dla obecnych urządzeń sieciowych, to ciekawą cechą tego modelu są porty gigabitowe, występujące w formie combo. Oznacza to, że dany port 1Gb/s został wyposażony w dwa interfejsy: gniazdo RJ45 oraz interfejs do modułów SFP/mini-GBIC. W momencie podłączenia kabla do gniazda RJ45, port ten transmituje dane poprzez skrętkę. Jeśli jednak potrzebowalibyśmy wysłać dane poprzez światłowód (np. z powodu wymaganego większego zasięgu lub zakłóceń elektromagnetycznych w okolicy), wystarczy w drugim interfejsie umieścić moduł SFP/mini-GBIC. W tym momencie, w trybie hot-swap, switch wykryje możliwość transmisji danych poprzez światłowód i automatycznie przełączy cały ruch z tego portu na transmisję poprzez medium światłowodu. Zastosowanie jako interfejsu światłowodowego modułów SFP/mini-GBIC stanowi bardzo wygodne rozwiązanie, gdyż dzięki temu można zamontować różne moduły SFP/mini-GBIC, z czego każdy z nich może być przeznaczony do współpracy z innym typem światłowodu. Oznacza to, że jeden switch może jednocześnie transmitować dane na różne odległości poprzez różne typy światłowodów.

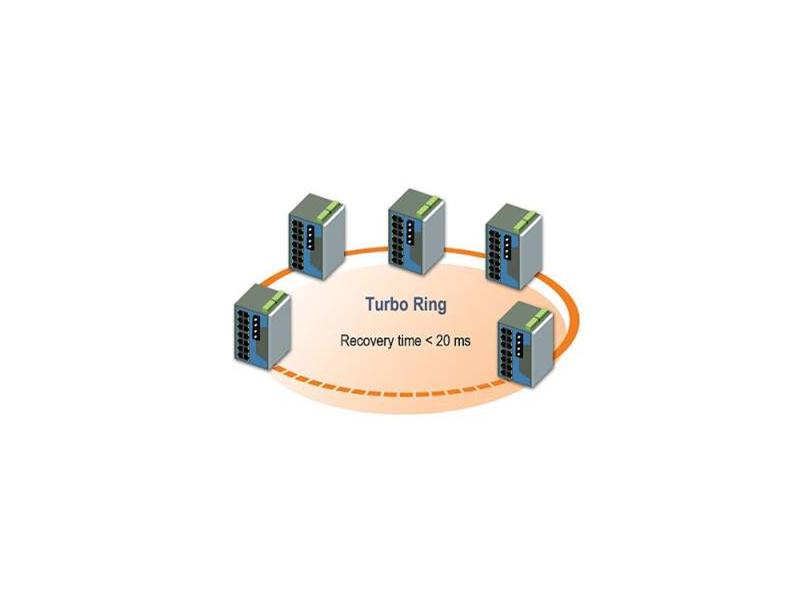

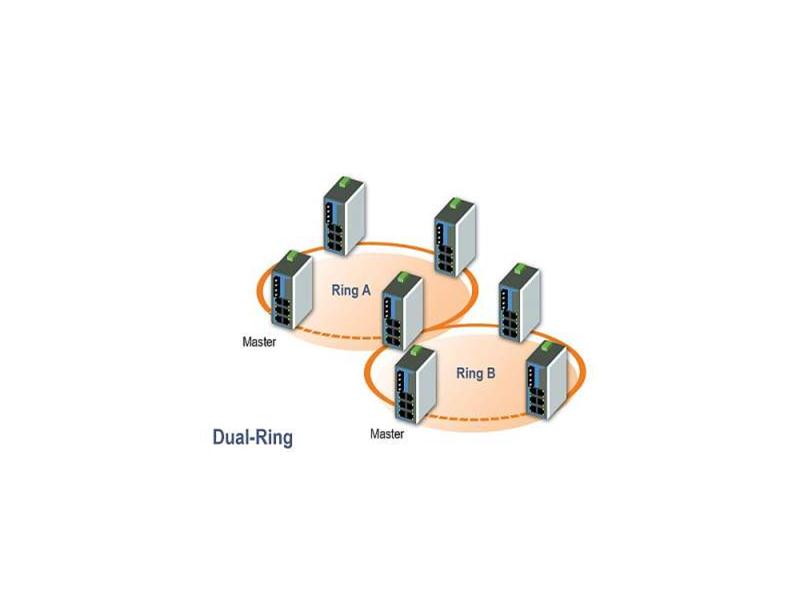

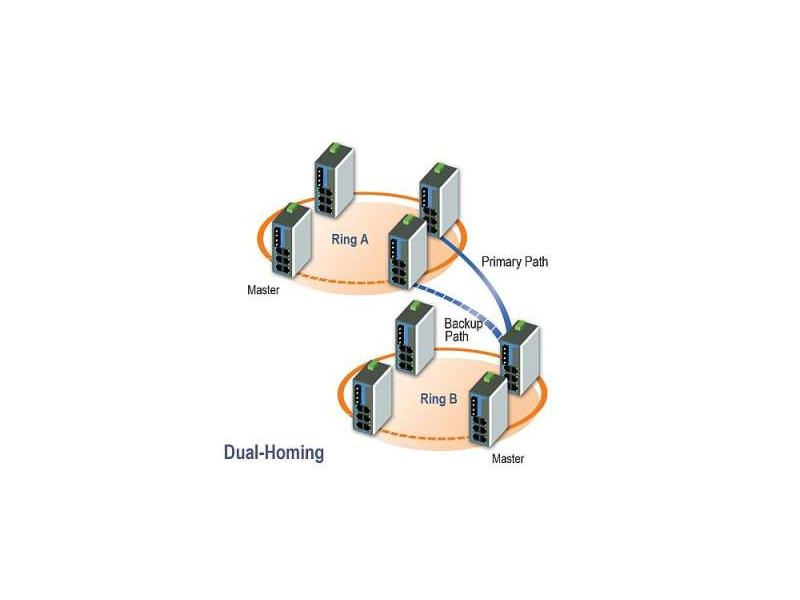

Duża zaleta przemysłowych switchy MOXA EDS-518 to również zaimplementowane protokóły redundantnych sieci Ethernet: RSTP/STP (IEEE802.1W/D) lub specjalny protokół MOXA Turbo Ring V1/V2 przeznaczony do systemów wymagających natychmiastowego przełączania w przypadku wystąpienia awarii. Nowa wersja Turbo Ring, oznaczona symbolem V2, pozwala na zbudowanie sieci w topologii pierścienia lub połączonych pierścieni (możliwe różne sposoby łączenia w zależności od wymagań instalacji), natomiast w przypadku zerwania połączenia gwarantuje przejście na ścieżkę redundantną dla połączeń 100Mb/s w czasie poniżej 20ms przy 250 switchach w pierścieniu i pełnym obciążeniu łączy lub dla połączeń 1Gb/s w czasie poniżej 50ms. Protokół ten zalecany jest do wszystkich instalacji, gdzie kluczową sprawą jest pewność i niezawodność działania sieci Ethernet np. sieci szkieletowe, sieci zapewniające komunikację z newralgicznymi punktami systemu.

Krótka charakterystyka modelu EDS-518A-T:

Interfejsy:
- 2 porty 1Gb/s combo: port RJ45 lub SFP/mini-GBIC (gigabitowe moduły do przesyłania danych Ethernet poprzez światłowód, dwa niezależne interfejsy umożliwiają zastosowanie dwóch różnych modułów, co oznacza że dany przełącznik będzie mógł transmitować dane poprzez różne typy światłowodów na różne odległości; możliwość wykorzystania tych portów do tworzenia redundantnej sieci Ethernet)
- 16 portów Ethernet 10/100BaseT(X) (Full/Half Duplex, MDI/MDI-X auto sensing, złącza RJ45)
- 2 wejścia cyfrowe (DI), 2 przekaźniki alarmowe (DO)
- konsola RS-232 (RJ-45)
- 2x wejście zasilania 12-45 VDC (redundancja)

Funkcjonalność switcha:
- Moxa Turbo Ring V2 (redundantna, niezawodna sieć w architekturze pierścienia o max czasie rekonfiguracji 20 ms lub 50 ms przy pełnym obciążeniu i bardzo wygodnej konfiguracji) lub RSTP-STP (IEEE802.1W/D)

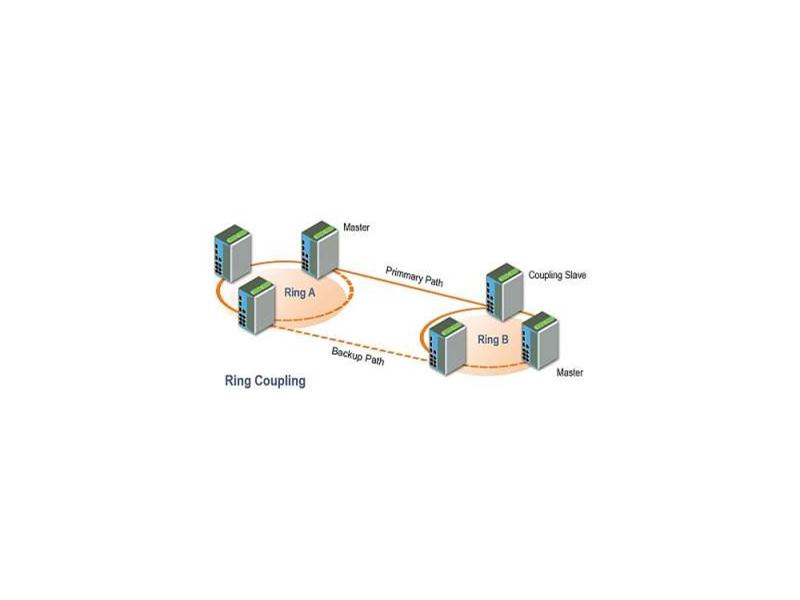

- Moxa Turbo Ring Coupling (redundantne łączenie ze sobą wielu pierścieni Moxa Turbo Ring)
- obsługa SNMP V1/V2c/V3 pozwalająca na wygodną i zintegrowaną z innymi urządzeniami w systemie administrację całym projektem (m.in. poprzez oprogramowanie SCADA/HMI przy wykorzystaniu EDS-SNMP OPC Server)
- IGMP Snooping oraz GMRP umożliwiające filtrowanie wiadomości multicast w sieci Ethernet (wskazane w przypadku stosowania sterowników przemysłowych)
- protokoły IEEE802.1Q VLAN & GVRP oraz Port-based VLAN umożliwiające w prosty wygodne planowanie i dzielenie sieci na mniejsze podsieci
- obsługa QoS-IEEE802.1p/1Q oraz TOS/DiffServ zwiększająca determinizm sieci (przesyłanie pakietów zgodnie z ich priorytetami)
- obsługa standardu RMON w celu wygodnego monitorowania i diagnozowania całej sieci Ethernet
- obsługa LACP, Port Trunking umożliwiająca elastyczne zwiększenie pasma sieci poprzez łączenie przepustowości poszczególnych portów ze sobą w jeden logiczny kanał
- IEEE 802.1X, https/SSL - zwiększone bezpieczeństwa sieci
- możliwość wprowadzenia dla poszczególnych portów obsługi ruchu tylko od urządzeń o określonym adresie MAC
- DHCP Client/Server – możliwość przyznawania określonych adresów IP urządzeniom sieciowym podłączonym do portów switcha
- Port mirroring - kopiowanie ruchu pomiędzy dwoma portami i przesyłanie go na inny port, funkcjonalność zastępująca funkcje hub’a, stosowana w przypadku potrzeby monitorowania komunikacji pomiędzy różnymi urządzeniami
- automatyczne powiadamianie o zajściu określonego zdarzenia poprzez przekaźnik alarmowy, wiadomość e-mail, Syslogi lub pułapki SNMP
- prosta i przejrzysta konfiguracja poprzez stronę Web, konsolę Telnet/Serial, oprogramowanie Windows

Warunki pracy oraz montaż:
- temperatura pracy od -40 do +75°C
- wytrzymała aluminiowa obudowa klasy IP30, odporna na wstrząsy i wibracje
- bez wentylatorowa budowa zwiększająca czas bezawaryjnej pracy
- montaż na szynie DIN lub za pomocą śrub przy zastosowaniu WK-46
