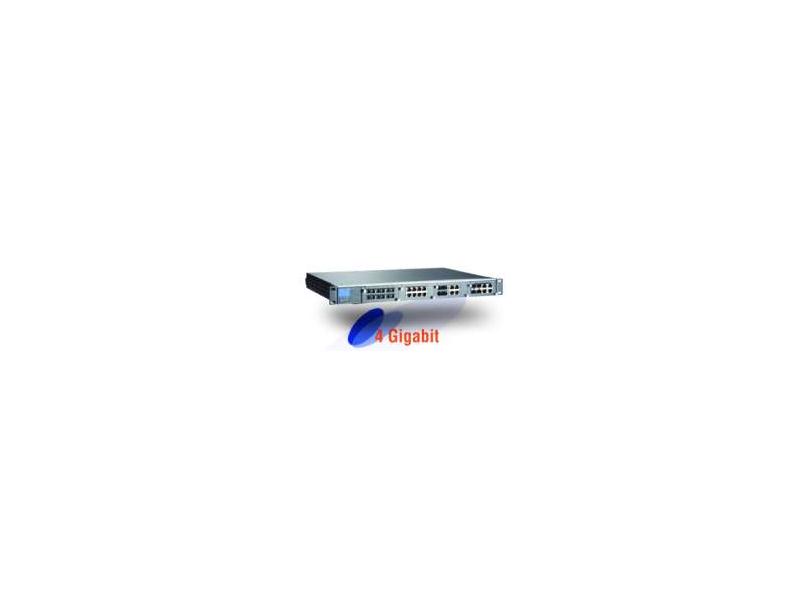

MOXA PT-7728-F-HV-HV switch przemysłowy zgodny z IEC61850, ELMARK Automatyka

PT-7728-F-HV-HV, tak jak wszystkie urządzenia serii Power Trans, dedykowane jest do pracy w ciężkich warunkach w systemach energetyki, kolejowych oraz kontroli ruchu. Potwierdza to zgodność z wieloma normami i standardami (m.in. IEC 61850-3, IEEE 1613, NEMA TS2, EN50121-4, EN50155).

Urządzenie obejmuje tzw. bazę oraz moduły (seria PM-7200), które można dobierać w zależności od potrzeby. Trzy sloty pozwalają na montaż portów 10/100 Mb/sek. (maksymalnie do 24 sztuk) oraz jeden slot na porty 1 Gb/sek (maksymalnie 4 sztuki). W tym typie urządzenia instalacja modułów odbywa się na panelu przednim. Istnieje oczywiści wersja do montażu na patelu tylnim (-R w nazwie).
Urządzenie można zasilać szeroką gamą napięć (110/220 VDC/VAC), a także zasilać z dwóch niezależnych źródeł. Ponadto zakres tolerancji napięć jest bardzo duży (przykładowo dla 220 VAC jest to od 85 do 264 VAC). Obudowa posiada stopień ochrony IP30 i umożliwia montaż w szafie typu Rack 19". Urządzenia nie posiadają ruchomych elementów (brak jakichkolwiek wentylatorów), dzięki czemu udało się wydłużyć średni czas bezawaryjnej pracy (MTBF). Możliwa jest praca w bardzo szerokim zakresie temperatur otoczenia (od -40°C do 85°C).
Całą serię urządzeń można bardzo łatwo konfigurować za pomocą przeglądarki Web, usługi telnet bądź konsoli portu szeregowego (RS232). Dodatkową niezawodność komunikacji zapewnia technologia Moxa Turbo Ring (protokół sieci redundantnej o architekturze pierścienia). Protokół ten rekonfiguruje sieć i przełącza komunikację na ścieżkę redundantną w przypadku przerwania połączenia w pierścieniu (gwarantowany czas przełączenia poniżej 300 ms, nawet przy pełnym obciążeniu sieci). Nowsza wersja tego protokołu - Moxa Turbo Ring V2 zapewnia czas przełączenia poniżej 20ms przy prędkości 100 Mb/sek. oraz poniżej 50 ms przy 1 Gb/sek., bez względu na obciążenie sieci. Istnieje możliwość budowy sieci redundantnej opartej o wiele różnych topologii (np. podwójny pierścień), dzięki czemu można zminimalizować ilość wykorzystywanych przewodów. Urządzenia obsługują również protokół RSTP (znacznie szybszy niż STP, umożliwia rekonfigurację sieci w topologii drzewa w przypadku wystąpienia awarii) oraz priorytezację pakietów z wykorzystaniem QoS dzięki czemu zwiększa się determinizm sieci.
Obsługa protokołów IGMP Snooping i GMRP zapewnia filtrowanie ruchu typu multicast pochodzącego np. od sterowników przemysłowych. Dzięki temu ruch multicast kierowany jest tylko wybranymi łączami, blokowany wszędzie tam, gdzie punkty docelowe są nieosiągalne. Standardowe switche rozsiewają ruch multicast po całej sieci, niepotrzebnie ją obciążając). Obsługiwany jest również protokół SNMP v1/v2c/v3. Dodatkową funkcjonalność zapewnia opcja Port Trunking (umożliwia "scalenie" kilku fizycznych połączeń między dwoma urządzeniami w jedno logiczne zwiększając przepustowość nawet do 800 Mb/sek - w przypadku połączenia 8 portów 100 Mb/sek każdy). Funkcja Port Mirroring umożliwia z kolei dokładne monitorowanie ruchu między dwoma urządzeniami poprzez "kopiowanie" tego ruchu na inny port. Seria urządzeń PT-7728 umożliwia budowanie sieci wirtualnych (Port-based VLAN lub zgodnych z IEEE 802.1Q). Dokładny opis wszystkich obsługiwanych technologii znaleźć można na stronie internetowej producenta. Urządzenia objęte są pięcioletnią gwarancją producenta.

Jak widać PT-7728-F-HV-HV został zaprojektowany do pracy w różnorodnych warunkach. Prosta konfiguracja, wysoka funkcjonalność oraz możliwość tworzenia za pomocą tych urządzeń różnorodnych sieci redundantnych sprawia, że doskonale nadają się wszędzie tam, gdzie liczy się pewność i niezawodność sieci ethernet. Producent udziela na sprzęt bardzo długiej 5-letniej gwarancji. My jako dystrybutor udzielamy gwarancji odpowiednio na 2 i 3 lata.
