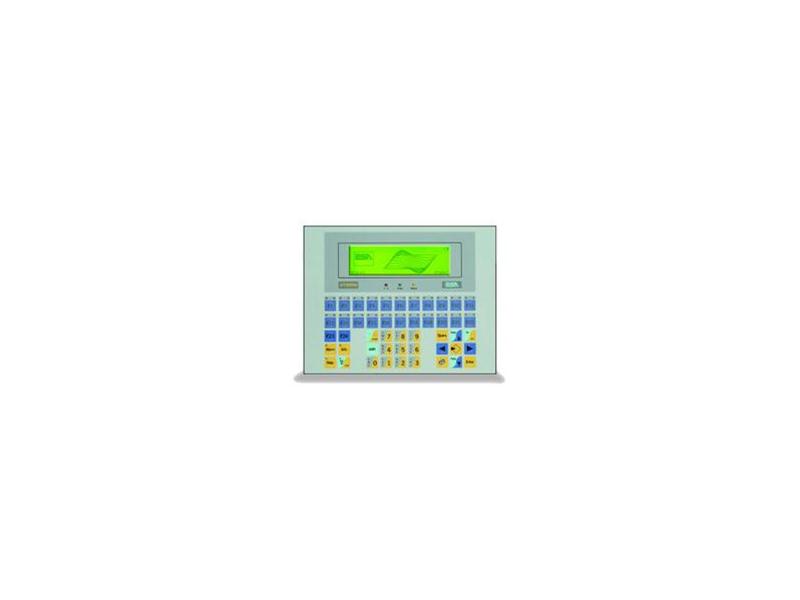

Najmniejszy terminal graficzny VT300W firmy ESA elettronica

Najmniejszy terminal graficzny firmy ESA to model VT300W. Wyposażony został w monochromatyczny wyświetlacz o rozdzielczości 240x64 piksele, pamięć 192kB + 384kB dla projektu teksty + grafika, pamięć receptur 128kb, możliwość zastosowania karty pamięci jako backup 4MB, dodatkowy port RS232 oraz zegar czasu rzeczywistego. Terminal może obsługiwać do 1024 stron graficznych oraz 32 zmiennych w ramach pojedynczej strony. VT300 ma możliwość rejestracji stanów alarmowych z czasem ich wystąpienia oraz powiadamiania operatorów sygnałem dźwiękowych z wbudowanego buczka. 24 programowalne klawisze funkcyjne z dwoma diodami LED dla każdego z nich, zapewniają dużą swobodę bezpośredniego dostępu do wyświetlanych stron oraz sterowania urządzeniami obiektowymi.

DANE TECHNICZNE:
Typ terminala
VT300W
Rodzaj
Graficzny LCD monochromatyczny STN
Podświetlenie
LED
Rozdzielczość wyświetlacza w pikselach (w calach) 240 x 64
Linie x Znaki 8x40 / 4x20 / 2x10
Rozmiar wyświetlacza (mm) 132 x 39
Matryca znaku (piksele) 6x8 / 12x16 / 24x32
Rozmiary znaku (mm) 3,2 x 4,2
Regulacja kontrastu Programowa
Zestaw znaków Programowalny / czcionki TTF Windows®
Pamięć użytkownika
Dla projektu (teksty+grafika) (bajty) 192k + 384k
Dla danych (bajty)(1) 128k
Karta pamięci jako backup / Rozszerzenie 4 MB
Interfejsy
Port szeregowy MSP (DB25 F) RS232 / 422 / 485 / TTY 20 mA
Port szeregowy ASP (DB15 F) RS232 / RS485
Port równoległy LPT (DB25 F) Centronics
Złącze dla dodatkowej klawiatury Tak
Sieć
Wbudowana (jako opcja) CAN
Opcjonalna(2) Profibus-DP, Interbus-S, CAN
ESA-Net Serwer, Klient
Wymiary
Zewnętrzne (SxWxG) (mm) 252x196x60
Otwór montażowy (SxWxG) (mm) 232x178
Dane techniczne
Zasilanie/Pobór mocy (24 VDC) 18...32 VDC / 11 W
Stopień ochrony IP 65 od czoła
Temperatura pracy 0...+50°C
Temperatura przechowywania -20...+60°C
Wilgotność (bez kondensacji) < 85 %
Waga (kg) 1,5
Certyfikaty CE, NEMA 12, cULus
Główne cechy
Języki 8
Ilość haseł/Hasła bitowe 10 / 8 bitów
Ilość ekranów/zmiennych na ekranie 1024 / 32
Format zmiennych DEC, HEX, BIN, BCD, ASCII, FLOATING POINT
Teksty dynamiczne/Listy bitmap Zależnie od rozmiarów pamięci dla projektu
Alarmy ISA/Komunikaty 1024 / 1024
Pomoc (ekrany/komunikaty/alarmy) 1024 / 1024 / 1024
Historia alarmów 256
Receptury (ilość/zmienne na recepturę) 1024/256
Wykresy (pamięć/ilość) 512/240
Pipeline’y (ilość/całkowita ilość bajtów) 64 / 512
Makra (ilość/rozkazy na makro) 1024 / 16
Strony wydruku (ilość/pola na stronę) 1024/128
Operacje automatyczne 16
Timer’y (podstawa czasu 100 ms) 16
Równania matematyczne 32
Ilość wykresów słupkowych na ekranie 24
Ilość wskaźników, potencjometrów, aktywatorów na ekranie 32
Formaty plików graficznych BMP, JPEG, TIFF, PSD, WMF, PNG, EPS, ECC...
Klawiatura
Operacyjna / funkcyjna / alfanumeryczna 14 / 24 / 11
