Powrót do listy produktów Ostatnia aktualizacja: 2024-02-20
Napędy liniowe paskowe DSZ Bahr

Podwójne liniowe prowadnice szynowe DSZ z napędem paska zębatego HTD

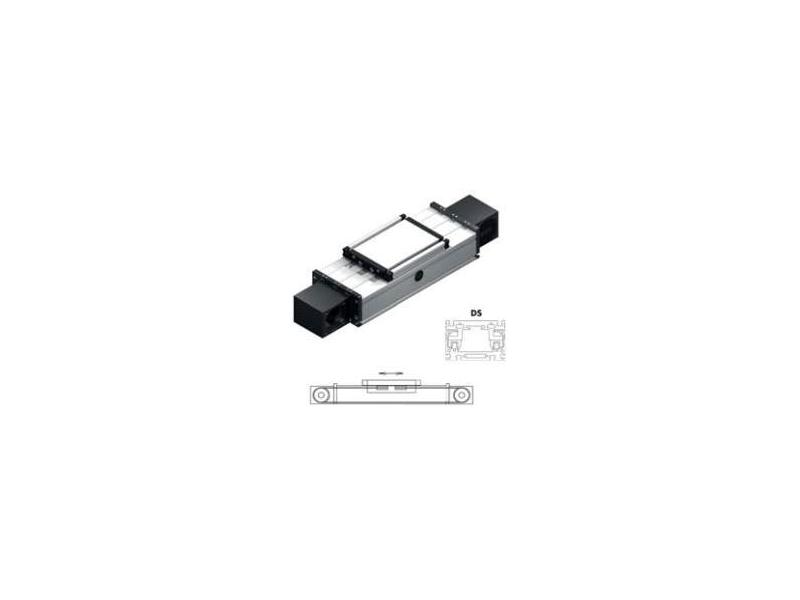

Napędy liniowe DSZ na pasku zębatym i podwójną prowadnicą szynową wózka
Producent:
BAHR Modultechnik, Bahr

3 grupy wielkości profili aluminiowych 120×60, 160×80 i 200×100. Wewnętrzna, podwójna liniowa prowadnica szynowa wózka z napędem paskowym HTD. Max. siła posuwu 4,0 kN. Max. obciążenie wózka 2060 kg. Max. prędkość liniowa 5,0 m/s. Precyzja pozycjonowania ±0,1mm. Wykonanie bryzgoszczelne i kurzoszczelne. Napęd liniowy idealny do aplikacji aseptycznych, higienicznych i sterylnie czystych. Do stosowania w pomieszczeniach czystych o klasie czystości 1.000 (odpowiadającej amerykańskiej normie Fed. 209 E). Opcjonalne wykonanie antykorozyjne.

Właściwości napędów liniowych DSZ z paskiem zębatym:

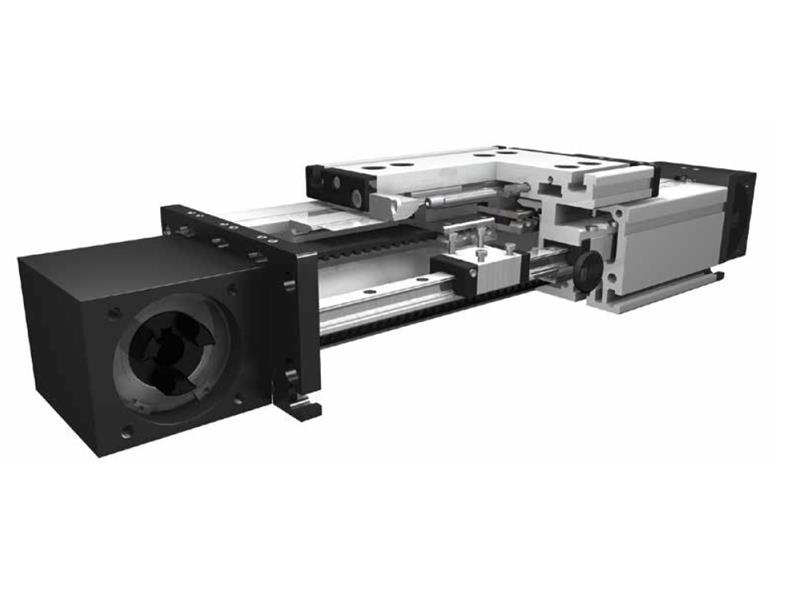

  • Moduł liniowy składa się z prostokątnego profilu aluminiowego z dwoma zintegrowanymi wewnątrz prowadnicami szynowymi.
  • Wózek poruszany jest za pomocą napędu pasowego.
  • Każdy standardowy bloczek posiada jeden zaczep sprzęgający z jednej strony.
  • Napięcie pasa można regulować za pomocą prostego urządzenia do regulacji śruby w wózku.
  • Napęd liniowy DSZ może być również używane do symetrycznej regulacji dwóch lub więcej jednostek liniowych pracujących równolegle.
  • Otwory w korpusie prowadnicy są uszczelnione 3 opaskami ze stali nierdzewnej w celu ochrony prowadnicy przed bryzgami wody i kurzem.
  • Alternatywnie może być również dostarczony bez opasek ochronnych.
  • Dzięki tej serii można realizować wieloczęściowe zmontowane jednostki o długich skokach.
  • Pozycja montażu: Zgodnie z wymaganiami.
  • Maksymalna długość jenegeo profilu 6000 mm bez połączeń.
  • Montaż wózka: za pomocą rowków teowych.
  • Montaż urządzenia: za pomocą rowków teowych i zestawów montażowych. Oś liniową można łączyć z dowolnym profilem rowka teowego.
  • Typ paska: HTD ze wzmocnieniem stalowym, brak luzów przy zmianie kierunku,
  • powtarzalność ± 0,1 mm.
  • Wspornik wózka: W wersji standardowej wózek porusza się na 4 wózkach, które mogą być serwisowane na centralnym stanowisku serwisowym.
  • Przy dłuższych wózkach można zwiększyć liczbę wózków prowadzących.

Wykonania opcjonalne napędu liniowego DSZ:

  • wydłużony wózek
  • powójny wózek
  • wzmocniony wózek
  • podwyższona ochrona antykorozyjna
  • osłona mieszkowa prowadnicy

Akcesoria napędów liniowych z paskiem zębatym:

  • adapter silnika, przekładni
  • sprzęgło kłowe ROTEX
  • profile montażowe
  • uchwyty montażowe czujników indukcyjnych, krańcówek
  • płyta montażowa
  • wpusty przesuwne (nakrętki teowe) wózka, profilu aluminiowego
  • przekładnie planetarne
  • przekładnie kątowe
  • wał dystansowy do synchronizacji równoległej dwóch paskowych napędów liniowych
  • prowadniki kablowe

Więcej informacji na naszej stronie internetowej www.demero.pl lub bezpośrednio pod numerem telefonu +48-605-242-283
