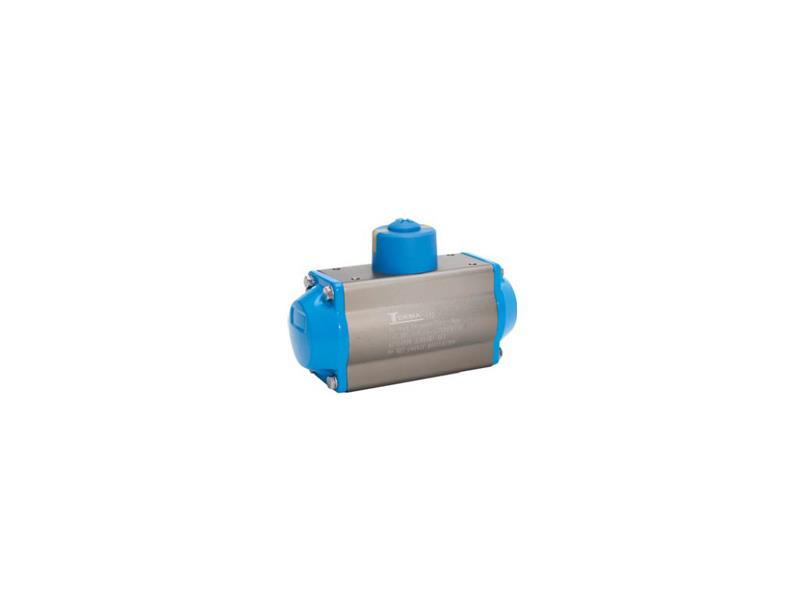

Napędy pneumatyczne obrotowe podwójnego działania

Seria DA: napędy podwójnego działania

Seria SR: napędy pojedynczego działania

Opis produktu

Napędy obrotowe pneumatyczne zostały wykonane w sposób umożliwiający zastosowanie ich w szerokim zakresie aplikacji przemysłowych. Przede wszystkim w procesach automatyzacji uruchamiania elementów armatury przemysłowej z kątem nastawnym 90° takich jak przepustnice czy zawory kulowe dwu i trzy drożne. Mogą być również stosowane w aplikacjach wymagających ruchu obrotowego 180°. Napędy obrotowe są stosowane jako napędy regulacyjne bądź na zasadzie otwórz/zamknij.

W wersji napędu podwójnego działania element armatury jest uruchamiany poprzez zasilanie napędu sprężonym powietrzem.

W wersji napędu pojedynczego działania występują dwie opcje: sprężyna otwiera bądź zamyka.

W sytuacji zaniku zasilania sprężonym powietrzem położenie napędu powraca do bezpiecznej pozycji.

Schemat budowy napędu obrotowego

1
pokrywa

2
pokrywa

3
obudowa

4
tok

5
wał załączający

6
łożysko

7
pierścień typu oring

8
pierścień typu oring

9
pierścień typu oring

10
pierścień typu oring

11
pierścień typu oring

12
śruba

13
taśma prowadnicza tłoka

14
pierścień typu oring

15
pierścień typu oring

16
taśma prowadnicza tłoka

17
pierścień typu oring

18
pierścień typu oring

19
pierśień typu oring

20
śruba

21
śruba

22
podkładka

23
podkładka

24
śruba

25
tuleja

26
spężyna

27
główka wału

28
śruba
