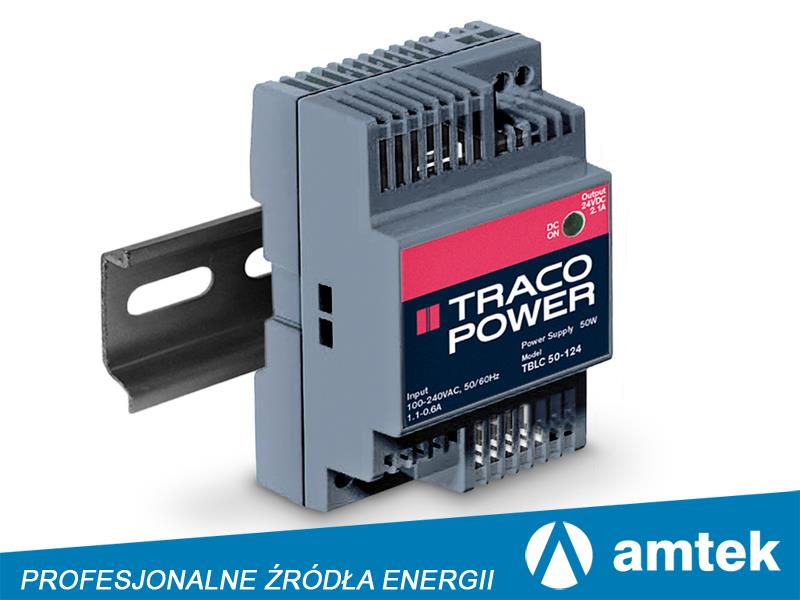

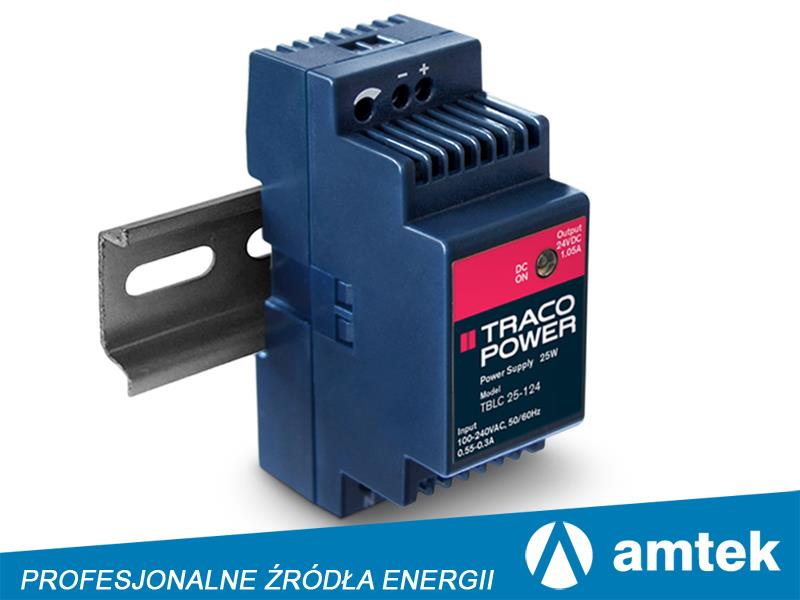

Seria TBLC, do montażu na szynie DIN z regulacją napięcia wyjściowego
- Producent:
- Traco
Zasilacz impulsowy przystosowany do montażu na szynie DIN, przeznaczony do zastosowań przemysłowych i oraz zasilania systemów automatyki budynkowej. Niski profil obudowa o głębokości 55mm nadaje się do montażu w płytkich szafach stosowanych w budownictwie mieszkalnym.
Zasilacze serii TBLC charakteryzują się wysoką sprawnością (do 90%) i niskim poborem mocy w stanie nieobciążonym, który dla urządzeń o mocach do 50W wynosi 0,3 W, a urządzenia o mocy od 75 – 90W pobierają jedynie 0,5W, co jest zgodne z wymaganiami dotyczącymi mocy i efektywności standardu ECO. Posiadają również bardzo krótki czas rozruchu – do 1 sekundy oraz czas podtrzymania minimum 60 ms (przy 230 VAC).
Kolejną cechą charakterystyczną tej serii jest możliwość regulacji napięcia po stronie DC, umożliwiając precyzyjne ustawienie napięcia wyjściowego w szerokim zakresie:
- modele 5 VDC: 5,0 - 5,5 VDC;
- modele 12 VDC: 12,0 - 16,0 VDC;
- modele 24 VDC: 24,0 - 28,0 VDC.
Uwaga!
Korzystając z tej funkcji należy pamiętać, że moc wyjściowa musi być utrzymywana w wartości nominalnej. Oznacza to, że prąd znamionowy wyjściowy należy zmniejszyć w zależności od wzrostu napięcia wyjściowego.
Zabezpieczenia obwodów wyjściowych
- Ograniczenie prądowe (obciążenie ciągłe): 105-130% wartości nominalnej prądu wyjściowego;
- Ograniczenie prądu zwarciowego: 70-200% wartości nominalnej, tzw. foldback;
- Ochrona przepięciowa wyjścia - 150% wartości nominalnej napięcia wyjściowego.
Dodatkowo, stan gotowości dla napięcia wyjściowego > 95%, sygnalizowany jest diodą LED.

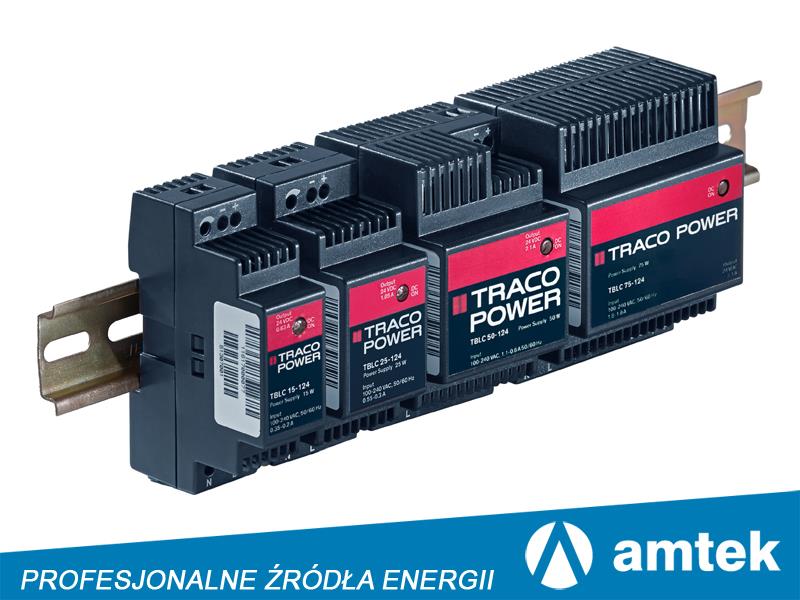

Seria TBLC to 15 modeli zasilaczy o mocach od 6W do 90W obsługujących napięcia wyjściowe 5V, 12V, 24V.
Zasilacze te przeznaczone są do łączenia urządzeń klasy II, więc nie jest konieczne podłączenie uziemienia.
Dodatkowe informacje techniczne
- Parametry napięcia wejściowego: 100 – 240 VAC; 50/60 Hz
- prąd upływu: maksymalnie 0.25 mA
- Temperatura pracy: –25°C to +70°C przy współczynniku obniżenia dla +55stC: 2.5%/K
- Możliwa wysokość pracy: do 4800 m n.p.m.
- Odporność na przebicie galwaniczne: 3000 VAC (4242 VDC)
- Klasa bezpieczeństwa: klasa II
- Klasa szczelności: IP 20 (IEC/EN 60529)
- Materiał obudowy: tworzywo sztuczne samogasnące, typ V2
- System montażowy: listwa DIN, według normy EN 50022-35x15/7.5
