NRH271 i NRH272 - bezdotykowy, obrotowy czujnik położenia

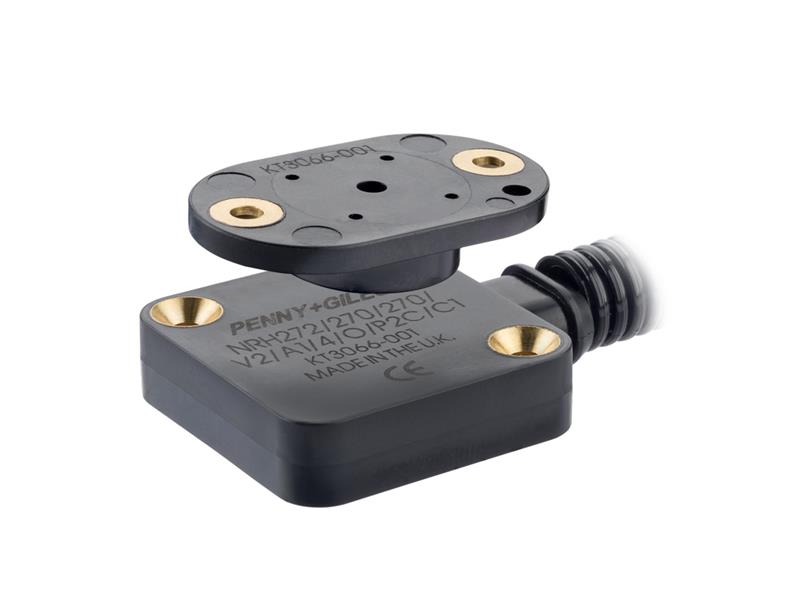

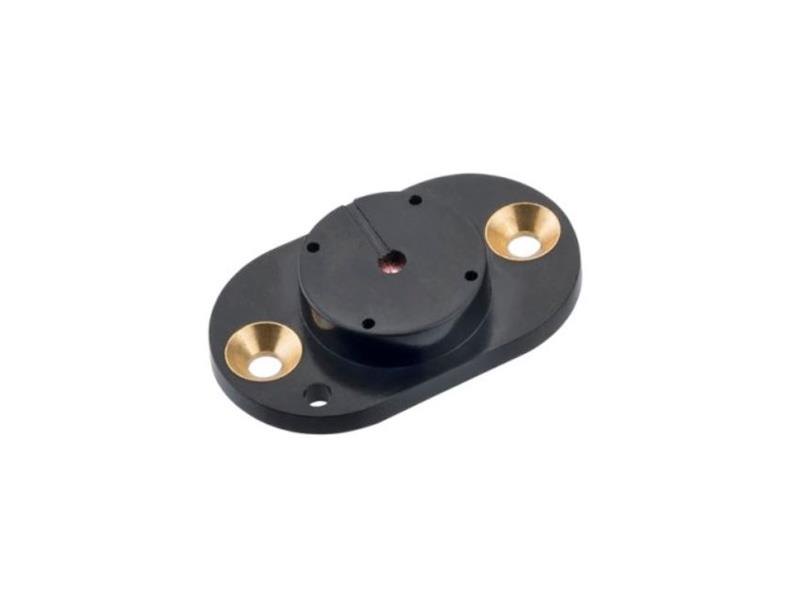

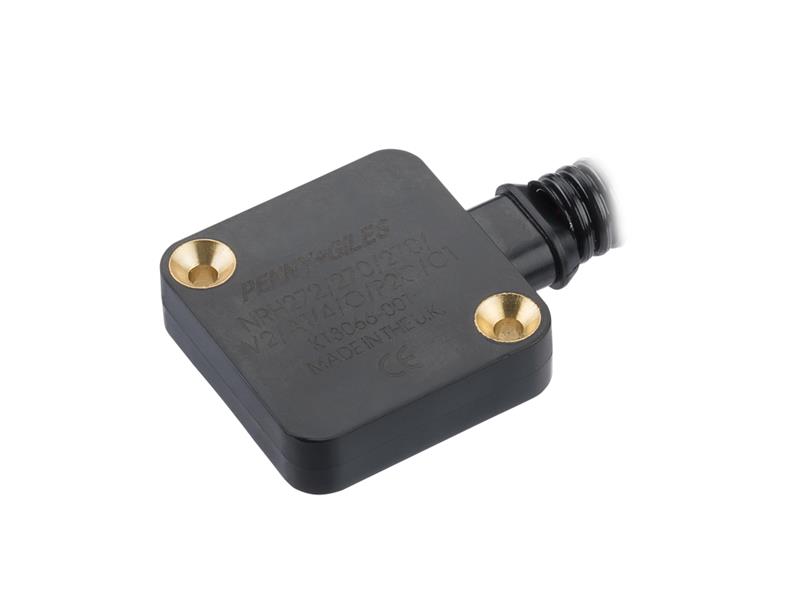

NRH271 i NRH272 to rodzina bezdotykowych, obrotowych czujników położenia. Wszystkie warianty wykorzystują sprawdzoną technologię efektu Halla i są umieszczone w niskoprofilowej (9,5 mm) obudowie o kompaktowych wymiarach (36 x 35 mm). Magnes może być dostarczony w wygodnym nośniku, umieszczony w śrubie, jako wtyczka lub luzem. NRH271 posiada pojedyncze wyjście, natomiast NRH272 posiada drugie, redundantne wyjście. Dodatkowo, NRH272 zawiera dwa całkowicie niezależne obwody pomiarowe, każdy z własnym zasilaniem. Ponadto oba czujniki posiadają funkcję diagnostyczną. Opcje połączeń: AMP Superseal, złącza Deutsch DT04 lub proste przewody do zakończenia przez klienta.

Technologia: efekt Halla
Wyjście: analogowe lub PWM
Wyjście analogowe: 0,5-4,5Vdc lub 0,2-4,8Vdc
Napięcie zasilania: 5V lub 9-30V
Częstotliwość PWM: 244Hz, 500Hz lub 1kHz ±20%
Zakres pomiaru: 20-360° w odstępach co 1°
Temperatura pracy: -40°C do 140°C
Liniowość: ±0.4%
Oczekiwana żywotność: nieograniczona
Uszczelnienie: IP67, IP68 lub IP69K

Specyfikacja może się różnić w zależności od konfiguracji czujnika.
