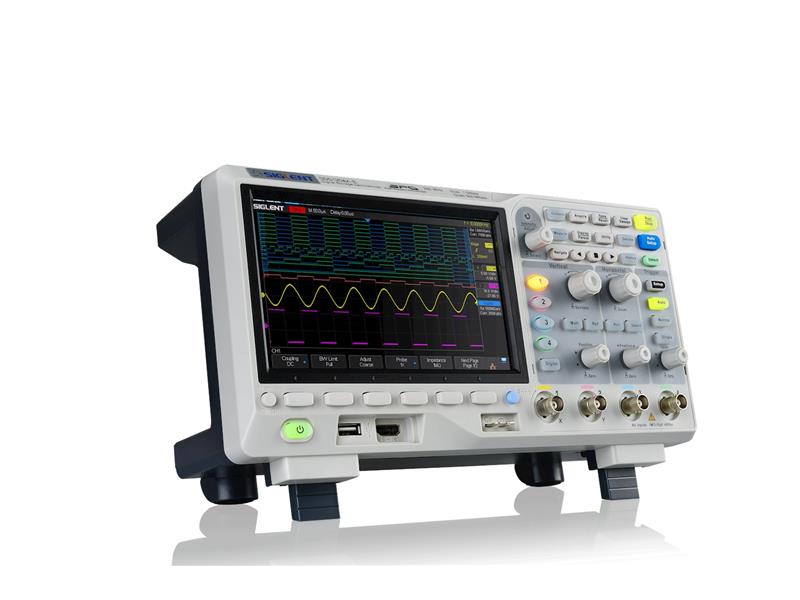

Oscyloskopy Siglent Seria SDS1000X-E
SDS1000X-E
Producent:
Siglent
Numer katalogowy:
SDS1000X-E

Profesjonalna instrukcja obsługi w języku polskim.

(oscyloskopy w technologii SPO do 200MHz, 1GSa/a, bufor pamięci 14Mpts, ekran 800x640 pikseli)


Wstęp

Nowa seria oscyloskopów Super Phosphor SDS1000X-E charakteryzuje się dwoma lub czterema kanałami. Dwukanałowy model jest dostępny z analogowym pasmem 200MHz, posiada jeden przetwornik ADC o maksymalnej szybkości próbkowania 1 GSa/s oraz jeden moduł pamięci zapewniający bufor o długości rekordu 14Mpts (ilość zapamiętywanych punktów przebiegu). Wersja czterokanałowa jest oferowana w modelach 100MHz i 200MHz, które zawierają dwa moduły przetwornika 1GSa/s ADC oraz dwa moduły pamięci 14Mpts.

Gdy używane są wszystkie kanały, wtedy każdy kanał ma szybkość próbkowania 500 MSa/s i standardową długość bufora 7Mpts. Gdy tylko jeden kanał przypadający na przetwornik ADC jest aktywny, wtedy maksymalna szybkość próbkowania wnosi 1 GSa/s i maksymalna długość rekordu bufora pamięci wynosi 14Mpts. Dla łatwości użytkowania, najpopularniejsze funkcje są dostępne bezpośrednio z panelu czołowego.

Seria SDS1000X-E wykorzystuje nową generację technologii SPO (Super-Phosphor Oscilloscope), która zapewnia doskonałą wierność sygnału oraz wydajność. Szum sygnału jest również niższy niż w innych podobnych produktach. Posiada czułość odchylania pionowego 500µV/działkę, innowacyjny system wyzwalania cyfrowego o wysokiej czułości i niską fluktuację oraz szybkość przechwytywania 400 000 ramek/sek. (tryb sekwencyjny). SDS1000X-E wykorzystuje funkcję stopniowania jaskrawości przebiegu z 256 poziomami lub zróżnicowaną temperaturą barwową, cechy te nie są spotykane w innych modelach podobnej klasy.

Najnowsze oscyloskopy Siglenta oferują rozbudowaną obsługę trybów wyzwalania zawierającą wyzwalanie magistral szeregowych. Dekodowanie magistrali szeregowych dla typów IIC, SPI, UART, CAN, LIN.

Modele X-E posiadają również historię rejestracji przebiegów i sekwencyjne wyzwalanie, które umożliwia rozbudowaną rejestrację i analizę przebiegów.

Inną dodatkową potężną cechą jest nowa funkcja matematyczna FFT z 1 milionem punktów, która daje bardzo wysoką rozdzielczość częstotliwości SDS1000X-E, gdy obserwujemy spektrum sygnału. Nowa cyfrowa konstrukcja zawiera również koprocesor matematyczny, który dostarcza szybko i dokładnie pomiary bez spowalniania akwizycji i reakcji na panelu czołowym. Możliwości i działanie nowych przyrządów SDS1000X-E produkcji Siglenta nie może być porównywane z żadnymi innymi w tej klasie cenowej.

Seria cztero-kanałowa zawiera nawet więcej funkcji: przeszukiwanie i nawigowanie, rysowanie na ekranie charakterystyki częstotliwościowej badanego obiektu, 16 cyfrowych kanałów (opcja), zewnętrzny 25MHz moduł AWG zasilany z USB (opcja), USB WIFI adapter (opcja) i wbudowaną aplikację, która pozwala na zdalne sterowanie poprzez przeglądarkę internetową.

Cechy szczególne

  • Modele serii SDS1000X-E:
    - SDS1202X-E: 2 kanały 200MHz
    - SDS1104X-E: 4 kanały 100MHz
    - SDS1204X-E: 4 kanały 200MHz
  • Modele dwukanałowe mają jeden przetwornik ADC 1GSa/s, modele czterokanałowe mają dwa przetworniki ADC 1GSa/s.
  • Gdy pracują wszystkie kanały, wtedy każdy kanał ma maksymalną szybkość próbkowania 500 MSa/s. Gdy aktywny jest tylko jeden kanał przypadający na przetwornik ADC, wtedy szybkość próbkowania wynosi 1GSa/s.
  • Najnowszej generacji technologia SPO:
    - Szybkość przechwytywania przebiegu do 100 000 wtm/s (tryb normalny) i 400 000 wfm/s (tryb sekwencyjny)
    - Wspiera 256-stopniowe stopniowanie jaskrawości lub temperatury barwowej przebiegu
    - Długość rekordu bufora pamięci do 14 Mpts
    - Cyfrowy system wyzwalania
  • Inteligentny system wyzwalania: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern
  • Wyzwalanie i dekodowanie (standard) sygnalów magistral szeregowych, wspiera protokoły: IIC, SPI, UART, RS232, CAN, LIN
  • Wyzwalanie sygnałem wideo, wspiera HDTV
  • Niski poziom szumu tła z czułością napięciową od 500 μV/div do 10 V/div
  • 10 typów przycisków funkcyjnych, wspiera: Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom i Print
  • Tryb segmentowej akwizycji (sekwencyjny), dzieli maksymalną długość rekordu na wiele segmentów (do 80 000), zgodnie ze stanem układu wyzwalania ustawionym przez użytkownika, z bardzo małą martwą strefą czasu aby móc przechwycić sporadycznie występujące przypadki.
  • Funkcja historii rejestracji przebiegu, maksymalna rejestrowana długość przebiegu wynosi 80 000 ramek
  • Funkcja automatycznego pomiaru 38 parametrów jak również pomiary statystyczne, zoom, funkcje matematyczne, etc.
  • 1 Mpts FFT
  • Funkcje matematyczne i pomiarowe wykorzystują dane wszystkich próbek (aż do 14 Mpts)
  • Funkcje matematyczne (FFT, sumowanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy)
  • Przycisk modePreset może być dostosowany do ustawień użytkownika lub "domyślnych" ustawień fabrycznych
  • tryb bezpiecznego kasowania
  • Szybka funkcja sprzętowa Pass/Fail
  • Tylko dla modeli czterokanałowych:
    - Rysowanie charakterystyki częstotliwościowej
    - MSO, 16 cyfrowych kanałów (w opcji)
    - Poszukiwanie i nawigacja
    - Moduł USB AWG (w opcji)
    - Adapter USB WIFI (w opcji)
  • Duży 7" wyświetlacz TFT LCD z rozdzielczością 800x480px

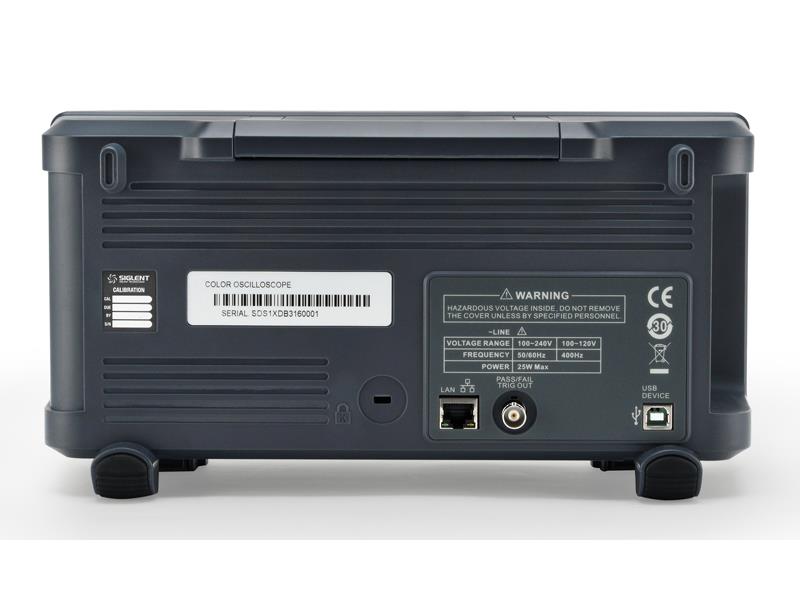

  • Wiele typów interfejsów: USB Host, USB Device (USB -TMC), LAN Pass / Fail, Trigger Out
  • Wspiera komendy zdalnego sterowania SCPI
  • Wspiera wielojęzykowy wyświetlacz i wbudowaną pomoc Online

Szybkość próbkowania
Gdy pracują wszystkie kanały, wtedy każdy kanał ma maksymalną szybkość próbkowania 500 MSa/s. Gdy aktywny jest tylko jeden kanał przypadający na przetwornik ADC, wtedy szybkość próbkowania wynosi 1GSa/s.

Modele czterokanałowe mają dwa przetworniki ADC 1GSa/s (kanał 1 i 2 dzielą pierwszy przetwornik, kanał 3 i 4 dzielą drugi).

Bufor pamięci
Długość rekordu do 14 Mpts (przy aktywnym jednym kanale w parze), 7 Mpts/CH (aktywne dwa kanały w parze).
Używając sprzętowej technologii Zoom i max długości rekordu do 14 Mpts, użytkownicy mogą nadpróbkować, aby przechwycić próbki w dłuższym okresie przy wyższej rozdzielczości i użyć funkcji Zoom, aby zobaczyć więcej szczegółów w każdym sygnale.

Szybkość przechwytywania przebiegów do 400 000 wfm/s
Z szybkością przechwytywania przebiegów do 400 000 wfm/s (tryb sekwencyjny), oscyloskop może łatwo przechwytywać zdarzenia nietypowe lub o małym prawdopodobieństwie wystąpienia.

256-poziomowe stopniowanie jaskrawości
Technologia wyświetlania SPO zapewnia dużą szybkość odświeżania. W rezultacie zróżnicowana intensywność przebiegu jest jaśniejsza dla przypadków, które występują częściej i przygaszone, gdy przypadki występują z mniejszą częstotliwością.

Zróżnicowanie temperatury barwowej
Temperatura barwowa wyświetlana jest podobnie do funkcji stopniowania jaskrawości przebiegu, ale występowanie przebiegu jest reprezentowane przez różne kolory (temperaturę barwową) w zamian za zmianę intensywności jednego koloru. Czerwone kolory reprezentują częstsze przypadki, podczas, gdy niebieski jest używany do oznaczania punktów które występują najrzadziej.

Funkcja dekodowania magistrali szeregowej (standard)
SDS1000X-E wyświetla dekodowanie poprzez listę zdarzeń.
Informacja o protokole magistrali może być szybko i intuicyjnie wyświetlana w formie tabeli.

Tryb historii przebiegów
Odtworzenie ostatnio wyzwalanych przypadków przy użyciu funkcji historia. Segmentowana pamięć przechowuje przypadki wyzwolenia w formie wielu (do 80 000) segmentów pamięci, każdy segment gromadzi wyzwolone przebiegi ze znacznikiem czasu dla każdej ramki.

Prawdziwy pomiar do 14M punktów
Przy dowolnej podstawie czasu, SDS1000X-E może mierzyć używając wszystkich 14M punktów próbkowania. Zapewnia to dokładność pomiarów natomiast koprocesor matematyczny skraca czas pomiaru i zwiększa łatwość użycia.

Pomiar bramkowany i powiększony
Poprzez pomiar bramkowany i powiększony, użytkownik może specyfikować arbitralny interwał analizy danych i statystyki przebiegu. Pomaga to w uniknięciu błędów pomiaru, które mogą być powodowane przez nieprawidłowe lub nieistotne dane, ogromnie poprawiając wiarygodność i elastyczność pomiaru.

1M punktów FFT
Nowy koprocesor matematyczny umożliwia analizę FFT przychodzących sygnałów używając do 1M próbek na przebieg. Zapewnia to wysoką rozdzielczość częstotliwości z dużą szybkością odświeżania. Funkcja FFT wspiera również różnorodne funkcje okna, w ten sposób może dostosowywać się do różnorodnego spektrum potrzeb pomiarowych.

Dużej szybkości sprzętowa funkcja PASS/FAIL
SDS1000X-E wykorzystuje sprzętową funkcję Pass/Fail, wykonując do 40 000 decyzji Pass/Fail na każdą sekundę. Łatwo generuje definiowane przez użytkownika wzorce testów dostarczające porównawczą maskę przebiegu czyniąc ją odpowiednią do długo-terminowego monitoringu sygnału lub automatycznego testowania na linii produkcyjnej.

Definiowane przyciski funkcyjne
Bieżące parametry oscyloskopu mogą być zapisane pod domyślnym przyciskiem.

16 cyfrowych kanałów (opcja w modelach czterokanałowych)
16 cyfrowych kanałów umożliwia użytkownikom zbieranie, jednocześnie wyzwolonych przebiegów, a następnie ich analizowanie na jednym ekranie.

Szukanie i nawigowanie (w modelach czterokanałowych)
SDS1000X-E może szukać przypadków specyfikowanych przez użytkownika w ramce. Może również nawigować wg czasu (pozycja opóźnienia) i w historycznych ramkach.

Rysowanie charakterystyki częstotliwościowej (w modelach czterokanałowych)
SDS1000X-E może sterować moduł USB AWG lub niezależny przyrząd SIGLENT SDG, skanować odpowiedź amplitudy i fazy w funkcji częstotliwości obiektów, i wyświetlać dane w formie wykresu charakterystyki częstotliwościowej. Może również pokazać listę wyników i wyeksportować dane do pamięci USB.

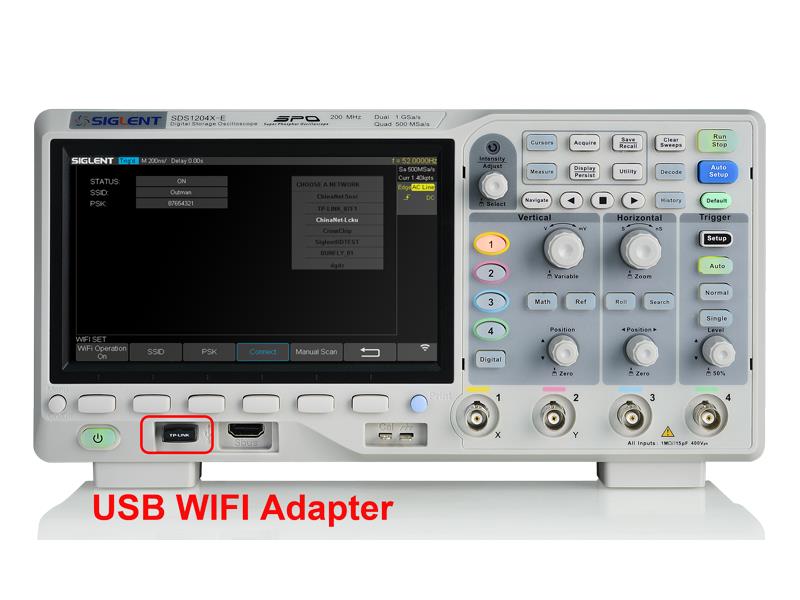

USB WIFI adapter (opcja w modelach czterokanałowych)
Sterowanie WiFi przyrządu może zapewnić wygodną i bezpieczną metodę konfigurowania i gromadzenia danych. Ta nowa cecha działa z aprobowanymi przez Siglenta adapterami WiFi w celu zapewnienia bezprzewodowego sterowania i komunikacji z modelami 4-kanałowymi oscyloskopów SIGLENTA. Adapter musi być dostarczony przez Siglenta, aby zapewnić prawidłową pracę.

Moduł USB 25MHz AWG (opcja w modelach czterokanałowych)
Modele czterokanałowe wspierają działanie generatora arbitralnego USB 25MHz, który działa po podłączeniu do gniazda USB Host. Funkcje zawierają sinus, prostokąt, rampę, impuls, szum, DC i 45 wbudowanych przebiegów. Dostęp do przebiegów arbitralnych oraz ich edytowanie zapewnia program SIGLENT EasyWave PC.

Sterowanie Web (tylko w modelach czterokanałowych)
Z nowym wbudowanym serwerem web, użytkownicy mogą sterować 4-kanałowymi modelami z poziomu przeglądarki web. Zapewnia to wspaniałe rozwiązanie problemów zdalnego sterowania oraz możliwości monitorowania.


Danetechniczne

Model:                              SDS1104X-E                 SDS1204X-E                SDS1202X-E
Pasmo:                               100MHz                         200MHz                       200MHz

  • Szybkość próbkowania (max):
    Modele dwukanałowe mają jeden przetwornik ADC 1GSa/s, czterokanałowe mają dwa przetworniki ADC 1GSa/S. Gdy wszystkie kanały są używane, wtedy każdy kanał ma maksymalną szybkość próbkowania 500MSa/s. Gdy jeden kanał na parę jest aktywny, wtedy szybkość próbkowania wynosi 1GSa/s.
  • Kanały:
    - 4 (modele czterokanałowe),
    - 2+EXT (modele dwukanałowe).
  • Bufor pamięci (max):
    - 7 Mpts/CH (tryb bez przeplotu),
    - 14 Mpts/CH (tryb z przeplotem).
  • Szybkość przechwytywania przebiegu (max):
    - 100 000 wfm/s (tryb normalny),
    - 400 000 wtm/s (tryb sekwencyjny).
  • Typ wyzwalania: Edge (poziomem), Slope (typem zbocza), Pulse Width (szerokością impulsu), Window (oknem), Runt (najniższą wartością), Interval (interwałem), Dropout (zanikiem), Pattern (wzorem), Video (wideo).
  • Wyzwalanie i dekodowanie magistrali szeregowej (standard): IIC, SPI, UART/RS232, CAN, LIN.
  • 16 cyfrowych kanałów (opcja tylko dla modeli czterokanałowych). Maksymalna szybkość przechwytywania przebiegu do 1 GSa/s, bufor pamięci do 14Mpts/CH.
  • Moduł USB AWG (opcja tylko dla modeli czterokanałowych) Jeden kanał, 25MHz, szybkość próbkowania 125MHz, długość przebiegu 16kpts.
  • Rysowanie charakterystyki częstotliwościowej (tylko modele czterokanałowe):
    - min częstotliwość początkowa 10Hz,
    - min pasmo skanowania 500Hz, max pasmo skanowania 120MHz (zależy od oscyloskopu i pasma AWG),
    - max 500 punktów częstotliwości skanu.
  • Adapter USB WiFi (opcja tylko dla modeli czterokanałowych): 802.11b/g/b, WPA-PSK, adapter musi być dostarczony przez Siglenta, aby być pewnym działania.
  • I/O: USB Host, USB Device, LAN, Pass/Fail, Trigger Out, Sbus (Siglent MSO).
  • Sondy (Std):
    - SDS1104X-E: 4 szt. pasywnych sond PP510,
    - SDS1204X-E, SDS1202X-E: 4/2 szt. pasywnych sond PP215.
  • Wyświetlacz: 7 cali TFT-LCD (800x480px).
  • Waga:
    - modele czterokanałowe: bez opakowania 2,6kg, z opakowaniem 3,8kg,
    - modele dwukanałowe: bez opakowania 2,5kg, z opakowaniem 3,5kg.
