- Producent:
- Siglent
- Numer katalogowy:
- SDS2000X Plus
Profesjonalna instrukcja obsługi w języku polskim.
(do 500MHz, techologia SPO, próbkowanie 2 GSa/s, bufor pamięci 200Mpts, przechwytywanie 120k wfm/s, 2/4 kanały)

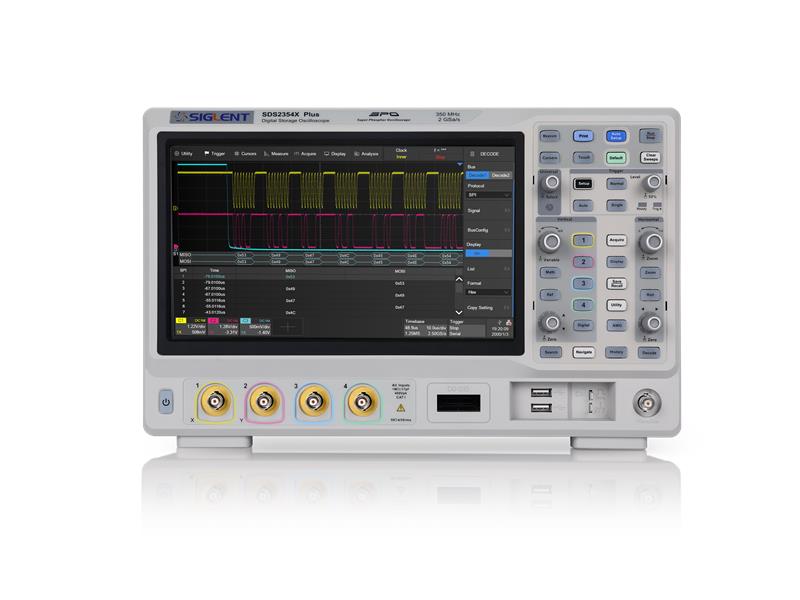

Cyfrowe oscyloskopy z pamięcią SIGLENT seria SDS2000X Plus są dostępne z pasmami 350MHz, 200MHz i 100MHz, posiadają maksymalną szybkość próbkowania 2GSa/s, maksymalny bufor pamięci 200Mpts/ch i do 4 kanałów analogowych plus i zdolność analizy 16 kanałów cyfrowych.
Seria SDS2000X Plus wykorzystuje technologię Siglenta SPO z maksymalną szybkością przechwytywania przebiegów do 120 000 wfm/s (tryb normalny, do 500 000 wfm/s w trybie sekwencyjnym), funkcję stopniowania intensywności wyświetlania z 256 poziomami plus tryb wyświetlania temperatury koloru. Wykorzystuje również innowacyjny system cyfrowego wyzwalania o dużej czułości i małych fluktuacjach. System wyzwalania wspiera wiele trybów wyzwalania łącznie z wyzwalaniem magistral szeregowych.
Historia rejestracji przebiegów, sekwencyjna akwizycja, funkcja przeszukiwania i nawigacji pozwala na rozbudowaną rejestrację przebiegów oraz ich przechwytywanie, magazynowanie i analizowanie. Imponująca tablica pomiarów oraz matematyczne możliwości, opcja generatora 50MHz, jak również dekodowanie magistrali szeregowych, test maski, wykresy odpowiedzi częstotliwościowej, analiza mocy to cechy nowej serii SDS2000X Plus.
Tryb 10 bitowej akwizycji pomaga zadowolić użytkowników tam, gdzie 8 bitowa rozdzielczość nie jest wystarczająca.

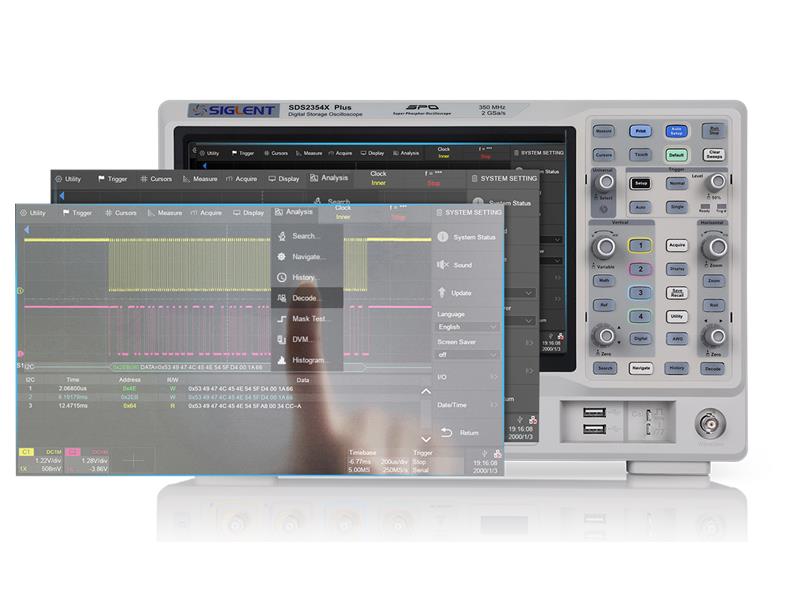

Duży 10,1" pojemnościowy ekran dotykowy wspiera wielodotykowe gesty, zdalne sterowanie web, myszka i zewnętrzna klawiatura ogromnie zwiększają efektywność obsługi serii SDS2000X Plus.
Cechy szczególne
- Dostępne modele:
- SDS2102X Plus - 2x100MHz (opcjonalny upgrade do 350MHz),
- SDS2104X Plus - 4x100MHz (opcjonalny upgrade do 200MHz),
- SDS2204X Plus - 4x200MHz (opcjonalny upgrade do 350MHz,
- SDS2354X Plus - 4x350MHz (opcjonalny upgrade do 500MHz - tylko 2 kanały). - Modele 350MHz, 200MHz i 100MHz z próbkowaniem w czasie rzeczywistym do 2GSa/s.
- Technologia SPO:
- Szybkość przechwytywania przebiegów do 120 000 wfm/s (tryb normalny) i 500 000 wfm/s (tryb sekwencyjny),
- Wspiera tryby 256-poziomowego stopniowania jaskrawości i temperatury koloru,
- Rejestruje przebiegi o długości do 200Mpts/ch (bufor pamięci), całkowicie dla 4 kanałów 400Mpts,
- Cyfrowy system wyzwalania. - Inteligentne wyzwalanie: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern and Video (HDTV).
- Wyzwalanie i dekodowanie magistral szeregowych, protokoły: J2C, SPI, UART, CAN, LIN (w standardzie) i CAN FD, FlexRay, I2S, MIL-STD-1553B (opcjonalnie).
- Niski szum tła, skala napięciowa od 0,5mV/div do 10V/div.
- Tryb 10 bitowy zapewnia wyższą rozdzielczość i niższy szum.
- Tryb segmentowanej akwizycji (sekwencyjnej), dzielenie maksymalnej długości rekordu na wiele segmentów (do 90 000), zgodnie z warunkami wyzwalania ustawionymi przez użytkownika, z bardzo małą martwą strefą czasu między segmentami w celu przechwycenia sporadycznego przypadku.
- Funkcja historii zarejestrowanych przebiegów do 90 000 przebiegów (ramek).
- Funkcja automatycznego pomiaru ponad 50 parametrów, wspiera statystyki z histogramem i trendem.
- Dwa przebiegi matematyczne, wspiera 2Mpts FFT, +, -, x, ÷, d/dt, ʃ dt, √, średnia, ERES i edytor równania.

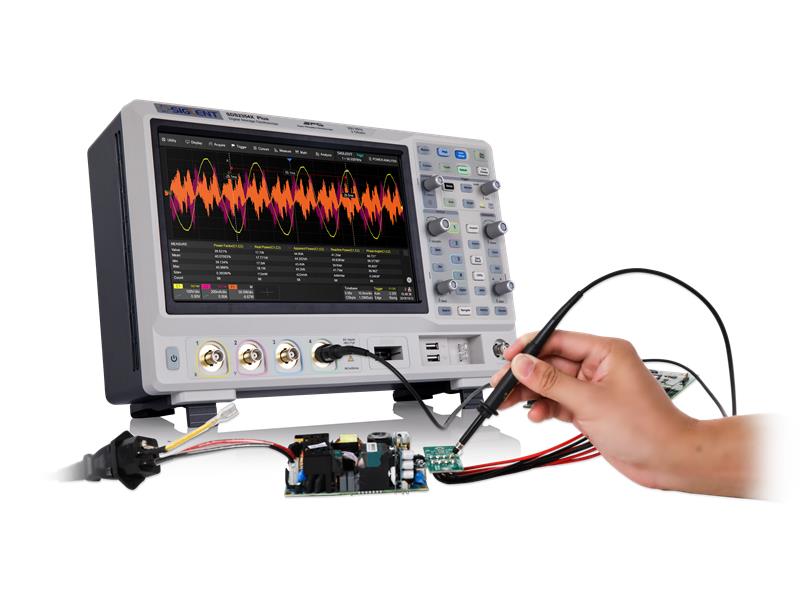

- Rozbudowane funkcje przetwarzania i analizy danych takie, jak Szukanie, Nawigowanie, Test Maski, wykres odpowiedzi częstotliwościowej, analiza mocy (opcja) i licznik.
- 16 cyfrowych kanałów (opcja).
- Wbudowany generator 50MHz (opcja).
- Duży 10,1" ekran TFT-LCD o rozdzielczości 1024x600px; pojemnościowy ekran dotykowy wspierający obsługę gestów wielodotykowych.

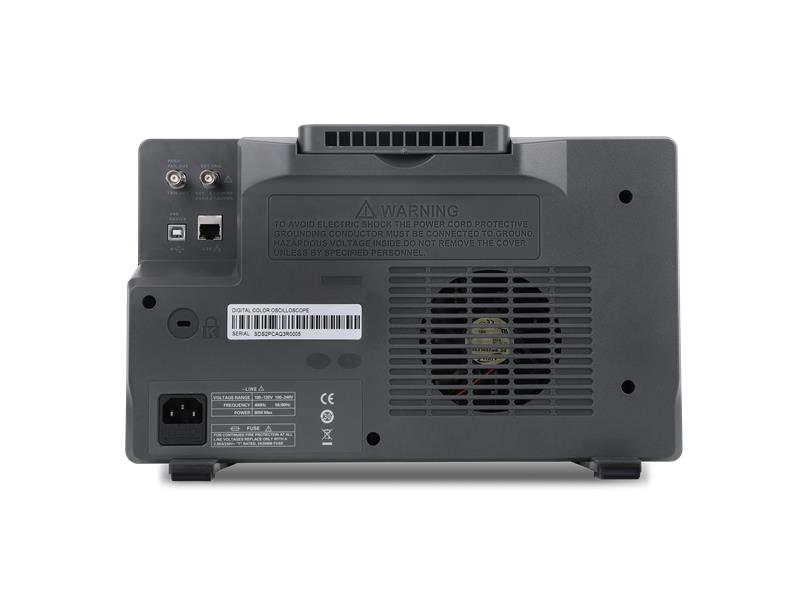

- Wiele interfejsów: USB Host, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass-Fail, Trigger-Out.
- Wbudowany serwer Web wspierający zdalne sterowanie przez port LAN przy użyciu przeglądarki internetowej; wspiera komendy zdalnego sterowania SCPI.
Dane techniczne
Model SDS2354X Plus SDS2204X Plus SDS2104X Plus SDS2102X Plus
Kanały analogowe 4 + EXT 4 + EXT4 + EXT 2 + EXT
Pasmo 350MHz 200MHz 100MHz 100MHz
(upgrade do 500MHz)
- Szybkość próbkowania (max): 2 GSa/s (z przeplotem), 1 GSa/s (bez przeplotu).
- Bufor pamięci (max): 200 Mpts/ch (z przeplotem), 100Mpts/ch (bez przeplotu).
- Szybkość przechwytywania przebiegu (max):
- tryb normalny: 120 000 wfm/s,
- tryb sekwencyjny: 500 000 wfm/s. - Rozdzielczość pionowa: 8-bit. Tryb 10-bitowy (dla typowego 100MHz pasma).
- Typ wyzwalania: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern and Video (HDTV).
- Wyzwalanie i dekodowanie szeregowe:
- Standard: J2C, SPI, UART, CAN, LIN,
- Opcjonalne: CAN FD, FlexRay, I2S, MIL-STD-1553B. - Pomiary ponad 50 parametrów, wspiera statystyki z histogramem i trendem.
- Obliczenia matematyczne 2 przebiegi.
- 2Mpts FFT, +, -, x, ÷, d/dt, ʃ dt, √, średnia, ERES i edytor równania.
- Narzędzia do obróbki danych i analizy: Szukanie, Nawigowanie, Test Maski, wykres odpowiedzi częstotliwościowej, analiza mocy (opcja) i licznik.
- Kanał cyfrowy (opcjonalny): 16 cyfrowych kanałów, maksymalna szybkość próbkowania do 500 MSa/s, długość rekordu do 50 Mpts/ch.
- Generator przebiegów (opcjonalny): Jeden kanał, częstotliwość do 50MHz, szybkość próbkowania 125MSa/s, pamięć przebiegu 16kpts.
- Interfejsy: USB Host, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass-Fail, Trigger-Out.
- Sondy (standardowe): SP2035A, 350MHz, 1 sonda na każdy kanał PP215, 200MHz, 1 sonda na każdy kanał.
- Wyświetlacz: 10,1" TFT-LCD z pojemnościowym ekranem dotykowym (1024x600px).
