Osiem uniwersalnych liczników w jednym (CompactPCI – 3 i 6U)

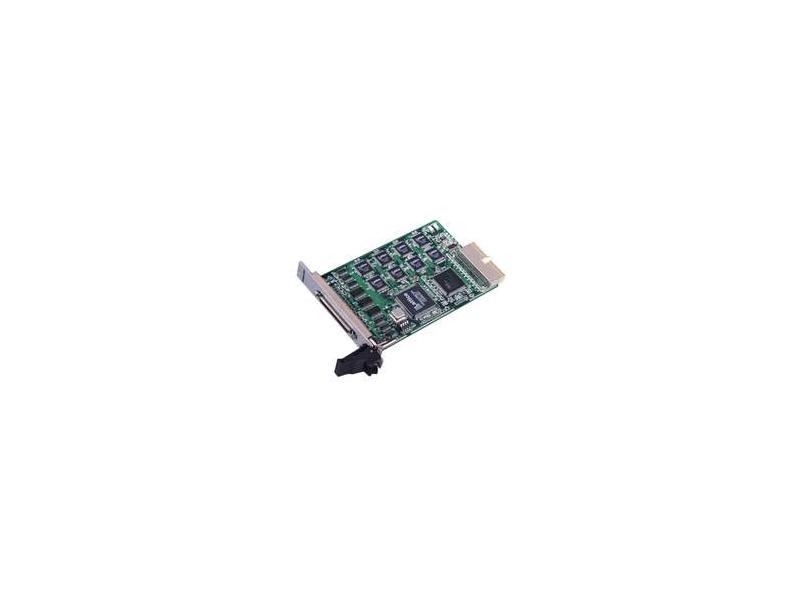

MIC-3780 jest kartą ośmiu uniwersalnych liczników firmy Advantech, zaprojektowaną z myślą o aplikacjach przemysłowych i laboratoryjnych.

Karta wyposażona została w:

• 8 układów pracujących jako niezależne liczniki 16-bitowe lub jako zegary programowalne
• 8 cyfrowych we i 8 cyfrowych wy.

MIC-3780 może pracować w 12 programowalnych trybach pracy, używanych w różnych implementacjach, w których niezbędna jest obróbka bądź pomiar sygnałów cyfrowych. Wyjście licznika może realizować np. zadane opóźnienie, modulację szerokością impulsu (PWM), pomiar częstotliwości lub bramkowanie licznika.

Karta jest urządzeniem typu Plug&Play, co oznacza automatyczną konfigurację podczas instalacji w danym układzie. W przypadku zainstalowania w jednym systemie wielu kart, znacznik BoardID ułatwia identyfikację i dostęp do poszczególnej karty.

Prezentowany MIC-3780 należy do serii urządzeń CompactPCI Systems, którą charakteryzuje możliwość pracy w niesprzyjającym środowisku. Cecha ta pozwala na implementację karty w ciężkich warunkach aplikacji przemysłowych, technice wojskowej czy transporcie. Jednak uniwersalność karty rozszerza jej zastosowanie o aplikacje o charakterze laboratoryjnym.

Krótki opis MIC-3780:

• kompatybilność z CompactPCI – rozmiar karty 3U i 6U
• we/wy cyfrowe
• 8 liczników lub 8 zegarów
• częstotliwość syg. we do 20MHz
• wybór źródła przerwania
• bramkowanie licznika
• znacznik BoardID.

Do przyłączenia karty służy kabel PCL-10168, który jest kablem ekranowanym (SCSI, 68 pin) – eliminacja wpływu zakłóceń. ADAM-3968 jest 68-mio pinowym terminalem złączowym, ułatwiającym montaż na szynie DIN.

Aby dowiedzieć się więcej prosimy skontaktować się z pracownikami firmy Elmark Automatyka Sp. z o. o. lub odwiedzić strony internetowe:
http://www.advantech.com/products/Model_Detail.asp?model_id=1-UC75Y
http://www.elmark.com.pl/?id=20
