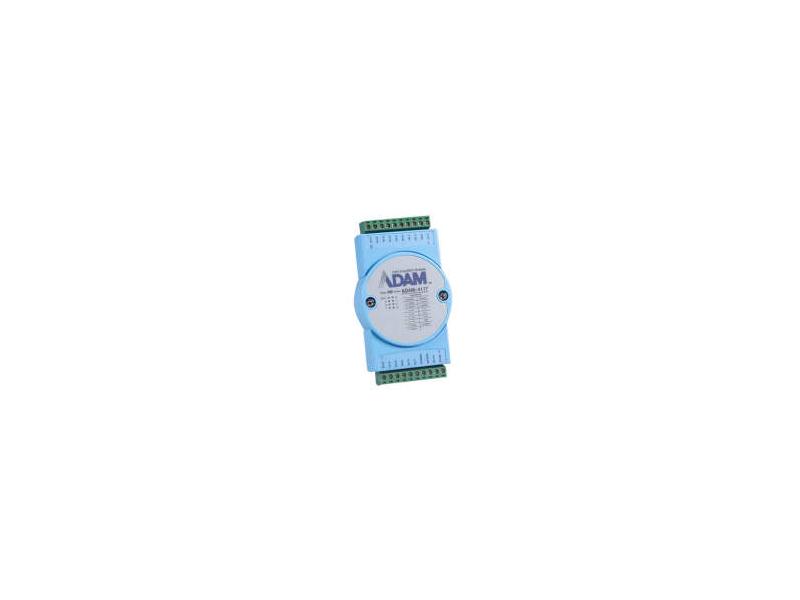

Ośmiokanałowy moduł wejść analogowych – ADAM-4117

ADAM-4117 to nowy moduł 8 różnicowych wejść analogowych, który należy do serii produktów ADAM-4100 firmy Advantech. Stanowi ona ulepszenie wybranych modułów serii 4000 i charakteryzuje się podwyższonymi parametrami, które są istotne dla akwizycji danych w trudnych warunkach pracy.

Urządzenie ma kompaktową budowę i komunikuje się zarówno poprzez kod ASCI jak i protokół Modbus/RTU. Moduł obsługuje sygnały unipolarne i bipolarne i pozwala na ich próbkowanie z częstotliwością 10 lub 100Hz (opcja ustawiana programowo). Dopuszczalna prędkość transmisji wynosi 115kb/s. ADAM-4117 posiada ochronę przed krótkotrwałym przekroczeniem dopuszczalnych wartości sygnału na wejściu (+/-60V), nad stabilnością systemu czuwa układ Watchdog.

ADAM-4117 przeznaczony jest do pracy w warunkach przemysłowych: optoizolacja 3kVDC, ochrona przeciwprzepięciowa 1kV oraz ochrona ESD – 8kV. Ponadto działa on prawidłowo w zakresie temperatur -40°C - +85°C. Moduł może być zasilany napięciem +10...+48VDC

Cechy ADAMa-4117 w pigułce:

8 niezależnych kanałów różnicowych
przetwornik 16 bit
próbkowanie 10/100Hz
obsługa sygnałów uni- i bipolarnych
optoizolacja i ochrona przeciwprzepięciowa oraz ESD
szeroki zakres temp. -40stC +85stC.
