P34 - przetworniki ciśnienia i różnicy ciśnień

Przetworniki niskich ciśnień i różnicy ciśnień P34

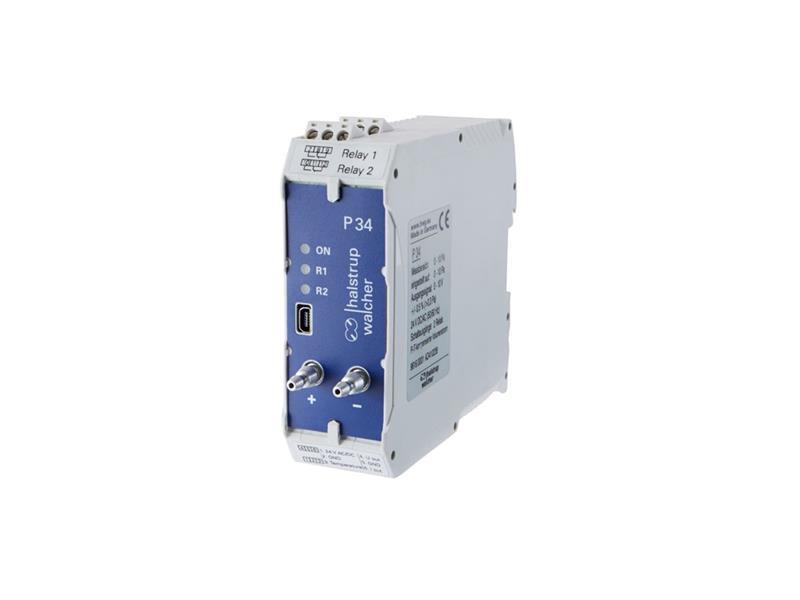

Przetwornik różnicy ciśnień P34 (Halstrup-Walcher)
Producent:
ACSE, Halstrup Walcher
Numer katalogowy:
P34

Przetwornik ciśnienia i różnicy ciśnień (niskich ciśnień) z serii P34 to urządzenie o bardzo małych wymiarach, idealne do montażu na szynie DIN w szafie sterowniczej. Przetwornik P34 (Halstrup-Walcher) przeznczony jest do pomiaru niskich ciśnień i różnicy ciśnień w instalacjach wentylacji np. w pomieszczeniach czystych (clean room-ach).

Cechy szczególne:

  • Pomiar ciśnienia, różnicy ciśnień, przepływu objętościowego lub przepływu objętościowego z kompensacją P/T (opcjonalnie).
  • Przepływ objętościowy można skonfigurować za pomocą współczynnika k, dP max /V max lub 20 indywidualnych wartości.
  • Zakres pomiarowy, charakterystykę pomiarową i wiele innych parametrów można ustawić za pomocą oprogramowania i interfejsu USB.
  • 2 bezpotencjałowe przekaźniki przełączające (opcja).
  • Sygnał wyjściowy można skonfigurować pomiędzy 0...10V lub 0/4...20mA.
  • Wysoka stabilność pomiarów dzięki cyklicznej autokalibracji punktu zerowego.
  • Może być skalibrowany.
  • Montaż na szynie DIN w szafach sterowniczych.


Przetworniki różnicy ciśnień P34 są przeznaczone do zastosowań związanych z monitorowaniem ciśnienia w pomieszczeniach czystych, laboratoriach, zakładach farmaceutycznych i salach operacyjnych, a także do zastosowań przemysłowych w budowie maszyn i instalacji wentylacji. Oprócz pomiaru różnicy ciśnień przyrząd może rejestrować również nadciśnienie i podciśnienie, a także natężenie przepływu lub przepływ objętościowy. Zakres pomiarowy może być zawężany w zakresie od 10...100% zakresu podstawowego. Przetwornik P34 można łatwo konfigurować za pomocą interfejsu USB i oprogramowania. Możliwość wyboru stałej czasowej pozwala na idealne dopasowanie przetwornika do warunków pomiarowych, co zapewnia stabilny sygnał wyjściowy.



Podstawowe dane techniczne:

Zakresy pomiarowe:

  • 10 / 50 / 100 / 200 / 250 / 500Pa
  • 1 / 2,5 / 5 / 10 / 20 / 50 / 100kPa
  • Dowolnie skalowalne od 10 do 100% w zakresie pomiarowym

Dokładność pomiaru:

  • ± 0,2% maks. wartość dla zakresów pomiarowych ≤ 25kPa
  • ± 0,5% maks. wartość

Sygnał wyjściowy:

  • 0...10V (RL ≥ 2kΩ)
  • 0...20mA (RL ≤ 500Ω)
  • 4...20mA (RL ≤ 500kΩ)
  • Sygnały wyjściowe można dowolnie konfigurować

Interfejs:

  • USB 2.0 Full-Speed Slave (Mini USB)

Stopień ochrony:

  • IP20

Przyłącze procesowe

  • Standardowe króćce do przewodów ciśnieniowych 4 i 6mm
  • Szybkozłączki do przewodów ciśnieniowych 3, 4 lub 6mm(opcja)

Wyjścia przekaźnikowe:

  • 2 przekaźniki z bezpotencjałowymi stykami przełącznymi 230VAC (50/60 Hz), 6A (opcja)

Zasilanie:

  • 24 VAC/DC, ±10%



Opcjonalne wyposażenie:

  • Przetwornik różnicy ciśnień P34 może być dostarczony opcjonalnie ze świadectwem wzorcowania fabrycznego lub świadectwem wzorcowania akredytowanego wg DKD-R 6-1.
  • Dwa opcjonalne wyjścia alarmowe umożliwiają użytkownikowi podłączenie alarmów wizualnych lub dźwiękowych, które są wyzwalane w dowolnym momencie, gdy wartości przekraczają lub spadają poniżej określonych limitów.
  • Opcjonalnie przetwornik jest dostępny z szybkozłączami pneumatycznymi dla przewodów ciśnieniowych o średnicy 3, 4 lub 6mm.



Szczegółowe informacje na temat przetworników ciśnień i różnicy ciśneiń P34 znajdą Państwo na naszej stronie www, pod adresem https://acse.pl ---> Zobacz więcej...
