Powrót do listy produktów Ostatnia aktualizacja: 2015-05-18

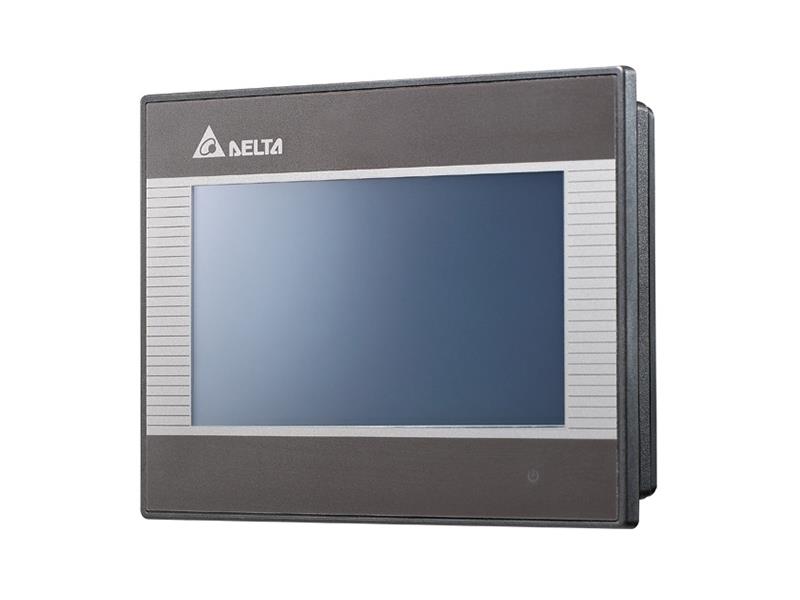

Panel operatorski HMI, ethernet i USB, IP65

Wielowarstwowe ekrany, skrypty, historia, alarmy, receptury, bezpłatne szkolenia i oprogramowanie

Panel operatorski HMI, ethernet i USB, IP65
Producent:
Delta Electronics
Numer katalogowy:
DOP-B03E211

Panel dotykowy DOP-B03E211 charakteryzuje nowoczesny wygląd, niewielkie gabaryty oraz duże możliwości oprogramowania i wysoka wydajność przetwarzania danych. Jego wymiary zewnętrzne zostały dopasowane tak, aby idealnie pasował w miejsce swoich poprzedników, co ułatwia modernizację istniejących maszyn.
Złącza
Panel DOP-B03 oprócz złącz RS232, RS485, USB host i USB Slave, posiada również złącze Ethernet, dzięki któremu można zdalnie dokonać aktualizacji oprogramowania, monitorować pracę panela przy pomocy bezpłatnej aplikacji eRemote oraz zbierać dane z urządzeń dołączonych do panela i gromadzić wyniki w arkuszach kalkulacyjnych lub bazach danych Ms-SQL, MySQL lub Oracle. Możliwe jest również gromadzenie danych na zewnętrznym nośniku typu pendrive.
Ochrona
Panel DOP-B03E211 cechuje wyraźny obraz, wysoka rozdzielczość oraz wysokiej jakości wytrzymały element dotykowy, który można dodatkowo wzmocnić nakładkami ochronnymi(dostępnymi osobno w naszej ofercie).
Zaawansowany projekt
Panel DOP-B03E211 oferuje wielowarstwowe ekrany, dzięki czemu można szybciej zbudować gotowy interfejs, tworzyć bardziej skomplikowane wizualizacje oraz szybciej reagować na potrzeby Klienta, spędzając mniej czasu na modyfikacjach interfejsu.
Nowość: obraz w obrazie (picture in picture)
Panel DOP-B03E211 oferuje bardzo wygodną funkcjonalność, która pozwala na wielowarstwowym ekranie umieścić dodatkowo kilka kolejnych obrazów w dedykowanych ramkach. Ramki są dynamiczne i można je dowolnie umieszczać, przesuwać, animować oraz wybierać, który obraz ma być pokazany, w której ramce. Daje to niesamowite możliwości tworzenia eleganckiego i przyjaznego interfejsu takiego jaki możemy spotkać na tabletach.
Skrypty
Panel oferuje język skryptowy, który umożliwia zaprogramowanie bardzo zaawansowanych reakcji na zlecenia operatora oraz odciążyć sterownik PLC od podejmowania decyzji i przerzucić te zadania na panel HMI. Można znaleźć wiele niewielkich aplikacji, w których nasz panel całkowicie mógłby przejąć kontrolę nad procesem, eliminując potrzebę użycia sterownika PLC, pozostawiając jedynie zdalne wejścia i wyjścia.
Skrypty mają pełną kontrolę nad praca panela oraz mogą modyfikować rejestry i flagi w dołączonych do panela urządzeniach. Skrypty posiadają zaawansowane mechanizmy przetwarzania danych, pozwalają na samodzielne komunikowanie się z urządzeniami z własną ramką komunikacyjną. Umożłiwiają modyfikowanie wyglądu ekranów, wyzwalanie zapisu w buforach historii, zmianę zawartości wykresów i wiele innych operacji.
Receptury
Panel DOP-B03E211 oferuje zaawansowany system zarządzania recepturami. Dysponuje dedykowanymi gotowymi komponentami ułatwiającymi przygotowanie edytora receptur oraz posiada łatwy w implementacji mechanizm przekazywania wybranej receptury do realizacji w sterowniku PLC.
Receptury - nawet 65535 parametrów
Mechanizm receptur w panelu DOP-B03E211 pozwala na przetwarzanie receptur, które mają nawet 65535 parametrów. Do dyspozycji mamy 64kB dla receptur 16 bitowych, oraz 50MB dla receptur 32 bitowych, w których możemy przechowywać wiele różnych zestawów receptur o różnej ilości parametrów.
Zdalne zarządzanie recepturami
Dzięki aplikacji eServer, którą producent udostępnia bezpłatnie, możliwe jest zapisanie aktualnych receptur na serwerze oraz wgranie do panela nowego zestawu receptur. Dzięki temu panel może samodzielnie dynamicznie dostosować się do wymagań operatora.
Poczta elektroniczna - DOSTĘPNA
Panel DOP-B03 umożliwia wysyłanie poczty elektronicznej, nawet z załącznikami w postaci zrzutów z ekranu. Pocztę można wysyłac automatycznie po wykryciu sytuacji alarmowej. Panel obsługuje nawet kilka tysięcy alarmów. Każdy z nich może mieć zdefiniowany niezależny adres e-mail, tytuł, treśc i załącznik.
Wielojęzyczny panel
Panel DOP-B03E211 pozwala na przygotowanie interfejsu dla 16 języków. Oprogramowanie DOPsoft, któe dostępne jest nieodpłatnie, posiada wbudowane mechanizmy eksportu wszystkich tekstów do pliku arkusza kalkulacyjnego, który można wysłać do biura tłumaczeń a następnie gotowy arkusz zaimportować do projektu.
Zdalny monitoring
Panel DOP-B03E211 umożliwia zdalne monitorowanie pracy panela. Dzięki bezpłatnej aplikacji eRemote, możemy połączyć się z dowolnym panelem HMI firmy Delta Electronics, wyposażonym w złącze ethernet. Aplikacja działa jak zdalny pulpit, prezentując na ekranie komputera aktualną zawartość ekranu panela oraz umożłiwiając interakcję. Będąc daleko od maszyny możemy działac tak jak byśmy stali przy niej i obsługiwali panel.
Historia zmiany parametrów procesu, nawet 192 kanały
Panel umożliwia gromadzenie historii zmian wartości wybranych parametrów w wybranych dołączonych do HMI urządzeń. Mamy do dyspozycji 16 niezależnych buforów, z których każdy może gromadzić do 16 wartości 16-o bitowych lub dowolnej kombinacji 16 i 32 bitowych wartości, tak aby nie przekroczyć 256 bitów.
Mechanizm wyzwalania zapisu jest definiowany niezależnie dla każdego bufora i może być to określony interwał lub wyzwalanie z zewnętrznego źródła, którym może być dowolne z urządzeń dołączone do panela. Każdy z buforów może być zapisywany pod inną nazwą, w pliku csv, z własnym zdefiniowanym nagłówkiem z nazwami kolumn. Każdej kolumnie można nadać własny format danych. Dla przykładu wartość z rejestru: 125, może być zapisana w pliku jako 12,5.
Wykresy
Panel udostępnia wiele różnych typów wykresów, w którym wykresy powiązane z buforami historii, wykresy własne typu X-Y, wykresy słupkowe, kołowe, pierścieniowe. Wiele wykresów obsługuje do 16 równoległych kanałów. Każdy kanał można niezależnie definiować.
Parametry techniczne panela:
Zasilanie: 24V DC, pobór mocy 7,2 W
Przekątna ekranu: 4,3"
Dostępna ilość kolorów: 64 k
Rozdzielczość ekranu: 480 x 272 px
Pamięć dla aplikacji: 64 MB
Pamięć dla receptur 16 bitowych: 64kB
Pamięć dla receptur 32 bitowych: 50MB
Pamięć podtrzymywana bateryjnie: 32 kB rejestrów 16 bitowych
Typ mikrokontrolera zarządzającego: RISC 32bit
Dostępne złącza:
• USB host, USB slave
• RS232
• RS485/422
• Ethernet 10/100Mbps
