Panel operatorski HMI, ethernet i USB, IP65

Wielowarstwowe ekrany, skrypty, historia, alarmy, receptury, bezpłatne szkolenia i oprogramowanie

Panel operatorski HMI, ethernet i USB, IP65
Producent:
Delta Electronics
Numer katalogowy:
DOP-B10E615

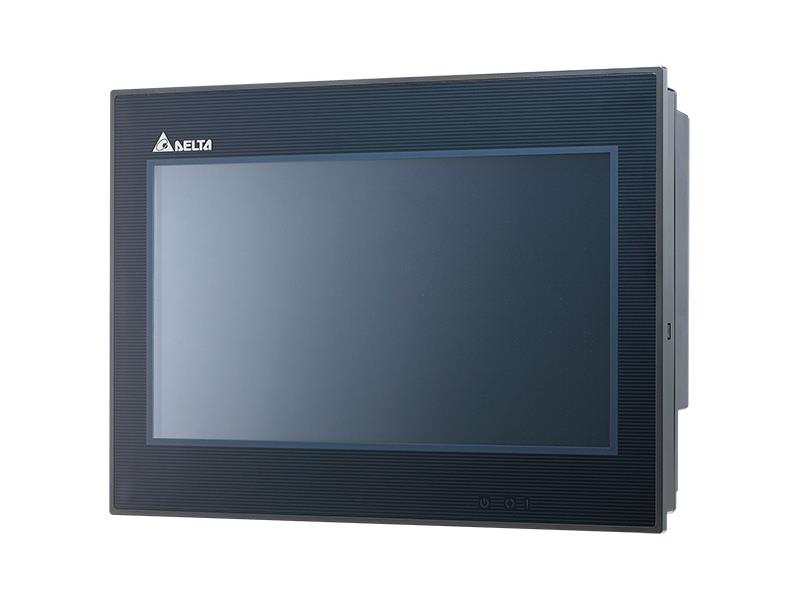

Panel dotykowy DOP-B10E615 charakteryzuje duży ekran wysokiej rozdzielczości, olbrzymie możliwości oprogramowania, wysoka wydajność przetwarzania danych, szeroka gama złącz oraz obsługa różnego typu dodatkowych nośników pamięci jak również obsługa komunikatów audio w postaci plików MP3 lub WAV. Obsługuje również profesjonalne drukarki np. kodów kreskowych, które mogą zostać dołączone do panela poprzez port USB. Dzięki takiemu rozwiązaniu, sterownik PLC zyskuje możliwość wykonywania wydruków np. na etykietach samoprzylepnych.
Złącza
Panel DOP-B10 został wyposażony w trzy niezależne fizyczne złącza RS232/485/422, USB host i USB Slave, oraz port Ethernet, dzięki któremu można zdalnie dokonać aktualizacji oprogramowania, monitorować pracę panela przy pomocy bezpłatnej aplikacji eRemote oraz zbierać dane z urządzeń dołączonych do panela i gromadzić wyniki w arkuszach kalkulacyjnych lub bazach danych Ms-SQL, MySQL lub Oracle. Możliwe jest również gromadzenie danych na zewnętrznym nośniku typu pendrive. Dodatkowo posiada wyjście audio, dzięki któremu można odtwarzać dowolne komunikaty głosowe.
Ochrona
Panele z serii DOP-B10 cechuje wyraźny obraz, wysoka rozdzielczość oraz wysokiej jakości wytrzymały element dotykowy, który można dodatkowo wzmocnić nakładkami ochronnymi(dostępnymi osobno w naszej ofercie).
Zaawansowany projekt
Panele DOP-B10 oferują wielowarstwowe ekrany, dzięki czemu można szybciej zbudować gotowy interfejs, tworzyć bardziej skomplikowane wizualizacje oraz szybciej reagować na potrzeby Klienta, spędzając mniej czasu na modyfikacjach interfejsu.
Nowość: obraz w obrazie (picture in picture)
Panel DOP-B10 oferuje bardzo wygodną funkcjonalność, która pozwala na wielowarstwowym ekranie umieścić dodatkowo kilka kolejnych obrazów w dedykowanych ramkach. Ramki są dynamiczne i można je dowolnie umieszczać, przesuwać, animować oraz wybierać, który obraz ma być pokazany, w której ramce. Daje to niesamowite możliwości tworzenia eleganckiego i przyjaznego interfejsu takiego, jaki możemy spotkać na tabletach.
Skrypty
Panel oferuje język skryptowy, który umożliwia zaprogramowanie bardzo zaawansowanych reakcji na zlecenia operatora oraz odciążyć sterownik PLC od podejmowania decyzji i przerzucić te zadania na panel HMI. Można znaleźć wiele niewielkich aplikacji, w których nasz panel całkowicie mógłby przejąć kontrolę nad procesem, eliminując potrzebę użycia sterownika PLC, pozostawiając jedynie zdalne wejścia i wyjścia.
Skrypty mają pełną kontrolę nad pracą panela oraz mogą modyfikować rejestry i flagi w dołączonych do panela urządzeniach. Skrypty posiadają zaawansowane mechanizmy przetwarzania danych, pozwalają na samodzielne komunikowanie się z urządzeniami z własną ramką komunikacyjną. Umożliwiają modyfikowanie wyglądu ekranów, wyzwalanie zapisu w buforach historii, zmianę zawartości wykresów i wiele innych operacji.
Receptury
Panel DOP-B10 oferuje zaawansowany system zarządzania recepturami. Dysponuje dedykowanymi gotowymi komponentami ułatwiającymi przygotowanie edytora receptur oraz posiada łatwy w implementacji mechanizm przekazywania wybranej receptury do realizacji w sterowniku PLC.
Receptury - nawet 65535 parametrów
Mechanizm receptur w panelu DOP-B10 pozwala na przetwarzanie receptur, które mają nawet 65535 parametrów. Do dyspozycji mamy 64kB dla receptur 16 bitowych, oraz 50MB dla receptur 32 bitowych, w których możemy przechowywać wiele różnych zestawów receptur o różnej ilości parametrów.
Zdalne zarządzanie recepturami
Dzięki aplikacji eServer, którą producent udostępnia bezpłatnie, możliwe jest zapisanie aktualnych receptur na serwerze oraz wgranie do panela nowego zestawu receptur. Dzięki temu panel może samodzielnie dynamicznie dostosować się do wymagań operatora.
Poczta elektroniczna - DOSTĘPNA
Panel DOP-B10 umożliwia wysyłanie poczty elektronicznej, nawet z załącznikami w postaci zrzutów z ekranu. Pocztę można wysyłać automatycznie po wykryciu sytuacji alarmowej. Panel obsługuje nawet kilka tysięcy alarmów. Każdy z nich może mieć zdefiniowany niezależny adres e-mail, tytuł, treść i załącznik.
Wielojęzyczny panel
Panel DOP-B10 pozwala na przygotowanie interfejsu dla 16 języków. Oprogramowanie DOPsoft, które dostępne jest nieodpłatnie, posiada wbudowane mechanizmy eksportu wszystkich tekstów do pliku arkusza kalkulacyjnego, który można wysłać do biura tłumaczeń a następnie gotowy arkusz zaimportować do projektu.
Zdalny monitoring
Panel DOP-B03E211 umożliwia zdalne monitorowanie pracy panela. Dzięki bezpłatnej aplikacji eRemote, możemy połączyć się z dowolnym panelem HMI firmy Delta Electronics, wyposażonym w złącze ethernet. Aplikacja działa jak zdalny pulpit, prezentując na ekranie komputera aktualną zawartość ekranu panela oraz umożliwiając interakcję. Będąc daleko od maszyny możemy działać tak jak byśmy stali przy niej i obsługiwali panel.
Historia zmiany parametrów procesu, nawet 192 kanały
Panel umożliwia gromadzenie historii zmian wartości wybranych parametrów w wybranych dołączonych do HMI urządzeń. Mamy do dyspozycji 16 niezależnych buforów, z których każdy może gromadzić do 16 wartości 16-o bitowych lub dowolnej kombinacji 16 i 32 bitowych wartości tak aby nie przekroczyć 256 bitów.
Mechanizm wyzwalania zapisu jest definiowany niezależnie dla każdego bufora i może być to określony interwał lub wyzwalanie z zewnętrznego źródła, którym może być dowolne z urządzeń dołączone do panela. Każdy z buforów może być zapisywany pod inną nazwą, w pliku csv, z własnym zdefiniowanym nagłówkiem z nazwami kolumn. Każdej kolumnie można nadać własny format danych. Dla przykładu wartość z rejestru: 125, może być zapisana w pliku jako 12,5.
Wykresy
Panel udostępnia wiele różnych typów wykresów, w którym wykresy powiązane z buforami historii, wykresy własne typu X-Y, wykresy słupkowe, kołowe, pierścieniowe. Wiele wykresów obsługuje do 16 równoległych kanałów. Każdy kanał można niezależnie definiować.
Parametry techniczne panela:
Zasilanie: 24V DC, pobór mocy 12 W
Przekątna ekranu: 10,1"
Dostępna ilość kolorów: 64 k
Podświetlenie: LED
Rozdzielczość ekranu: 1024 x 600 px
Pamięć dla aplikacji: 64 MB
Pamięć dla receptur 16 bitowych: 64kB
Pamięć dla receptur 32 bitowych: 50MB
Pamięć podtrzymywana bateryjnie: 16MB
Typ mikrokontrolera zarządzającego: RISC 32bit
Dostępne złącza:
• USB host, USB slave (pendrive, mysz, klawiatura, drukarka, czytnik kodów kreskowych)
• czytnik kart SDHC
• 1x RS232
• 2x RS232/RS485/RS422 (modbus ASCII/RTU, master/slave)
• Ethernet 10/100Mbps (modbus TCP, zdalny pulpit, zdalne programowanie, SCADA)
• Audio out (miniJack 3,5mm),
