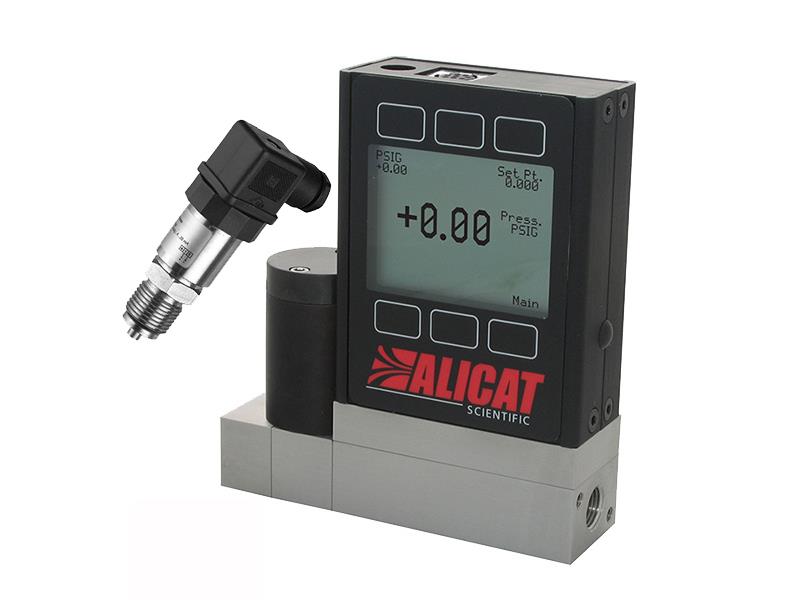

PC-EXTSEN - regulatory ciśnienia dla gazów nieagresywnych z oddalonym czujnikiem

Regulatory ciśnienia dla gazów serii PC-EXTSEN są inteligentnymi przyrządami pomiarowymi, przeznaczonymi do precyzyjnego pomiaru i regulacji ciśnienia nieagresywnych gazów i/lub ich mieszanin. Charakteryzują się m.in. oddalonym czujnikiem pomiaru ciśnienia, wysoką dokładnością i powtarzalnością, szerokim zakresem dynamiki; krótkim czasem odpowiedzi (<100ms); wyjściowym i wejściowym sygnałem analogowym mA lub V, interfejsem komunikacji RS232 lub RS485 (opcjonalnie Modbus RTU lub PROFIBUS) oraz w standardzie lokalnym, monochromatycznym wyświetlaczem LCD wskazującym mierzone wartości ciśnienia procesu oraz wartość zadaną ciśnienia. Dodatkowo wykonywane są one w bardzo szerokim zakresie opcji i wykonań wg wymagań użytkownika. Wartość zadana ciśnienia może być ustawiona na 3 sposoby: przy użyciu sygnału analogowego (lub potencjometru); po interfejsie komunikacji lub z przycisków na froncie obudowy. Wykonywane są w wersji do regulacji ciśnienia procesu za regulatorem (zawór na wlocie) lub w wersji do regulacji ciśnienia procesu przed regulatorem (zawór na wylocie).

- zakresy pomiarowe: 0...5mbar do 0...34,5bar
- mierzone ciśnienia: względne, absolutne
- regulacja ciśnienia: za regulatorem ciśnienia lub przed regulatorem
- dokładność: +/-0,25%
- czas odpowiedzi: <100ms, nastawa użytkownika
- dynamika zakresu: 200:1
- sygnał wejściowy / wyjściowy: 0...5VDC; 1...5VDC; 0...10VDC lub 4...20mA
- komunikacja: RS232 (opcja: RS485, Modbus RTU lub PROFIBUS)
- wyświetlacz: LCD, monochromatyczny, alfanumeryczny (opcja: kolorowy TFT)
- obsługa: przyciski na froncie obudowy lub z PC
- napięcie zasilania: 12...30VDC (15...30VDC dla mA) dla PC; 24...30VDC dla PCR
- temperatura procesu: -10...+50°C (opcja: do 100°C)
- materiał korpusu: stal nierdzewna AISI302 / AISI303
- uszczelnienie: Viton
- przyłącza procesowe: gwint wewn. 1/8"NPT (PC); gwint wewn. 3/4"NPT (PCR)
- stopień ochrony: IP40 (opcja IP65)
- przyłącze elektryczne: konektor 8-pin Mini DIN
- certyfikat kalibracji / sprawdzenia zgodnie z NIST w dostawie

Wersje opcjonalne: dokładność +/-0,125%; zakresy pomiarowe 0...14mbar lub niższe; aprobata ATEX (Ex II 3 G; EEx nA IIC T4); inne przyłącze elektryczne (konektor 6-pin, DB9 lub DB15 itp.); kolorowy wyświetlacz TFT, komunikacja RS485, Modbus RTU lub PROFIBUS DP; uszczelnienie EPDM; wersja wysokotemperaturowa dla procesu do 100°C; drugie wyjście analogowe; wyjście alarmowe i wiele innych

Akcesoria opcjonalne: kabel podłączeniowy o wymaganej długości; zasilacz 230VAC/24VDC; program dla wizualizacji pomiarów; konwerter USB/RS232 lub USB/RS485; moduł podłączeniowy BB9 dla 9 przyrządów; złączki zaciskowe dla rurek stalowych lub pneumatycznych; rejestrator elektroniczny dla max. 20 przyrządów, filtry precyzyjne itp.
