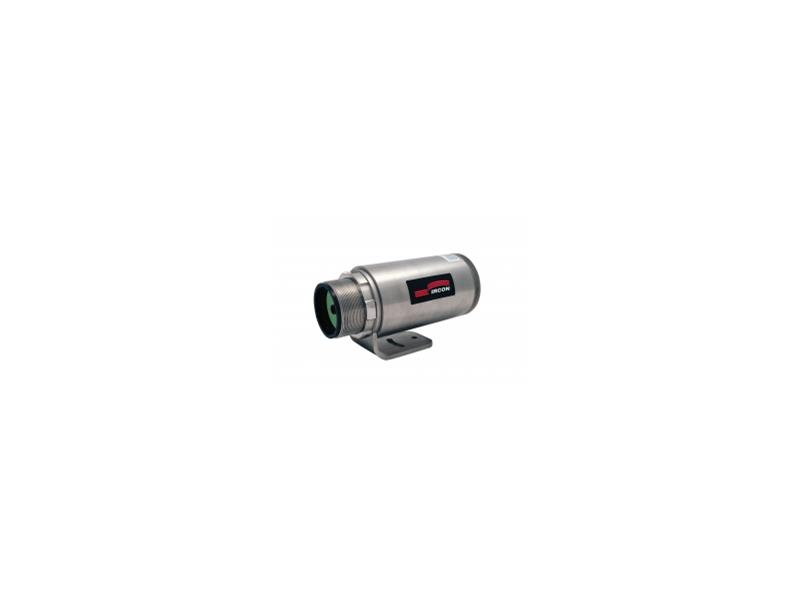

Pirometr Modline 7

Pirometr stacjonarny Modline 7 został zaprojektowany do pracy w najbardziej wymagających warunkach przemysłowych. Użytkownikom urządzenia oddano do dyspozycji 7 serii termometrów bezdotykowych (72, 7G, 76, 75, 77, 78 & 74), które można dobierać w zależności od potrzeb. Elektronikę pirometru chroni wytrzymała obudowa IP65 (NEMA 4). Na optykę urządzenia składa się standardowy mechaniczny kontroler ostrości, jak i obiektyw z celownikiem laserowym. Integralnym wyposażeniem Modline 7 jest system chłodzenia wodą, chroniony osłoną ze stali nierdzewnej.

Głowica pomiarowa pirometru może działać jako czujnik autonomiczny, zapewniając analogowy i cyfrowy pomiar temperatury monitorowanych procesów. Konfiguracja i inspekcja pomiaru mogą zostać przeprowadzone zarówno z poziomu tylnego panelu sterującego urządzeniem, jak i poprzez oprogramowanie ModView, pozwalające użytkownikowi na podpięcie oprzyrządowania do komputera. Sterowanie pomiarem z poziomu PC jest niezwykle wygodne, intuicyjny interfejs graficzny ułatwia archiwizację pomiarów i analizę trendów.

Alarmy:

Programowalny przekaźnik informacji może zostać aktywowany przez alarm procesu (temperatura produktu), alarm termometru (temperatura wewnątrz urządzenia pomiarowego) lub ręcznie.

Łączność:Dwukierunkowa komunikacja RS-485Oprogramowanie Windows ModView

Charakterystyka urządzenia:

Szeroki zakres temperatur od - 40ºC do 3000ºC (-40ºF do 5432ºF ).Wielkość plamki pomiarowej do 1mm.

Środowisko:

NEMA-4 (IEC 529, IP65).EMI – zgodne z CE wg IEC 61326.Wilgotność względna : 10% do 95%.Temperatura przechowywania: -20ºC do 70ºCTemperatura otoczenia:Ze integrowanym chłodzeniem:

Bez chłodzenia 5ºC do 65ºCz chłodzeniem powietrzem 10ºC do 120ºCz chłodzeniem wodą 10ºC do 175ºC

Z kołnierzem do chłodzenia/wysoka temperatura:

Z chłodzeniem wodą 10ºC do 315ºC

Wibracje: MIL-STD-810D (IEC 68-2-6) 2G's, 10 - 150Hz, 3 osieSzok mechaniczny : MIL-STD-810D (IEC 68-2-6) 2G's, 10 -150Hz, 3 osieWaga : 1.95 kg

ModView ProSoftware:
Z wbudowanym interfejsem, wyświetla temperaturę obiektu i pozwala na zdalne wprowadzenie ustawień. W łatwy sposób można zmienić jednostkę temperatury z °F na °C, zmienić emisyjność, włączyć/wyłączyć filtry, peak hold, Valley hold czy uśrednianie, jak również zachować dane jako odnośnik lub grafika. Za jego pomocą można dokonać ustawień wczesnego wykrywania ostrzeżenia lub traktować jako dane w systemie utrzymania jakości.

Wszystkie modele pirometru stacjonarnego Modline 7 posiadają opcję chłodzenia – jedną z dwóch:

Opcja z integrowanym chłodzeniem pozwala na pracę w temperaturze otoczenia do 175ºC.Opcja z kołnierzem do chłodzenia/wysoka temperatura – pozwala na pracę w temperaturze do 315ºC.
