Plater CompactPCI i CompactPCI express

Adaptacja jednej magistrali dla systemów CompactPCI i CompactPCI Expres umożliwia stosowanie starszych modułów CompactPCI w nowo projektowanych, wydajniejszych systemach opartych na CompactPCI Express. Wykorzystuje on całkiem nowy sposób komunikacji magistrali, która nie przesyła danych równolegle tylko szeregowo. Transfer danych odbywa się z punktu do punktu poprzez sparowane „linie” magistrali, w których jedna transmituje dane na zewnątrz a druga je odbiera (full-duplex). Takich linii może być od 4 do 16 co pozwala na transfer 2Gb/s a w przypadku podwójnej transmisji 4Gb/s Każda pojedyńcza linia umożliwia ciągłe odbieranie i wysyłanie sygnałów, co dwukrotnie zwiększa przesył danych w porównaniu do równoległego przesyłu danych.

Dzięki hybrydowej magistrali firmy Schroff możliwe jest na przykład stosowanie nowych szybszych kart procesorowych opartych na procesorach Intel® Core™ Duo i zachowanie istniejących kart pomiarowych opartych na bazie CPCI a co za tym idzie oszczędność kosztów. Ponadto nie ma tu potrzeby stosowania dodatkowych elementów do mostkowania dwóch magistral. Ważna zaletą jest, iż istniejące oprogramowanie dla systemów CompactPCI jest kompatybilne z systemami CcompactPCI-e.

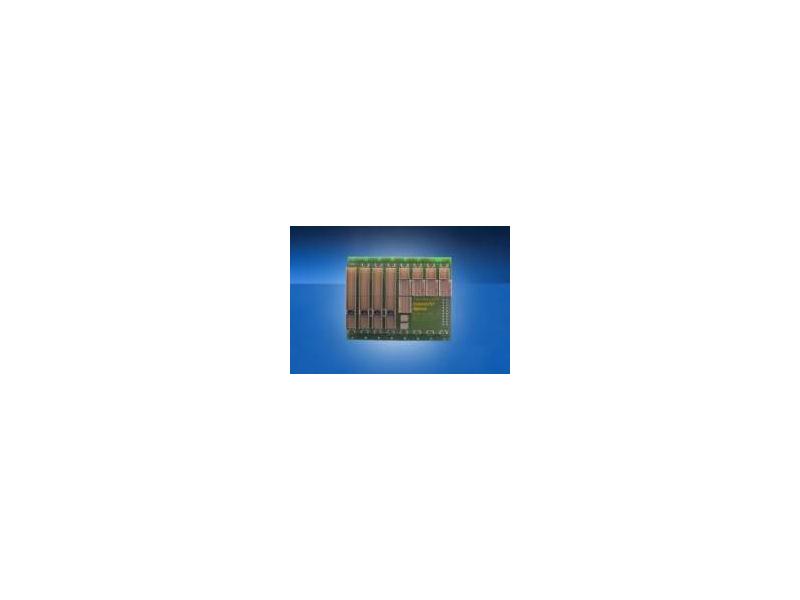

Nowa hybrydowa magistrala posiada osiem slotów o wysokości 3U. Z lewej strony magistrali znajdują się cztery sloty 32-bit CPCI (PICMG2.0 R.3.0) z Rear I/O na P2 oraz slotem systemowym z prawej strony. Domyślna częstotliwości taktowania to 33MHz ale za pomocą pinów można też ustawić 66MHz. Z prawej strony znajdują się cztery sloty CompactPCI Express z liniami x4 i slotem systemowym z lewej strony. Zasilanie może być podłączone za pomocą magistrali zasilającej P47 lub za pomocą złącza ATX.
