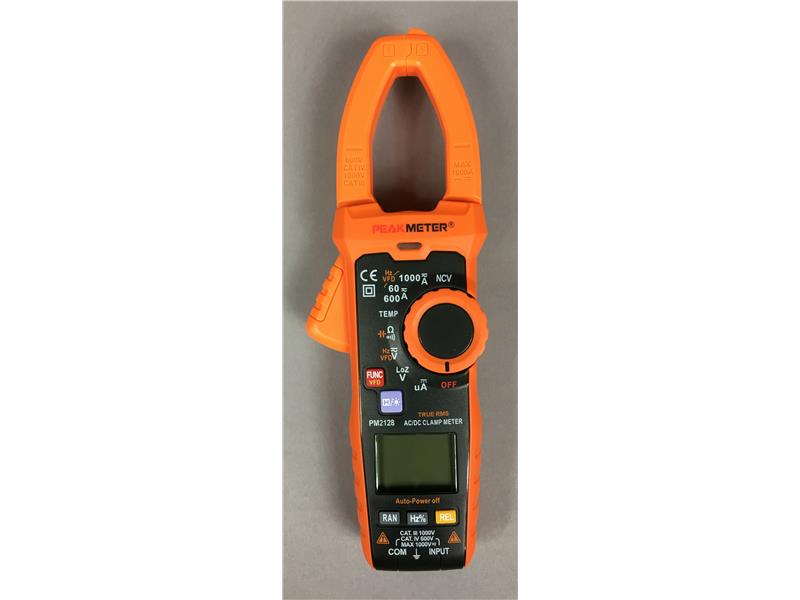

PM-2128 Miernik cęgowy TrueRMS

Profesjonalna instrukcja obsługi w języku polskim.

Cechy szczególne

• Funkcje pomiarowe:
  - Prąd AC,
  - Prąd DC,
  - Napięcie AC,
  - Napięcie DC,
  - Częstotliwość,
  - Rezystancja,
  - Ciągłość z brzęczykiem,
  - Pojemność,
  - Temperatura,
  - Prąd µA.
• 1000A AC/DC True RMS.
• Maksymalne napięcie do 1000V AC/DC.
• Wyświetlacz LCD z licznikiem 6000.
• Linijka analogowa.
• Automatyczna zmiana zakresów.
• Bezdotykowa detekcja napięcia AC (NCV).
• Funkcja LowZ (<100kΩ).
• Funkcja VFD pomiaru napięcia AC.
• Pomiar częstotliwości poprzez cęgi lub przewodami.
• Funkcja DataHold.
• Podświetlenie wyświetlacza.
• Wbudowana latarka LED.
• Pomiar relatywny.
• Automatyczna/ręczna zmiana zakresów.
• Automatyczny wyłącznik zasilania.
• Odporność na przepięcia IEC1010-1 CAT III 1000V, CAT IV 600V.

Dane techniczne

• Pomiar True RMS
• Pomiar częstotliwości poprzez cęgi (A) lub przewodami (V)
• Automatyczny wyłącznik zasilania po 10 minutach braku aktywności
• Odporność na przepięcia IEC1010-1 CAT III 1000V, CAT IV 600V
• Max wysokość pracy 2000m
• Szybkość próbkowania:
• 3 razy/sek.
• Linijka analogowa: 10 razy/sek.
• Zakres temperatury pracy: 18° ÷ 28°C
• Temperatura magazynowania: -10°C ÷ 50°C
• Zasilanie bateria 1,5V szt. 3 typu AAA

Prąd AC

Zakres                      Rozdzielczość
60A                              0,01A
600A                             0,1A
1000A                            1A

Dokładność: ±(2,5% odczytu + 8 cyfr)
Min prąd wejściowy: 0,1A AC
Max prąd wejściowy: 1000A AC
Zakres częstotliwości: 45 ÷ 60Hz

Prąd DC

Zakres                      Rozdzielczość
60A                              0,01A
600A                             0,1A
1000A                             1A

Dokładność: ±(3,0% odczytu + 10 cyfr)
Min prąd wejściowy: 0,01A DC
Max prąd wejściowy: 1000A DC

Napięcie DC

Zakres                     Rozdzielczość
6V                              0,001V
60V                             0,01V
600V                            0,1V
1000V                            1V

Dokładność: ±(0,5% odczytu + 5 cyfr)
Min napięcie wejściowe: 0,001V DC
Max napięcie wejściowe: 1000V DC

Napięcie AC

Zakres                      Rozdzielczość                       Dokładność
6V                                0,001V                  ±(0,8% odczytu + 5 cyfr)
60V                               0,01V                   ±(0,8% odczytu + 5 cyfr)
600V                              0,1V                    ±(0,8% odczytu + 5 cyfr)
1000V                             1V                      ±(1,0% odczytu + 5 cyfr)

Min napięcie wejściowe: 0,001V AC
Max napięcie wejściowe: 1000V AC
Zakres częstotliwości: 45 ÷ 1000Hz

Pomiar częstotliwości/cyklu pracy poprzez cęgi (A)

Zakres                     Rozdzielczość                        Dokładność
100Hz                         0,01Hz                     ±(1,0% odczytu + 5 cyfr)
1000Hz                       0,01Hz                     ±(1,0% odczytu + 5 cyfr)
10kHz                        0,001kHz                   ±(1,0% odczytu + 5 cyfr)
1% ÷ 99%                    0,1%                     ±(3% odczytu + 2 cyfry)

Zakres pomiarowy: 10Hz ÷ 10kHz
Zakres sygnału wejściowego: >30A AC

Pomiar częstotliwości/cyklu pracy poprzez przewody (V)

Zakres                     Rozdzielczość                        Dokładność
100Hz                         0,01Hz                     ±(1,0% odczytu + 5 cyfr)
1000Hz                       0,01Hz                     ±(1,0% odczytu + 5 cyfr)
10kHz                        0,001kHz                   ±(1,0% odczytu + 5 cyfr)
1% ÷ 99%                    0,1%                     ±(3% odczytu + 2 cyfry)

Zakres pomiarowy: 10Hz ÷ 10kHz
Zakres sygnału wejściowego: >0,8V AC

Pomiar rezystancji

Zakres                      Rozdzielczość                        Dokładność
600Ω                            0,1Ω                        ±(1,0% odczytu + 3 cyfry)
6kΩ                            0,001kΩ                     ±(1,0% odczytu + 3 cyfry)
60kΩ                            0,01kΩ                     ±(1,0% odczytu + 3 cyfry)
600kΩ                            0,1Ω                       ±(1,0% odczytu + 3 cyfry)
6MΩ                           0,001MΩ                    ±(1,0% odczytu + 3 cyfry)
60MΩ                          0,01MΩ                     ±(1,2% odczytu + 30 cyfr)

Wytrzymałość: 250V DC lub AC

Test ciągłości

Rozdzielczość: 1Ω
Ciągły sygnał brzęczyka dla rezystancji poniżej 30Ω
Wytrzymałość: 250V DC lub AC

Pomiar pojemności

Zakres                         Rozdzielczość
60,00nF                           0,01nF
600,0nF                            0,1nF
6,000µF                             1nF
60,00µF                            10nF
600,0µF                            100nF
6,000mF                             1µF
60,00mF                            10µF

Dokładność: ±(4,0% odczytu + 3 cyfry)
Wytrzymałość: 250V DC lub AC

Temperatura (wymagana zewnętrzna termopara typu K)

Zakres                        Rozdzielczość                 Dokładność
-20,00°C ÷ 1000°C              1°C             ±(1,0% odczytu + 2 cyfry)*

Wytrzymałość: 250V DC lub AC
* Nie uwzględnia błędu termopary

Prąd µA

Zakres                      Rozdzielczość                      Dokładność
200µA                             0,1µA               ±(0,8% odczytu + 3 cyfry)

Wytrzymałość: 250V DC lub AC
