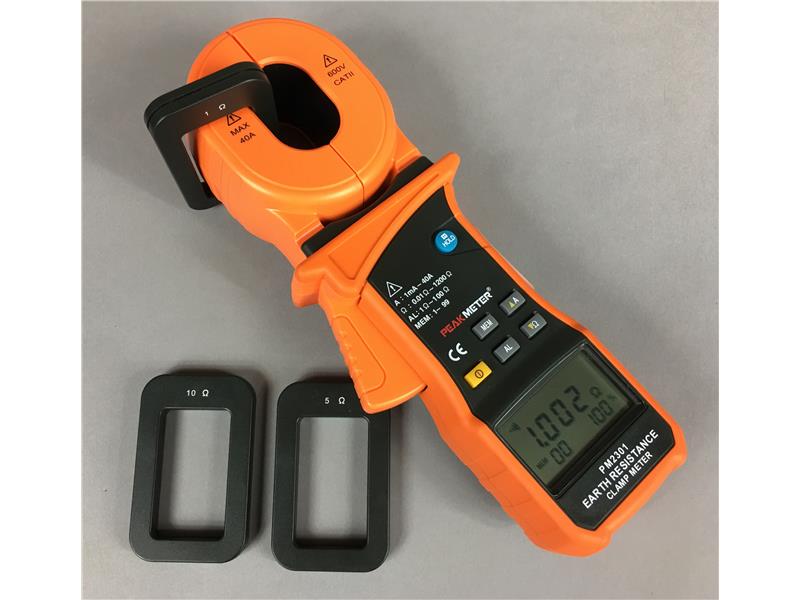

PM-2301 Cęgowy miernik rezystancji uziemienia
PM2301
Producent:
Peakmeter
Numer katalogowy:
PM2301

Profesjonalna instrukcja obsługi w języku polskim.

Cęgowe mierniki uziemienia są powszechnie stosowane do pomiarów rezystancji uziemienia przesyłowych linii energetycznych oraz systemów uziemienia linii telekomunikacyjnych. Ich dużą zaletą jest brak konieczności stosowania pomocniczych sond pomiarowych wbijanych w ziemię. Do pomiaru wystarczy zapięcie szczęk miernika na przewód uziemiający lub sondę uziemienia.

Dzięki bardzo dużej czułości pomiaru (1mA), cęgi te mogą być również używane do pomiaru prądu upływu, jak również do pomiaru prądu w przewodzie neutralnym, aż do wartości 40A.

Problematykę pomiarów uziemienia miernikami cęgowymi przybliża artykuł Pomiar uziomów bez rozłączania.

Cechy szczególne

  • Pomiary:
    - rezystancja uziemienia,
    - prąd upływu.
  • Rozmiar okna szczęk: 32 x 45mm
  • Najnowsza technologia do bezpośredniego, bezpiecznego i szybkiego pomiaru rezystancji uziemienia, nie wymaga stosowania pomocniczych sond pomiarowych, nie wymaga przerywania obwodu uziemienia.
  • Wysoka dokładność pomiaru, podwójne ekranowanie szczęk zwiększające odporność na interferencje.
  • Funkcja rejestracji danych: zapamiętuje do 99 wyników pomiarów.
  • Alarm złego uziemienia: próg alarmu ustawiany w zakresie 1Ω do 100Ω.
  • Automatyczna zmiana zakresów.
  • Funkcja Data Hold dla ułatwienia odczytu.
  • Szybki pomiar: < 1,0 sek./pomiar.
  • Idealne narzędzie dla elektryków badających linie przesyłowe, budynki, etc.
  • Bezpieczeństwo wg. IEC1010-1 CAT II 600V.

Dane techniczne

  • Spełnia wymagania normy IEC1010 dla CAT II 600V.
  • Dopuszczalny prąd: 40A RMS.
  • Pobór prądu: 50mA.
  • Automatyczna zmiana zakresów.
  • Wyświetlacz LCD 4 cyfry, licznik 9999.
  • Sygnalizacja obecności nadmiernych zakłóceń podczas pomiaru rezystancji uziemienia.
  • Sygnalizacja niedomknięcia szczęk pomiarowych.
  • Sygnalizacja rozładowanej baterii.
  • Funkcja automatycznego wyłączenia.
  • Funkcja zapisu do pamięci 99 wyników pomiarów.
  • Funkcja przeglądania zapisanych wyników.
  • Funkcja alarmu dla pomiaru rezystancji (programowane progi alarmu: Low/High).
  • Funkcja HOLD.
  • Zasilanie: bateria 6F22.
  • Czas pojedynczego pomiaru: 1 sekunda.
  • Temperatura pracy: -10°C ÷ 50°C.
  • Temperatura magazynowania: -20°C ÷ 60°C.
  • Wymiar okna szczęk: Φ32mm (45 x 32mm).
  • Wymiary zewnętrzne: 54 x 104 x 276mm.
  • Waga: 1050g (z baterią).

Pomiar rezystancji

Zakres                                 Dokładność                 Rozdzielczość
0,01Ω ÷ 1,999Ω       ±(1,5% odczytu + 0,09Ω)            0,001Ω
2Ω ÷ 19,99Ω            ±(1,5% odczytu + 0,1Ω)              0,01Ω
20Ω ÷ 199,9Ω             ±(3,0% odczytu + 2Ω)               0,1Ω
200Ω ÷ 400Ω              ±(8,0% odczytu + 10Ω)               5Ω
400Ω ÷ 500Ω              ±(10% odczytu + 10Ω)               10Ω
500Ω ÷ 1200Ω                 nie specyfikowana                  20Ω

Pomiar prądu

Zakres                                 Dokładność                 Rozdzielczość
0,0mA ÷ 99,9mA         ±(2,5% odczytu + 1mA)             0,1mA
100,0mA ÷ 299,9mA    ±(2,5% odczytu + 2mA)             0,3mA
300mA ÷ 999mA          ±(2,5% odczytu + 3mA)            0,001A
1,000A ÷ 2,999A          ±(2,5% odczytu + 0,01A)          0,003A
3,00A ÷ 9,99A              ±(2,5% odczytu + 0,03A)           0,01A
10,00A ÷ 19,99A          ±(2,5% odczytu + 0,05A)           0,03A
20,00A ÷ 29,99A          ±(2,5% odczytu + 0,5A)             0,03A
30,00A ÷ 40,00A           ±(10% odczytu + 0,5A)              0,03A
