Pneumatyczny zawór regulacyjny rozdzielający zgodny z PN-EN 558-1 - kod 2700

INFORMACJE OGÓLNE

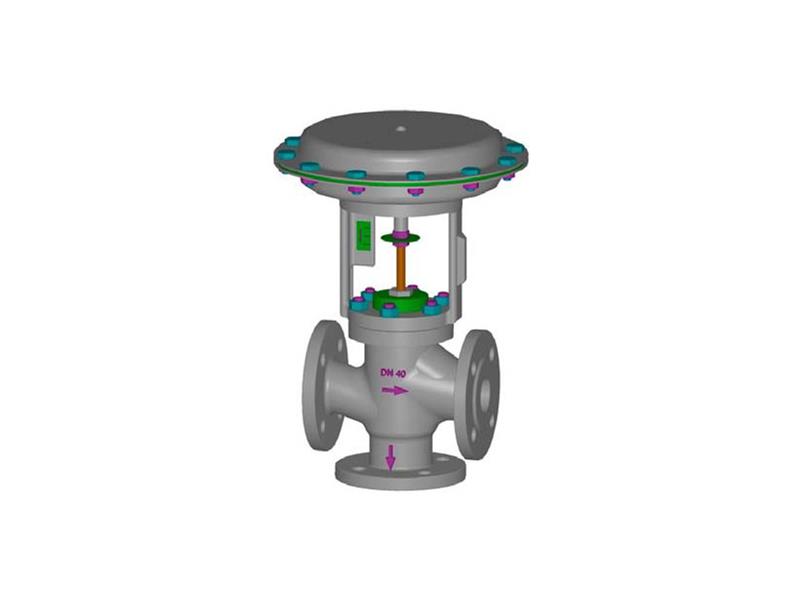

Zawór typu 2700 AR serii Uniworld posiada przelotowy korpus z przyłączami kołnierzowymi. Ten trójdrogowy zawór rozdzielający posiada jeden otwór wlotowy i dwa otwory wylotowe otwierane przez medium. Grzyb modulujący zaworu nadaje się do kontroli przepływu praktycznie wszystkich mediów.

Zawór jest kompaktowo połączony z wielosprężynowym pneumatycz­nym siłownikiem o standardowych sygnałach kontrolnych 3-15, 6-18 oraz 6-30 psi. Na zamówienie klienta można wyposażyć zestaw w elektropneu­matyczny lub pneumatyczny pilotowy ustawnik pozycyjny (pozy­cjoner).

DOSTĘPNE TYPY

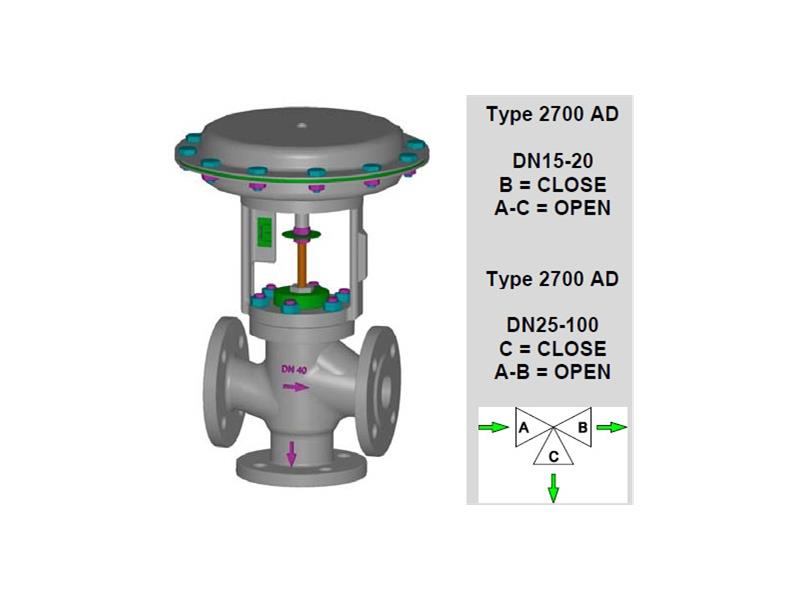

Typ 2700 AD:

• DN 15-20 - normalnie zamknięte przyłącze B (A i C otwarte)
• DN 25-100 - normalnie zamknięte przyłącze C (A i B otwarte)

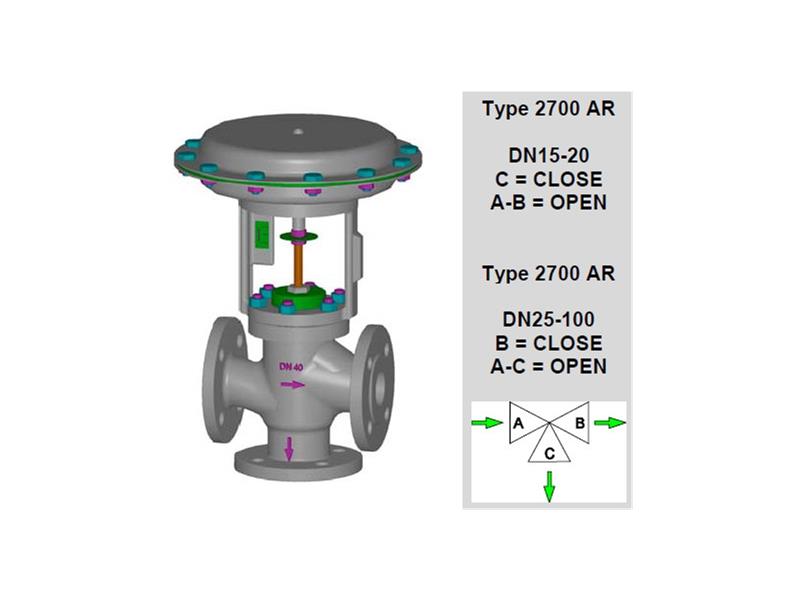

Typ 2700 AR:

• DN 15-20 - normalnie zamknięte przyłącze C (A i B otwarte)
• DN 25-100 - normalnie zamknięte przyłącze B (A i C otwarte)

CHARAKTERYSTYKA ZAWORU

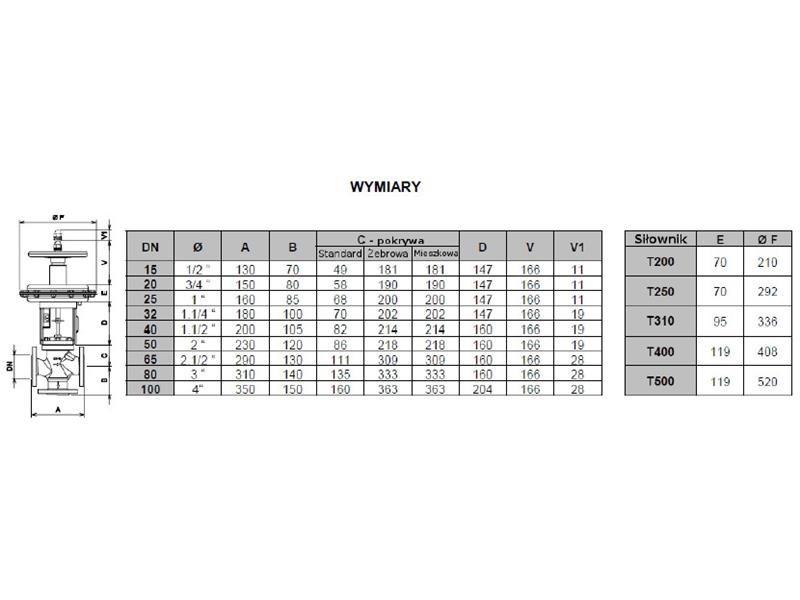

Rozmiary: od DN 15 do DN 100

Przyłącze korpusu: kołnierzowe zgodne z PN-EN 1092-1, PN 16, 25, 40

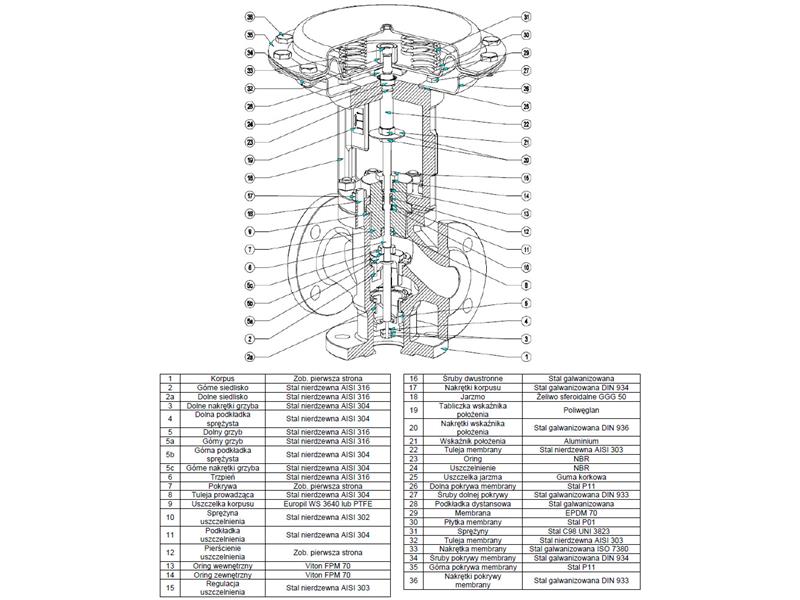

Materiały korpusu:

• Żeliwo szare EN-GJL-250 wg PN-EN 1561 (PN 16) - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
• Żeliwo sferoidalne grafityzowane EN-GJS400-18LT wg DIN 1693 - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
• Stal węglowa 1.0619 (PN 16, 25, 40) - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
• Stal nierdzewna AISI 316 1.4408 (PN 16, 25, 40) - wykończenie i pokrywa ze stali nierdzewnej AISI 316.

Grzyb:

• PL (DN 15-20), LV (DN 25-100): liniowy, klasa IV
• PT (DN 15-20), VPT (DN 25-100): szybkounoszący się, klasa IV

Pokrywa:

• Standardowa - temp. od -5 do 200 °C
• Żebrowa - powyżej 200 °C
• Wydłużona - poniżej -5 °C
• Uszczelniona mieszkowo (zabezpieczenie dławnicowe) - do olejów grzewczych i mediów niebezpiecznych

Układ dławic z oringami

• 100% PTFE - do 150 °C
• 85% PTFE + 15% grafitu - do 200 °C
• 100% grafitu - od 200 do 400 °C (dla pokryw żebrowych)

CHARAKTERYSTYKA SIŁOWNIKA

• Typ: membranowy
• Sygnały sterujące: 3-15, 6-18, 6-30 psi
• Maks. ciśnienie zasilające: 35 psi (2,5 bara)
• Temp. otoczenia: od -20 do 70 °C
• Materiał malowanej pokrywy: stal FeP11
• Materiał mambrany: EPDM 70
• Materiał malowanego jarzma: żeliwo sferoidalne GGG 50
• Przyłącza pneumatyczne: gwint Rp ISO 7 1/8"

NA ZAMÓWIENIE

• Miękkie uszczelnienie grafitowo-teflonowe klasy VI do 190 °C
• Miękkie uszczelnienie teflonowe klasy VI do 150 °C
• Dotarcie grzyba i gniazda klasy V
• Tuleja prowadząca oraz gniazdo i grzyb wyłożone stellitem

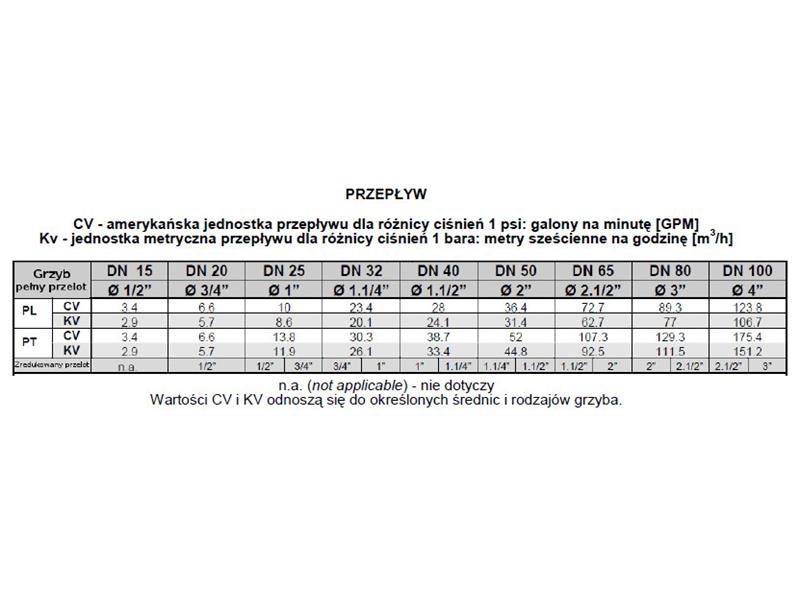

• Zredukowany przelot (zob. tabela poniżej)
• Pneumat. pozycjoner pilotowy 3-15, 3-9, 9-15 psi
• Elektropneumatyczny pozycjoner pilotowy 4-20, 4-12, 12-20 mA
• Filtr pneumatyczny
• Wyłącznik zbliżeniowy
• Elektroniczny zawór trójdrogowy
• Lubryfikator na pokrywie żebrowej dla temp. powyżej 250 °C
• Wydajne pokrętło ręczne

Więcej informacji w folderze dostępnym na stronie www.tranztel.com.pl lub bezpośrednio u dystrybutora (dane kontaktowe powyżej).
