Pneumatyczny zawór regulacyjny z PTFE

Informacje ogólne

Pneumatyczny zawór regulacyjny typu 2500 jest wykonany z teflonu (PTFE) i posiada dwuwejściowy przelotowy korpus z przyłączami NPT. Jest polecany przez producenta do zastosowania w przemyśle chemicznym, ponieważ jego korpus jest silnie kwasoodporny. Grzyb modulujący zaworu nadaje się do kontroli przepływu praktycznie wszystkich mediów.

Zawór jest dostnępny w rozmiarach 1/2, 3/4 oraz 1" i jest kompaktowo połączony z wielosprężynowym pneumatycznym siłownikiem o standardowym sygnale sterującym 3-15 psi. Na zamówienie klienta można wyposażyć zestaw w elektropneu­matyczny lub pneumatyczny pilotowy ustawnik pozycyjny (pozy­cjoner).

Dostępne typy

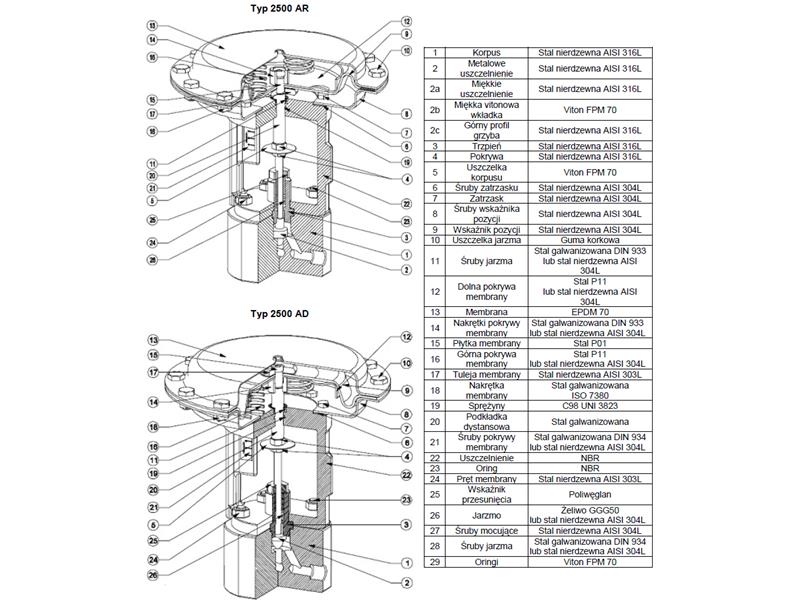

• Typ 2500 AR - normalnie zamknięty, otwierany powietrzem
• Typ 2500 AD - normalnie otwarty, zamykany powietrzem

Charakterystyka zaworu

• Rozmiary: Ø 1/2", Ø 3/4", Ø 1"
• Przyłącza: gwint żeński NPT
• Materiał korpusu i elementów wewnętrznych: 100% PTFE
• Grzyb: liniowy (PL) klasy VI / stałoprocentowy klasy VI / mikroprzepływowy o zredukowanym przelocie (na zamówienie)
• Pokrywa: standardowa; temp. od -5 do 99 °C
• Uszczelnienie: pierścienie z PTFE do 99 °C
• Maks. ciśnienie wejściowe: 6 barów
• Temperatura na wejściu: od -5 do 99 °C

Charakterystyka siłownika

• Typ: membranowy
• Sygnały sterujące: 3-15 psi
• Maks. ciśnienie zasilające: 18 psi (1,28 bara)
• Temp. otoczenia: od -20 do 70 °C
• Materiał pokrywy siłownika: stal nierdzewna AISI 304
• Materiał mambrany: EPDM 70
• Materiał jarzma: stal nierdzewna CF8
• Przyłącza pneumatyczne: gwint Rp ISO 7 1/8"

Na zamówienie

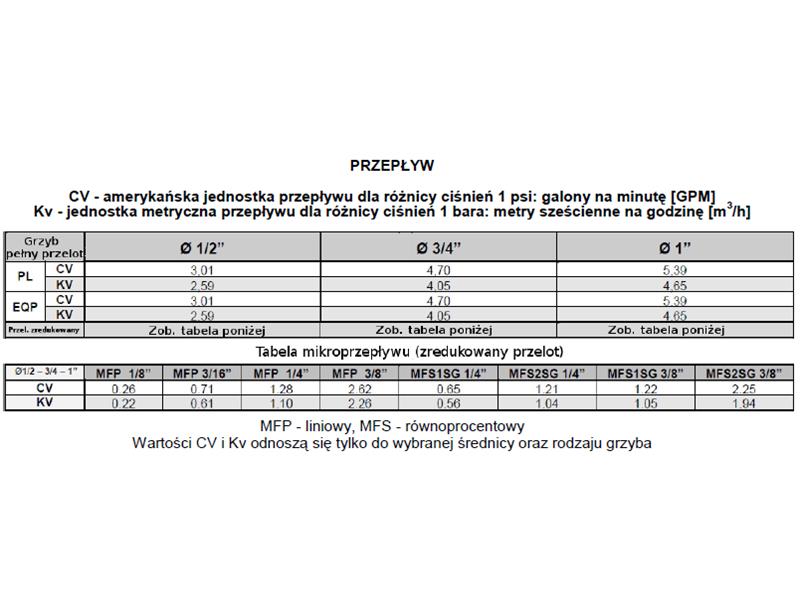

• Zredukowany przelot (zob. tabela poniżej)
• Pneumat. pozycjoner pilotowy 3-15, 3-9, 9-15 psi
• Elektropneumatyczny pozycjoner pilotowy 4-20, 4-12, 12-20 mA
• Filtr pneumatyczny
• Wyłącznik zbliżeniowy
• Elektroniczny zawór trójdrogowy

Więcej informacji w folderze dostępnym na stronie www.tranztel.com.pl lub bezpośrednio u dystrybutora (dane kontaktowe powyżej).
