Pneumatyczny zawór regulacyjny zgodny z PN-EN 558-1 - kod 2000

dwudrogowy, jednosiedliskowy

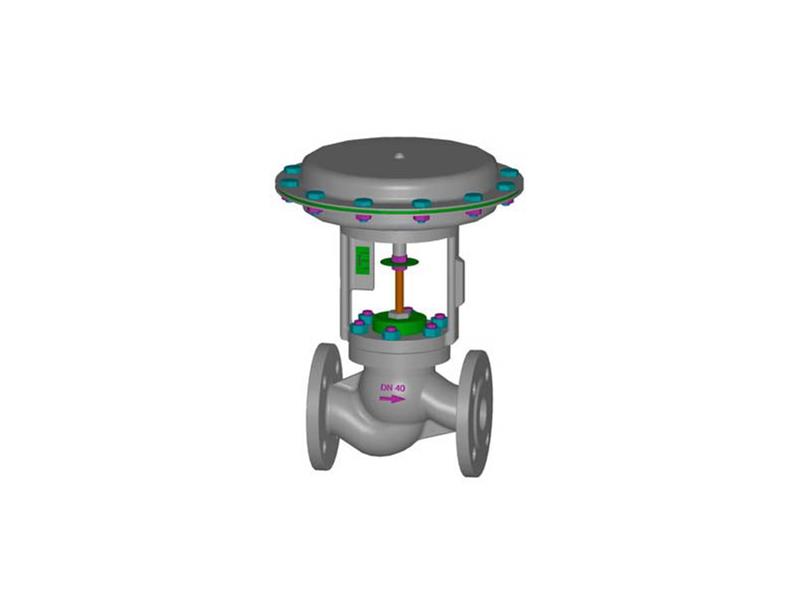

Zawór 2000
Producent:
Conflow
Numer katalogowy:
2000

INFORMACJE OGÓLNE

Zawór typu 2000 serii Uniworld posiada przelotowy korpus z przyłączami kołnierzowymi. Grzyb modulujący zaworu nadaje się do kontroli przepływu praktycznie wszystkich mediów.

Zawór jest kompaktowo połączony z wielosprężynowym pneumatycznym siłownikiem. Na zamówienie klienta można wyposażyć zestaw w elektropneu­matyczny lub pneumatyczny pilotowy ustawnik pozycyjny (pozy­cjoner).



DOSTĘPNE TYPY

Typ 2000 AD - normalnie otwarty, zamykany powietrzem, z wielosprężynowym pneumatycznym siłownikiem o standardowych sygnałach kontrolnych 3-15 psi oraz 6-30 psi.

Typ 2000 AR - normalnie zamknięty, otwierany powietrzem, z wielosprężynowym pneumatycznym siłownikiem o standardowych sygnałach kontrolnych 3-15, 6-18 oraz 6-30 psi.


CHARAKTERYSTYKA ZAWORU

Rozmiary: od DN 15 do DN 100

Przyłącze korpusu: kołnierzowe zgodne z PN-EN 1092-1, PN 16, 25, 40

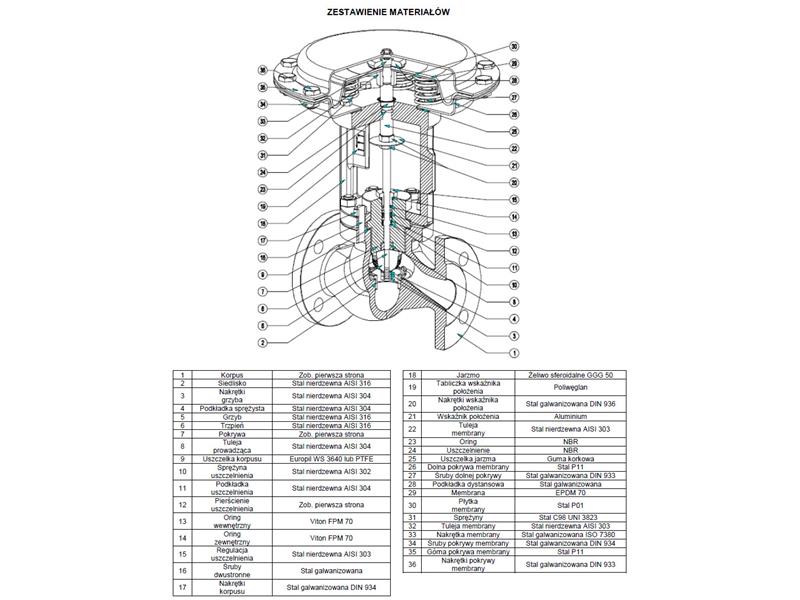

Materiały korpusu:

  • żeliwo szare EN-GJL-250 wg PN-EN 1561 (PN 16) - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
  • stal węglowa 1.0619 (PN 16, 25, 40) - wykończenie ze stali nierdzewnej AISI 316, pokrywa ze stali niklowanej C40;
  • stal nierdzewna AISI 316 1.4408 (PN 16, 25, 40) - wykończenie i pokrywa ze stali nierdzewnej AISI 316.

Grzyb:

  • EQP (DN 15-50) / EQV (DN 65-100) - stałoprocentowy, klasa IV
  • PL (DN 15-50) / LV (DN 65-100) - liniowy, klasa IV
  • PT (DN 15-50) / VPT (DN 65-100) - szybkounoszący się, klasa IV

Pokrywa

  • Standardowa - temp. od -5 do 200 °C
  • Żebrowa - powyżej 200 °C
  • Wydłużona - poniżej -5 °C
  • Uszczelniona mieszkowo (zabezpieczenie dławnicowe) - do olejów grzewczych i mediów niebezpiecznych

Układ dławic z oringami

  • 100% PTFE - do 150 °C
  • 85% PTFE + 15% grafitu - do 200 °C
  • 100% grafitu - od 200 do 400 °C (dla pokryw żebrowych)



CHARAKTERYSTYKA SIŁOWNIKA

  • Typ: membranowy
  • Sygnały sterujące: 3-15, 6-18, 6-30 psi
  • Maks. ciśnienie zasilające: 35 psi (2,5 bara)
  • Temp. otoczenia: od -20 do 70 °C
  • Materiał malowanej pokrywy: stal FeP11
  • Materiał mambrany: EPDM 70
  • Materiał malowanego jarzma: żeliwo sferoidalne GGG 50
  • Przyłącza pneumatyczne: gwint Rp ISO 7 1/8"



NA ZAMÓWIENIE

  • Miękkie uszczelnienie grafitowo-teflonowe klasy VI do 190 °C
  • Miękkie uszczelnienie teflonowe klasy VI do 150 °C
  • Dotarcie grzyba i gniazda klasy V
  • Tuleja prowadząca oraz gniazdo i grzyb wyłożone stellitem

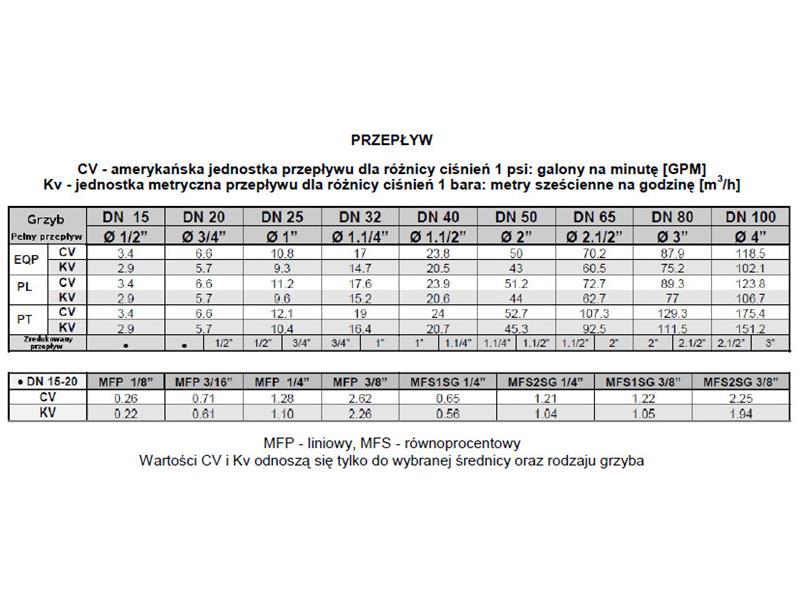

  • Zredukowany przelot (zob. tabela poniżej)
  • Pneumat. pozycjoner pilotowy 3-15, 3-9, 9-15 psi
  • Elektropneumatyczny pozycjoner pilotowy 4-20, 4-12, 12-20 mA
  • Filtr pneumatyczny
  • Wyłącznik zbliżeniowy
  • Elektroniczny zawór trójdrogowy
  • Lubryfikator na pokrywie żebrowej dla temp. powyżej 250 °C
  • Wydajne pokrętło ręczne



Więcej informacji w folderze dostępnym na stronie www.tranztel.com.pl lub bezpośrednio u dystrybutora (dane kontaktowe powyżej).
