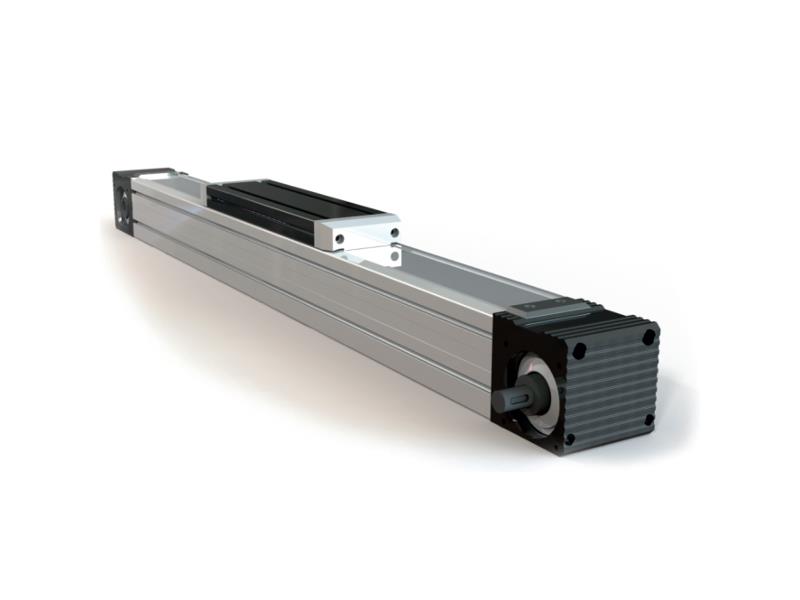

Poprzedni Compact - moduł liniowy z pasem zębatym

Dokładność pozycjonowania: 0,1 lub 0,2mm.
Prędkość maksymalna: 6m/s.
Przeniesienie napędu: pas zębaty.
Prowadnice kulowe.
Maks. długość profilu: 7300mm.

Profil 38 x 50:

przekroj-moduly-liniowe-napedzane-pasem
Dokładność pozycjonowania • 0,2 mm
Pas zębaty • 5M-15/16 wzmacniany stalowymi linkami
Prędkość maksymalna • 3 m/s
Skok nominalny • 105 mm
Podstawa • profil aluminiowy
Wymiary profilu • 38x50mm
Max.długość jednego profilu • 3000 mm
Długość karetki • 100 mm

Profil 60 x 80:

przekrój - moduły liniowe kompakt
Dokładność pozycjonowania • 0,2 mm
Pas zębaty • 5M-30 wzmacniany stalowymi linkami
Prędkość maksymalna • 5 m/s
Skok nominalny • 200 mm
Podstawa • profil aluminiowy
Wymiary profilu • 60x80 mm
Max.długość jednego profilu • 6000 mm
Długość karetki • 150 mm

Profil 80 x 80:

Przekrój - moduły liniowe z pasem zębatym
Dokładność pozycjonowania • 0,2 mm
Pas zębaty • 5M-30 / 8M-50 wzmacniane stalową linką
Prędkość maksymalna • 5 / 6 m/s
Skok nominalny • 192 / 200 mm
Podstawa • profil aluminiowy
Wymiary profilu • 80x80 mm
Max.długość jednego profilu • 6000 mm
Długość karetki • 165 mm

Profil 64 x 64:

Przekrój - moduły liniowe z pasem zębatym
Dokładność pozycjonowania • 0,1 mm
Pas zębaty • Z26-5M-30F
Prędkość maksymalna • 5 m/s
Skok nominalny • 130 mm
Podstawa • profil aluminiowy
Wymiary profilu • 64x64 mm
Max.długość jednego profilu • 7300 mm
Długość karetki • 225 mm

Profil 80 x 80:

Przekrój - moduły liniowe z pasem zębatym
Dokładność pozycjonowania • 0,2 mm
Pas zębaty • 5M - 30 wzmacniany stalowymi linkami
Prędkość maksymalna • 5 m/s
Skok nominalny • 200 mm
Podstawa • profil aluminiowy
Wymiary profilu • 80x80 mm
Max.długość jednego profilu • 7300 mm
Długość karetki • 230 mm

Profil 100 x 100:

Przekrój - moduły liniowe z pasem zębatym
Dokładność pozycjonowania • 0,1 mm
Pas zębaty • 8M-F50 NFT
Prędkość maksymalna • 5 m/s
Skok pasa zębatego • 192 mm
Podstawa • profil aluminiowy
Wymiary profilu • 100x100mm
Max.długość jednego profilu • 7300 mm
Długość karetki • 395 mm
