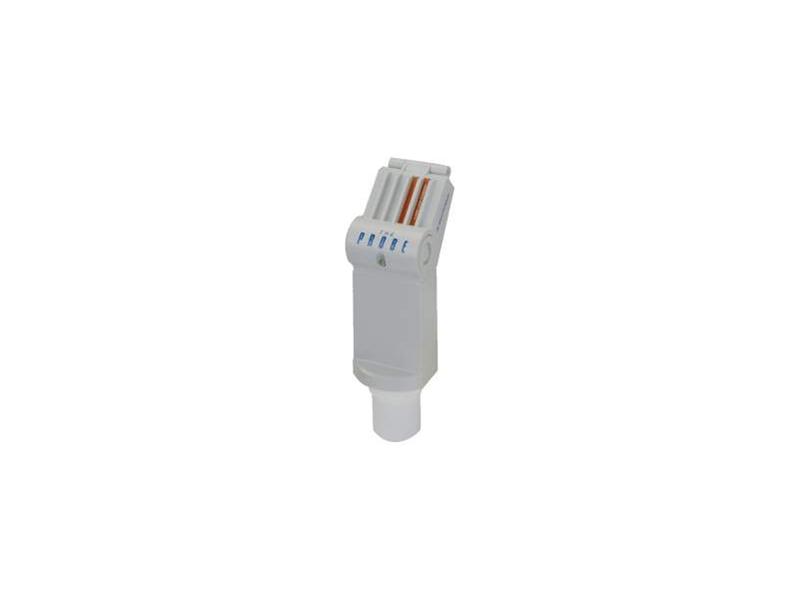

PROBE - ULTRADŹWIĘKOWY MIERNIK POZIOMU

Probe jest programowanym ultradźwiękowym miernikiem poziomu, który w jednej obudowie zawiera czujnik oraz część elektroniczną. Miernik zaprojektowany został do pomiaru poziomu większości cieczy i pulp w zbiornikach otwartych i zamkniętych. Obudowa miernika wykonana została z tworzywa PVC z czołem pomiarowym pokrytym PVDF, co umożliwia szerokie wykorzystanie przy pomiarach cieczy agresywnych chemicznie, olejów, ścieków itp. Działanie Probe opiera się na zasadzie pomiaru czasu pomiędzy wyemitowaniem impulsu dźwiękowego, a jego odbiorem po odbiciu od powierzchni mierzonej. Czas ten przeliczany jest przez moduł elektroniki na dystans pomiędzy czołem przetwornika i powierzchnią odbijającą. Ponieważ szybkość propagacji impulsów ultradźwiękowych uzależniona jest od temperatury, Probe dzięki wbudowanemu czujnikowi automatycznie kompensuje te zmiany. Elektronika miernika przetwarzając odbite impulsy potrafi je identyfikować i oddzielić od fałszywego echa pochodzącego od mieszadeł, zakłóceń elektrycznych i akustycznych itp. Sygnał wypracowany przez elektronikę przeliczony na odległość wskazywany jest na wyświetlaczu miernika i wyprowadzony na zewnątrz przez prądowe wyjście analogowe. Programowanie przeprowadza się za pomocą dwóch przycisków umieszczonych pod pokrywą w górnej części obudowy.

Dane techniczne mierników poziomu:
Napięcie zasilania: 18 - 30V DC (wersja 3-przewodowa), max. 0,2 A; 12 - 28V DC (wersja 2-przewodowa), max. 0,1 A podczas załączania zasilania
Wyświetlacz: LCD, 3 cyfry 9 mm
Dokładność: ± 0,25% pełnego zakresu
Rozdzielczość: 3 mm
Zakres pomiarowy: do 5 m (opcja do 8 m)
Strefa nieczułości: 25 cm
Kąt promieniowania wiązki: stożkowy 12° dla -3dB
Wyjście analogowe: 4 - 20 mA / 750 Ohm (wersja 3-przewodowa: 600 Ohm)
Wyjście przekaźnikowe: 1 zestyk NC 5 A / 250V AC (programowany próg zadziałania)
Temperatura pracy: -40°C do +60°C (czujnik 110°C przez 30 min w oparach)
Kompensacja temperaturowa: automatyczna w całym zakresie
Ciśnienie robocze: max. 0,2 MPa
Stopień ochrony: IP 65
Przyłącze procesowe: 2” NPT, R 2” (BSPT), G 2” (BSPP), sanitarne 4”, adapter kołnierzowy 3”
Pokrycie czujnika: PVDF
Materiał obudowy: PVC
Waga: 1,5 kg
