Profesjonalne, bezprzewodowe systemy monitoringu temperatury punktów krytycznych

System IntelliSAW minimalizuje ryzyko wystąpienia AWARII poprzez stały monitoring warunków termicznych pracy elementów rozdzielnicy

System IntelliSAW monitoruje temperaturę wybranych przez użytkownika punktów krytycznych rozdzielnicy i generuje sygnał alarmowy w momencie przekroczenia zadanej przez Użytkownika temperatury niebezpiecznej.

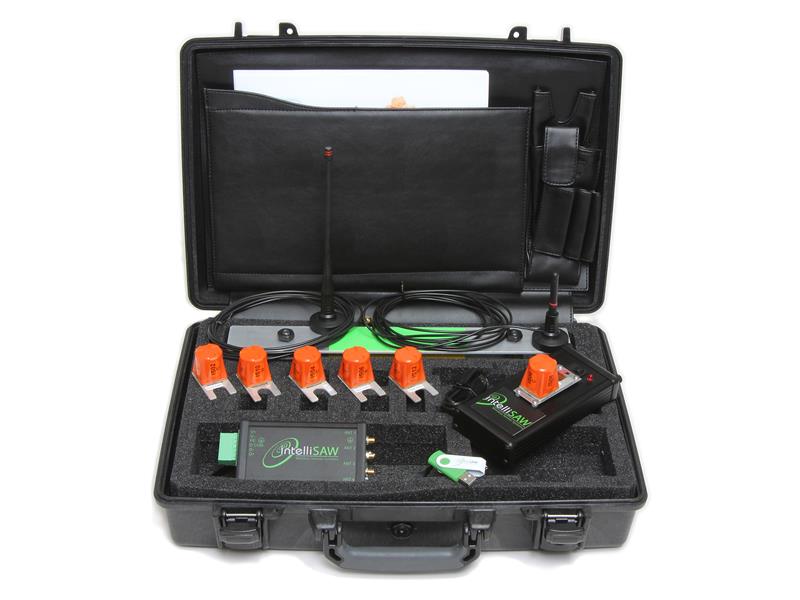

Na system składają się:

1. Bezbateryjne bezprzewodowe czujniki temperatury w technologii SAW umieszczone bezpośrednio w krytycznych punktach rozdzielnicy, na szynach dopływowych lub odpływowych.
2. Koncentrator sygnałów obsługującego do 4 anten.Anteny umieszczane są bezpośrednio w celkach rozdzielnicy w bezpiecznej odległości od szyn i zamontowanych na nich czujników.
3. Antena przesyłająca do czujników SAW energię umożliwiającą działanie i odbierająca sygnał zwrotny z pomiarem temperatury.

Pełna optymalizacja działania i konfiguracja
zdalnych czujników temperatury

Dokładność pomiaru do 4°C
Zakres pracy -25° do +125°C

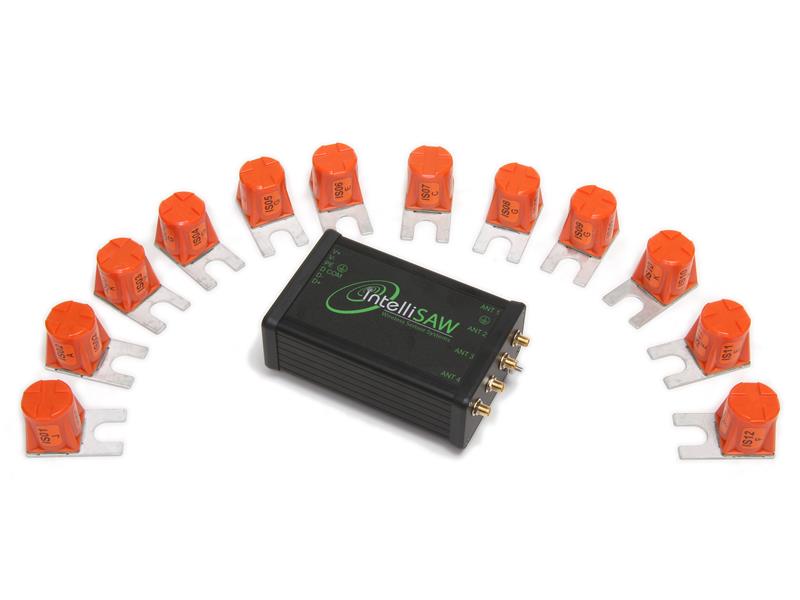

System monitoringu oparty na technologii SAW składa się z koncentratora  zasilanego napięciem 24 V DC, anten i czujników. Jeden koncentrator może obsłużyć do 4 anten a każda antena do 12 bezprzewodowych czujników temperatury.

Umieszczona w celce rozdzielnicy antena wysyła  sygnał radiowy w paśmie 425 - 442 MHz pobudzając czujniki SAW. Modulacja zwrotna sygnału wysłanego z anteny do czujnika jest zależna od temperatury czujnika emitującego sygnał niosący informację. Zasięg sygnału radiowego z anteny do czujników to typowo 1,75 do  max. 3 metrów.

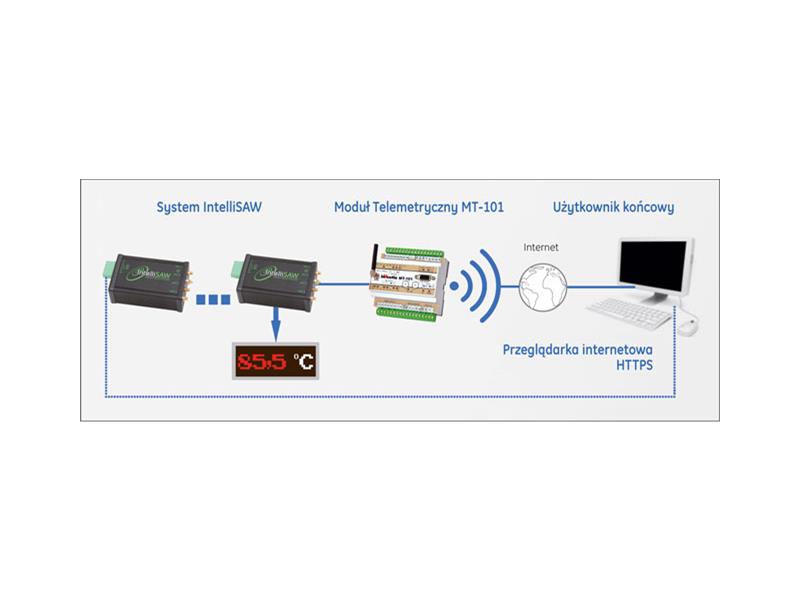

Dane pomiarowe odebrane z Systemu IntelliSAW obrazowane są na ekranie komputera roboczego i/lub prezentowane a także archiwizowane w systemie SCADA. Połączenie z systemem realizowane jest łączem RS 485 pozwalającym na jednoczesny dostęp do wielu koncentratorów. Alternatywą do połączenia bezpośredniego jest zapewnienie dostępu zdalnego za pomocą modułu telemetrycznego GPRS z serii MT.
