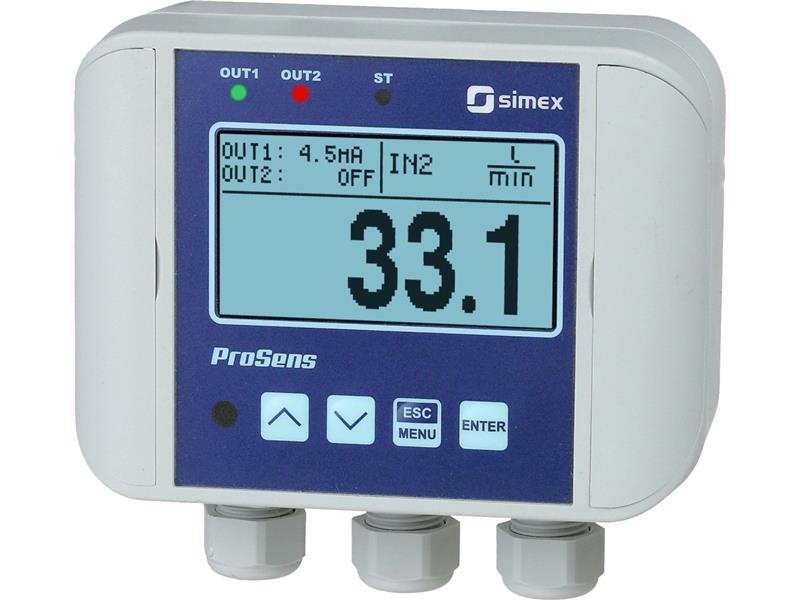

ProSens QM-100, czyli miernik - przetwornik - czujnik - regulator parametrów środowiskowych

ProSens to seria nowoczesnych urządzeń przemysłowych integrująca funkcjonalność czujników, przetworników, mierników oraz regulatorów. Dzięki zastosowaniu najnowszych technologii, urządzenia o niewielkich gabarytach mogą zostać wyposażone w 2 wejścia uniwersalne, 2 wyjścia sterujące binarne lub analogowe, a także port komunikacyjny RS-485 obsługujący protokół Modbus RTU. Wykonanie QM-100 nie posiada sondy pomiarowej. Dodatkowo wbudowane funkcje matematyczne pozwalają na przekształcenie mierzonych wartości na inne wielkości pomiarowe m.in. wyznaczenie temperatury punktu rosy, różnicy, sumy dwóch pomiarów. Urządzenia serii ProSens znajdują zastosowanie w wielu aplikacjach przemysłowych jako samodzielne kontrolery. Mogą być konfigurowane z poziomu lokalnej klawiatury lub za pomocą portu RS-485 i bezpłatnego oprogramowania S-Config 2.

Dane techniczne:

• Zasilanie: 24V DC (11 ÷ 36V); dla wersji z wyjściem napięciowym min. 16V DC

• Sonda pomiarowa: brak

• Zakres pomiarowy: prądowe: 0/4-20 mA; napięciowe: 0/1-5 V, 0/2-10V, 0-60 mV, 0-75 mV, 0-100 mV, 0-150 mV; rezystancyjne: Pt100, Pt500, Pt1000, zakres pomiarowy: -100°C ÷ 600°C; termoparowe: K, S, J, T, N, R, B, E; zakresy: -200°C ÷ +1370°C (K); -50°C ÷ +1768°C (S); -210°C ÷ +1200°C (J); -200°C ÷ +400°C (T); -200°C ÷ +1300°C (N); -50°C ÷ +1768°C (R); +250°C ÷ +1820°C (B); -200°C ÷ +1000°C (E)

• Pobór mocy: max. 2,5 W

• Wejścia: 1 lub 2 uniwersalne (wybierane programowo): prądowe; napięciowe; miliwoltowe; rezystancyjne lub termoparowe: typu K, S, J, T, N, R, B, E

• Wyjścia przekaźnikowe: 0, 1 lub 2 przekaźniki elektroniczne typu NO, 24V AC / 35V DC, max. 200 mA, zabezpieczone przed przeciążeniem

• Wyjście analogowe: 0, 1 lub 2: aktywne prądowe: zakres pracy 0/4-20 mA (max. 0-24 mA), rezystancja obciążenia max. 700 Ω, rozdzielczość 13 bit; pasywne prądowe: izolowane, zakres pracy 4-20 mA (max. 2,8-24 mA), rezystancja obciążenia 600 Ω@24VDC, rozdzielczość 13 bit; aktywne napięciowe: zakres pracy 0/1-5V, 0/2-10V (max. 0-11V), rezystancja obciążenia min. 2000 Ω, rozdzielczość 13 bit

• Interfejs komunikacyjny: RS-485, 8N1 i 8N2, 1200 ÷ 115200 bit/s, Modbus RTU

• Temperatura pracy: obudowa z elektroniką -30°C ÷ +80°C (poza zakresami -20 ÷ +70°C wyświetlacz LCD i odbiornik podczerwieni IR wyłączają się)

• Dokładność: 0,1% @25°C (wejścia: prądowe, napięciowe, miliwoltowe, rezystancyjne, termopary K, J, E); 0,2% @25°C (termopara N); 0,5% @25°C (termopary S, T, R, B)

• Materiał obudowy: ASA LURAN

• Obudowa: naścienna

• Wymiary obudowy: 120 x 90 x 50 mm

• Stopień ochrony: IP 67 (wersja bez wyświetlacza); IP 65 (wersja z wyświetlaczem)

• Wyświetlacz: opcja: graficzny LCD, 128 x 64 punktów, podświetlany

• Stabilność temperaturowa: typ. 50 ppm/°C
