Powrót do listy produktów Ostatnia aktualizacja: 2022-01-25

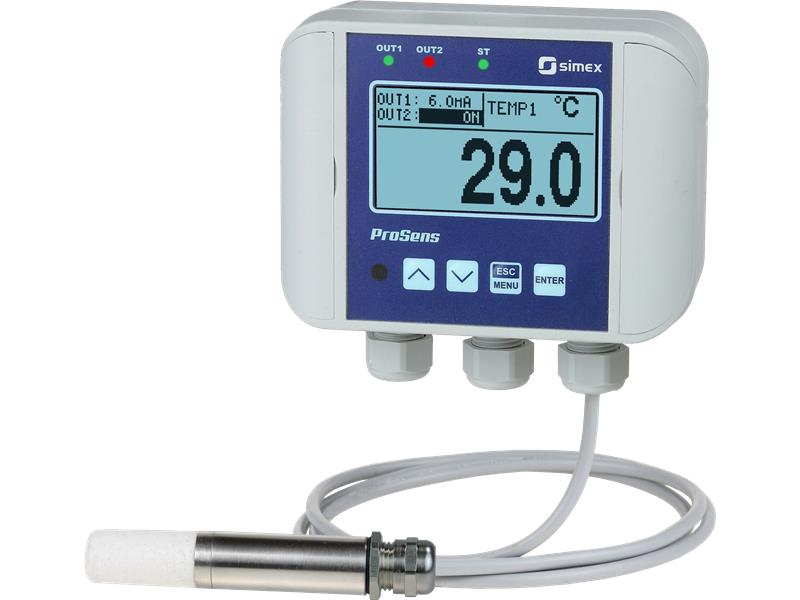

ProSens QM-612, czyli miernik - przetwornik - czujnik - regulator parametrów środowiskowych
QM-612
Producent:
Simex

ProSens to seria nowoczesnych urządzeń przemysłowych integrująca funkcjonalność czujników, przetworników, mierników oraz regulatorów. Dzięki zastosowaniu najnowszych technologii, urządzenia o niewielkich gabarytach mogą zostać wyposażone w wejście uniwersalne, 2 wyjścia sterujące binarne lub analogowe, a także port komunikacyjny RS-485 obsługujący protokół Modbus RTU.

Wykonanie QM-612 posiada sondę temperatury lub temperatury i wilgotności na kablu max. 3 m, Ø 18 mm, L=90 mm, filtr z teflonu (PTFE), dławnica lub złącze konektorowe 4 pin M12. Główną zaletą jest szeroki zakres temperatury pracy sondy -50 ÷ +120°C.

Dodatkowo wbudowane funkcje matematyczne pozwalają na przekształcenie mierzonych wartości na inne wielkości pomiarowe m.in. wyznaczenie temperatury punktu rosy, różnicy, sumy dwóch pomiarów. Urządzenia serii ProSens znajdują zastosowanie w wielu aplikacjach przemysłowych jako samodzielne kontrolery. Urządzenia może być konfigurowany z poziomu lokalnej klawiatury lub za pomocą portu RS-485 i bezpłatnego oprogramowania S-Config 2.

Dane techniczne:

  • Wejścia: 0 lub 1 uniwersalne (wybierane programowo): prądowe; napięciowe; miliwoltowe; rezystancyjne lub termoparowe: typu K, S, J, T, N, R, B, E;
  • Zasilanie: 24V DC (11 ÷ 36V); dla wersji z wyjściem napięciowym min. 16V DC;
  • Pobór mocy: max. 2,5 W;
  • Sonda pomiarowa: sonda kablowa, L=90 mm, Ø 18 mm, stal kwasoodporna 316L, filtr PTFE;
  • Parametry czujnika w sondzie pomiarowej: czujnik temperatury: zakres pomiaru: -50°C ÷ 120°C (błąd ±0,5°C w zakresie -10°C ÷ 85°C) lub czujnik temperatury i wilgotności: zakres pomiaru temp.: -40°C ÷ 120°C, błąd ±0,2°C @ 10 ÷ 60°C (±0,4°C @ -30°C; ±0,7°C @ 120°C); zakres pomiaru wilgotności: 0 ÷ 100% RH, błąd ±1,8% RH (10 ÷ 90% @ 25°C);
  • Typ przyłącza i kabla: dławnica, kabel max. 3 m (płaszcz PUR, temp. pracy -30 ÷ +80°C lub TPE, temp. pracy -30 ÷ +120°C) lub złącze konektorowe 4 pin M12, kabel max. 3 m (płaszcz TPU, temp. pracy -30 ÷ +80°C lub TPE, temp. pracy -30 ÷ +120°C);
  • Wyświetlacz opcja: graficzny LCD, 128 x 64 punktów, podświetlany;
  • Zakres pomiarowy:
    - prądowe: 0/4-20 mA;
    - napięciowe: 0/1-5 V, 0/2-10V, 0-60 mV, 0-75 mV, 0-100 mV, 0-150 mV;
    - rezystancyjne: Pt100, Pt500, Pt1000, zakres pomiarowy: -100°C ÷ 600°C;
    - termoparowe: K, S, J, T, N, R, B, E; zakresy: -200°C ÷ +1370°C (K); -50°C ÷ +1768°C (S); -210°C ÷ +1200°C (J); -200°C ÷ +400°C (T); -200°C ÷ +1300°C (N); -50°C ÷ +1768°C (R); +250°C ÷ +1820°C (B); -200°C ÷ +1000°C (E);
  • Dokładność: 0,1% @25°C (wejścia: prądowe, napięciowe, miliwoltowe, rezystancyjne, termopary K, J, E); 0,2% @25°C (termopara N); 0,5% @25°C (termopary S, T, R, B);
  • Wyjścia przekaźnikowe: 0, 1 lub 2 przekaźniki elektroniczne typu NO, 24V AC / 35V DC, max. 200 mA, zabezpieczone przed przeciążeniem;
  • Wyjście analogowe: 0, 1 lub 2: aktywne prądowe: zakres pracy 0/4-20 mA (max. 0-24 mA), rezystancja obciążenia max. 700 Ω, rozdzielczość 13 bit; pasywne prądowe: izolowane, zakres pracy 4-20 mA (max. 2,8-24 mA), rezystancja obciążenia 600 Ω@24VDC, rozdzielczość 13 bit; aktywne napięciowe: zakres pracy 0/1-5V, 0/2-10V (max. 0-11V), rezystancja obciążenia min. 2000 Ω, rozdzielczość 13 bit;
  • Stabilność temperaturowa: typ. 50 ppm/°C;
  • Interfejs komunikacyjny: RS-485, 8N1 i 8N2, 1200 ÷ 115200 bit/s, Modbus RTU;
  • Temperatura pracy obudowa z elektroniką: -30°C ÷ +80°C (poza zakresami -20 ÷ +70°C wyświetlacz LCD i odbiornik podczerwieni IR wyłączają się);
  • Wymiary obudowy: 120 x 90 x 50 mm;
  • Obudowa: naścienna;
  • Materiał obudowy: ASA LURAN;
  • Stopień ochrony: IP 67 (wersja bez wyświetlacza); IP 65 (wersja z wyświetlaczem).
