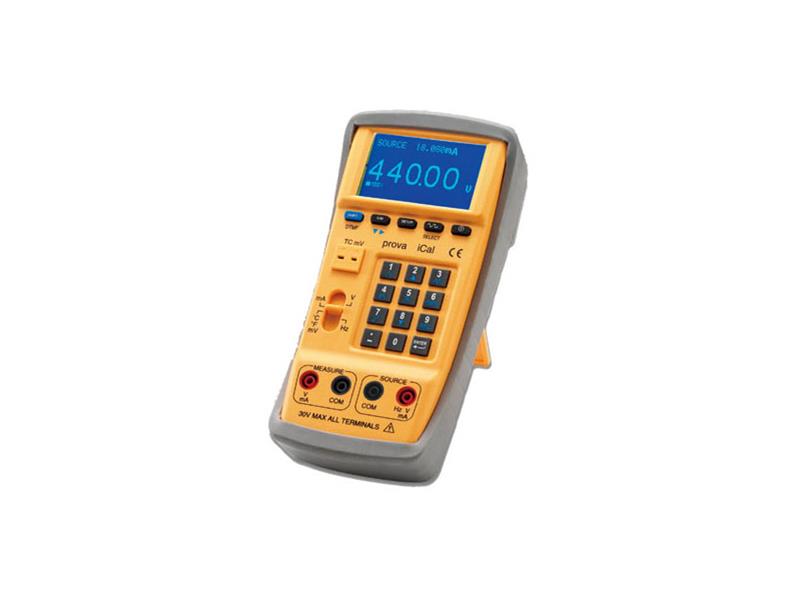

PROVA iCal Wielofunkcyjny kalibrator oraz arbitralny generator funkcji
PROVA iCal
Producent:
PROVA
Numer katalogowy:
PROVA iCal

Profesjonalna instrukcja obsługi w języku polskim.

Cechy szczególne

- Unikatowa funkcja mapowania pozwala na bezpośrednią kalibrację temperatury (300°C) lub napięcia (220V),
- iCal jest wielofunkcyjnym kalibratorem oraz arbitralnym generatorem funkcji,
- Źródło:
   - mA (4 do 20mA),
   - V (0 do 15V, 0 do 70mV),
   - generator - przebiegi: sinusoida, prostokąt, trójkąt, ścięta sinusoida, przebieg zaprogramowany przez użytkownika,
    - temperatura dla 11 typów termopar,
- Pomiar:
  - prąd (mA),
  - napięcie (V, mV),
  - temperatura (°C lub °F),
- Programowana kompensacja zimnego połączenia pozwala użytkownikom na precyzyjne dostrojenie temperatury wyjściowej i pomiar,
- Programowane wartości 0% i 100% dla łatwej funkcji kroku 25%,
- Ostrzeżenie przed błędem wyjścia, gdy wyjście jest zwarte lub rozwarte,
- Ochrona przed zwarciem dla napięcia wyjściowego,
- Czytelny i zrozumiały dla użytkownika interfejs (przyciski numeryczne, przesuwany przełącznik i matrycowy wyświetlacz LCM z podświetleniem,
- Napięcie, częstotliwość, PWM cykl-pracy (przebieg sinusoidalny i trójkątny) oraz offset są programowane dla funkcji Hz,
- Zakres częstotliwości (0,3Hz do 20kHz) pokrywa zastosowanie pasma audio (głośniki, MP3, MD, etc.)
DTMF (podwójny ton wieloczęstotliwościowy) może wykonywać profesjonalne testy linii telefonicznej oraz sprzętu audio (MP3 lub MD),
- Funkcje Auto-step i auto-ramp mogą szybko wykonywać liniowe testy,
- PC może programować kalibrator poprzez port USB,
- Rejestracja danych z programowanym czasem próbkowania (0-255 sek.) i pamięć 4000 rekordów,
- Akumulator litowy (1600mAh) z wbudowaną ładowarką,
- Wyniki kalibracji (źródła i pomiaru) mogą być zapisane w pamięci (2000 rekordów),
- W celu odróżnienia danych kalibracyjnych dla różnych lokalizacji, dane mogą być zapisywane pod różnymi nazwami plików.

Dane techniczne

mA (źródło), (Vopen>15V)
- Zakresy:
   -  -4mA do -0,005mA, rozdzielczość: 1μA, dokładność: ±0,03% ±5 cyfr,
   -   0,005mA do 4mA, rozdzielczość: 1μA, dokładność: ±0,03% ±5 cyfr,
   -   4mA do 20mA, rozdzielczość: 1μA, dokładność: ±0,03% ±3 cyfr,
   -   20mA do 24mA 1μA ±0,03% ±5 cyfr.

V (źródło), (max obciążenie 1mA, obwód ochrony przed zwarciem <100mA)
- Zakresy:
   -   -3V do -0,005V, rozdzielczość: 0,001V, dokładność: ±0,03% ±5 cyfr,
   -   0,005V do 10V, rozdzielczość: 0,001V, dokładność: ±0,03% ±5 cyfr,
   -   10V do 15V, rozdzielczość: 0,001V, dokładność: ±0,03% ±3 cyfr.

mA (pomiar)
- Zakresy:
   -  -4mA do -0,005mA, rozdzielczość: 1μA, dokładność: ±0,03% ±5 cyfr,
   -  0,005mA do 4mA, rozdzielczość: 1μA, dokładność: ±0,03% ±5 cyfr,
   -  4mA do 20mA, rozdzielczość: 1μA, dokładność: ±0,03% ±3 cyfr,
   -  20mA do 24mA, rozdzielczość: 1μA, dokładność: ±0,03% ±5 cyfr.
Jeżeli odczyt w mA (pomiaru) jest mniejszy niż 5 cyfr, wtedy wyświetlane jest 0.

V (pomiar)
- Zakresy:
   -  -3V do -0,005V, rozdzielczość: 0,001V, dokładność: ±0,03% ±5 cyfr,
   -   0,005V do 10V, rozdzielczość: 0,001V, dokładność: ±0,03% ±5 cyfr,
   -   10V do 24V, rozdzielczość: 0,001V, dokładność: ±0,03% ±3 cyfr.
Jeżeli odczyt w V (pomiaru) jest mniejszy niż 5 cyfr, wtedy wyświetlane jest 0.

Częstotliwość (źródło, 10Vpp, 0Voffset, przebieg prostokątny, wypełnienie 50%)
- Zakresy:
   -   0,3 do 99,999, rozdzielczość: 0,1Hz, dokładność: 0,002Hz,
   -  10,00 do 999,99, rozdzielczość: 0,1Hz, dokładność: 0,02Hz,
   -  1000,0 do 9999,9, rozdzielczość: 0,1Hz, dokładność: 0,2Hz,
   -  10000 do 20000, rozdzielczość: 1Hz, dokładność: 2Hz.

Temperatura, termopary
(źródło i pomiar, rozdzielczość 0,1°C, kompensacja wewnętrznego zimnego złącza, nie zawiera dokładności termopary, 3 minuty po podłączeniu termopary)

Termopara typu K
- Zakresy:
   -  -200 do -150°C, dokładność: 2,0°C,
   -  -150 do 0°C, dokładność: 1,2°C,
   -   0 do 1000°C, dokładność: 0,8°C,
   -   1000 do 1370°C, dokładność: 1,2°C.

Termopara typu J
- Zakresy:
   - -200 do -150°C, dokładność: 2,0°C,
   - -150 do 0°C, dokładność: 1,0°C,
   - 0 do 1050°C, dokładność: 0,7°C.

Termopara typu E
- Zakresy:
   - -200 do -150°C, dokładność: 1,5°C,
   - -150 do 0°C, dokładność: 0,9°C,
   - 0 do 850°C, dokładność: 0,7°C.

Termopara typu T
- Zakresy:
    - -200 do -150°C, dokładność: 1,5°C,
    - -150 do 0°C, dokładność: 1,2°C,
    - 0 do 400°C, dokładność: 0,8°C.

Termopara typu R
- Zakresy:
    -  0 do 500°C, dokładność: 1,8°C,
    -  500 do 1760°C, dokładność: 1,5°C.

 Termopara typu S
- Zakresy:
    - 0 do 500°C, dokładność: 1,8°C,
    - 500 do 1760°C, dokładność: 1,5°C.

Termopara typu N
- Zakresy:
    - -200 do 0°C, dokładność: 1,5°C,
    -   0 do 1300°C, dokładność: 1,6°C.

Termopara typu L
- Zakresy:
   - -200 do 0°C, dokładność: 0,9°C,
   - 0 do 900°C, dokładność: 0,7°C.

Termopara typu U
- Zakresy:
   - -200 do 0°C, dokładność: 1,1°C,
   - 0 do 600°C, dokładność: 0,7°C.

Termopara typu B
- Zakresy:
   -  600 do 800°C, dokładność: 2,2°C,
   -  800 do 1000°C, dokładność: 1,8°C,
   -  1000 do 1820°C, dokładność: 1,4°C.

Termopara typu C
- Zakresy:
   - 0 do 1800°C, dokładność: 1,0°C,
   - 1800 do 2310°C, dokładność: 1,5°C.

mV
- Zakres:
   - -10 do 70mV, dokładność: 0,05mV.

Napięcie pik-pik dla sinusoidy (Vpp, 0,3-20kHz, 50% wypełnienie, sinusoida, offset 0V)
- Zakresy:
   - 0,1 do 20V, rozdzielczość: 0,001V, dokładność: ±3% ±0,3V.

Napięcie pik-pik dla nie sinusoidy (Vpp, 0,3-20kHz, offset 0V)
- Zakres:
   - 0,1 do 20V, rozdzielczość: 0,001V, dokładność: ±6% ±0,4V.

Napięcie pik-pik (Vpp, 0,3-20kHz, 50% wypełnienie, prostokąt, offset 0V)
- Zakres:
   - 1 do 20V, rozdzielczość: 0,001V, dokładność: ±6% ±0,4V.

Offset napięcia (max Vpp<20V)
- Zakres:
   -  -5 do 5V, rozdzielczość: 0,001V, dokładność: ±5% ±0,5V ±5%xVpp.

Współczynnik wypełnienia (%, prostokąt, 10Vpp, 0,3-20kHz)
- Zakres:
   - 0 do 100%, rozdzielczość: 1%,
- Czas narastania Vpp: 10μs max, 5μs typowo,
- Czas opadania Vpp: 15μs max, 7,5μs typowo.

DTMF (Hz)
- Zakresy:
    - 0,3 do 99,999Hz, rozdzielczość: 0,1Hz, dokładność: 0,002Hz,
    - 10,00 do 999,99Hz, rozdzielczość: 0,1Hz, dokładność: 0,02Hz,
    - 1000,0 do 9999,9Hz, rozdzielczość: 0,1Hz, dokładność: 0,2Hz,
    - 10000 do 20000Hz, rozdzielczość: 1Hz, dokładność: 2Hz.

DTMF (%)
- Zakres:
    - 0% - 100%, rozdzielczość: 1%, dokładność: 5%.

DTMF (kąt fazowy)
- Zakres:
    - 0 - 360°, rozdzielczość: 1°, dokładność: 100uS +1°.

DTMF (Vpp, F1=F2, <1 KHz, %1=%2, Faza1=Faza2))
- Zakres:
    - 5 - 20V, rozdzielczość: 0,001V, dokładność: 10% ±0,6V.

DTMF (Offset, F1=F2, <1 KHz, %1=%2, Faza1=Faza2))
- Zakres:
    -   -5 - 5V, rozdzielczość: 0,001V, dokładność: 10% ±0,6V ±5%xVpp.

Dane ogólne

- Ładowarka sieciowa: wejście AC 110V, 60Hz lub AC 220V, 50/60Hz. wyjście DC 15V / 0,5A.
- Wymiary: 214,0 x 98,7 x 56,0 mm.
- Waga: 650g (z bateriami).
- Warunki pracy: 0°C ÷50°C, 85% RH.
- Warunki magazynowania: -20°C ÷ 60°C, 75% RH.
