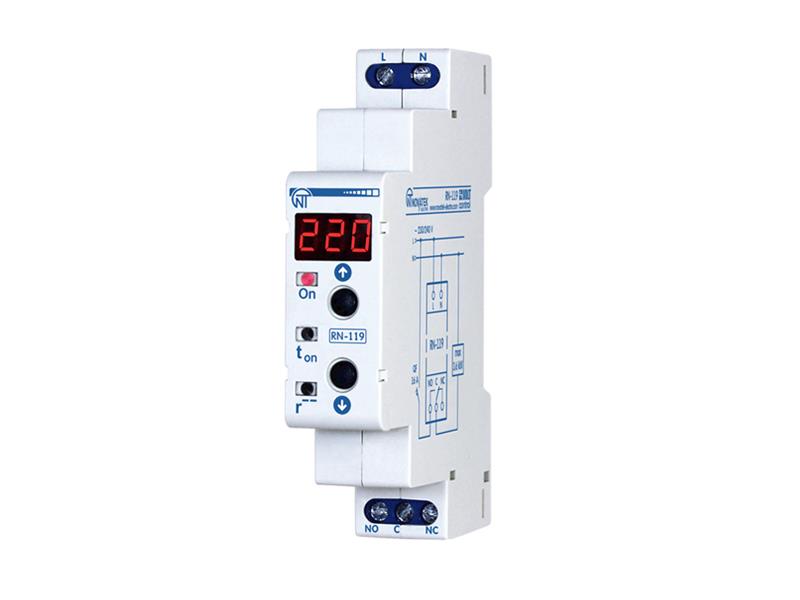

Przekaźnik 1-faz 230V RN-119

RN-119 służy do odłączenia obciążenia jednofazowej instalacji przemysłowej i domowej w przypadku niedopuszczalnych wahań napięcia w sieci oraz automatycznego ponownego załączenia po przywróceniu właściwych parametrów sieci.

Przy mocy obciążenia do 3,6 kW (prąd do 16 ?) odłączenie odbywa się bezpośrednio przez wyjściowe styki przekaźnika, które są załączane w przerwie zasilania obciążenia.

W ustawieniach przekaźnika można wprowadzać zmiany odnośnie do wymaganego:

napięcia maksymalnego
napięcia minimalnego
czasu ponownego załączenia
trybu pracy urządzenia
Dostępne tryby pracy urządzenia:

kontrola napięcia maksymalnego i minimalnego (?Przekaźnik napięciowy?)
kontrola napięcia minimalnego
kontrola napięcia maksymalnego
przekaźnik czasowy z opóźnieniem załączania
Podłączenie RN-119 do obciążenia

W celu poprawy parametrów eksploatacyjnych urządzenia zalecane jest stosowanie bezpiecznika (wkładki topikowej) lub jego analogu w obwodzie zasilania RN-119 o prądzie 1 A. (ozn. QF1 na schematach)

przy zastosowaniu przekaźnika w trybie ?Przekaźnik napięciowy?, ?Przekaźnik minimalnego napięcia? lub ?Przekaźnik czasowy? podłączyć obciążenie zgodnie z rysunkiem 2 (wariant 1) zamieszczonym na stronie nr 6 dokumentacji technicznej
W przypadku zastosowania RN-119 w trybie ?Przekaźnik maksymalnego napięcia?, obciążenie należy podłączyć zgodnie z rysunkiem 2 (wariant 2) zamieszczonym na stronie nr 6 dokumentacji technicznej

Konfiguracja RN-119

Sposoby wyświetlania nazw i wartości parametrów są podane w Tabeli 4 na stronie nr 5 w dokumentacji technicznej.

Aby dokonać zmian wartości parametrów należy:

krótko nacisnąć przyciski ?góra? i ?dół?, znajdujące się z przodu urządzenia (jednocześnie)
poczekać aż na wyświetlaczu pojawi się pierwszy z dostępnych parametrów
za pomocą przycisków ?góra? lub ?dół? wybrać pożądany parametr
nacisnąć krótko przyciski ?góra? i ?dół? (jednocześnie), aż na wyświetlaczu zacznie migać wartość parametru
za pomocą przycisków ?góra? i ?dół? zmienić wartość parametru na pożądaną
aby zapisać zmiany należy jednocześnie krótko nacisnąć ?góra? i ?dół?
aby wyjść z menu zachowując zmiany, należy przytrzymać jednocześnie przyciski ?góra? i ?dół? przez ponad 3 sekundy.
